Rah – jak naložit s dosloužilou cisternou BTTB?

DSC_1868Nejdřív jsem přemýšlel, že ty staré cisterny nabídnu někomu přes portál Aukro…, ale pořád jsem otálel až se mi to vyplatilo…na Slovensku se objevil velmi zdařilý leptík na jejich upgrade.

Jeho použitím se docílí přestavby pro modelový provoz již nevyhovujícího vozu na vůz podle skutečné předlohy, neboť tyto vozy ve správě ČSD zůstaly po válce jako válečná kořist.

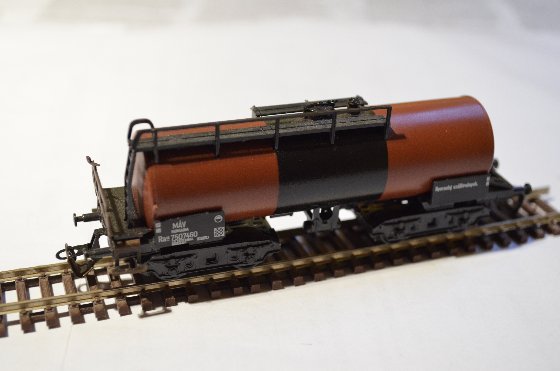

DSC_1591

Tak jsem dlouho neváhal a požádal kolegu VoVa o poskytnutí tohoto leptu, který nabízí ve svém e-shopu. Vybral jsem jednu obyčejnou starou cisternu a pustil se do přestavby.

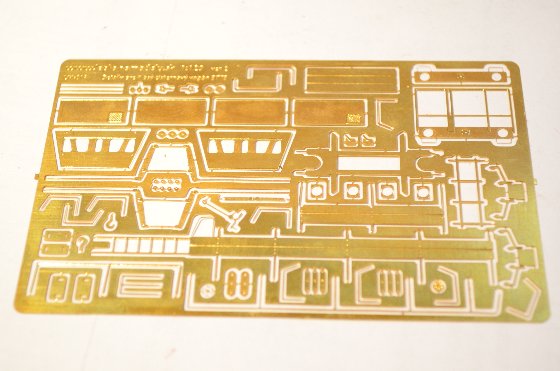

DSC_1593

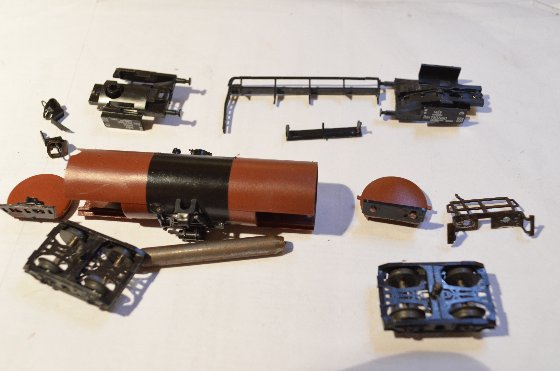

Celý vagónek je nutno rozebrat. Nakonec bude použit pouze kotel a oba díly rámu podvozku.

DSC_1592

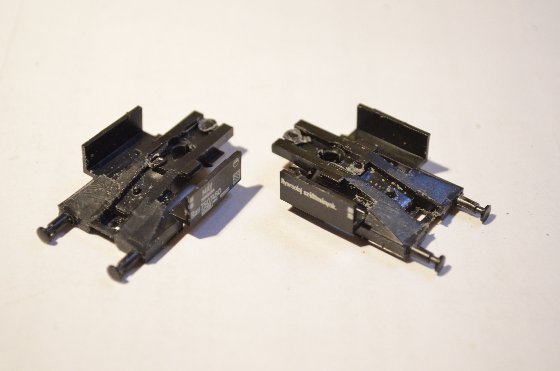

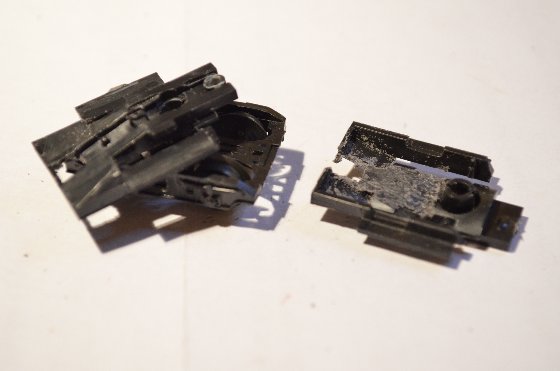

Tak to vezmeme posupně a začneme s úpravou rámů podvozků, nejdříve se musí odříznout čela kotle, původní boční tabule i nárazníky. Taky zespodu zafrézovat plochu pro umístění kinematiky.

DSC_1594

DSC_1595

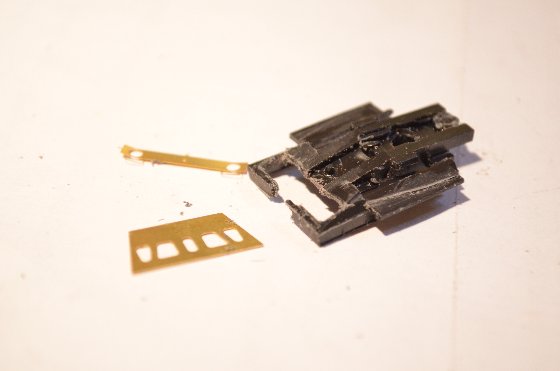

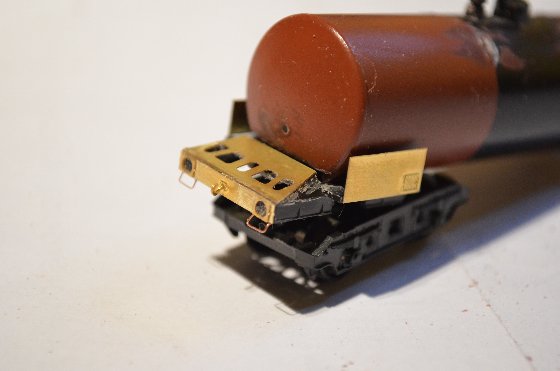

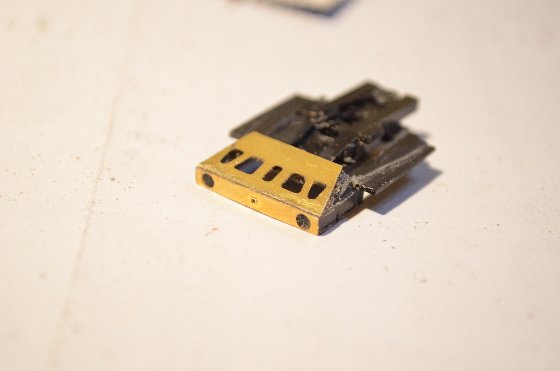

A už přicházejí na řadu první díly z leptíku, nejdříve tedy nové čelníky, ty budou hned osazeny opěrnými deskami nárazníků a vlečnými háky. Součástí čelníků jsou madla pod nárazníky, jenže leptík, který jsem měl k dispozici, byl asi vyleptán „poctivě“, takže ta madla byla tak zeslabená, že při montáži došlo k jejich poškození, byl jsem tedy nucen vyrobit nová z drátků.

DSC_1596

DSC_1597

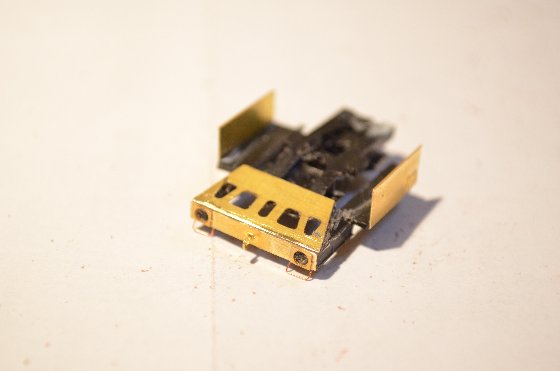

Takto jsem osadil obě poloviny rámu podvozku, zkusmo jsem použil i boční tabule…

DSC_1598

DSC_1599

DSC_1600

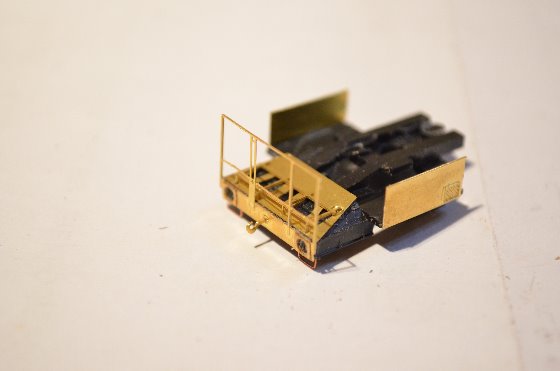

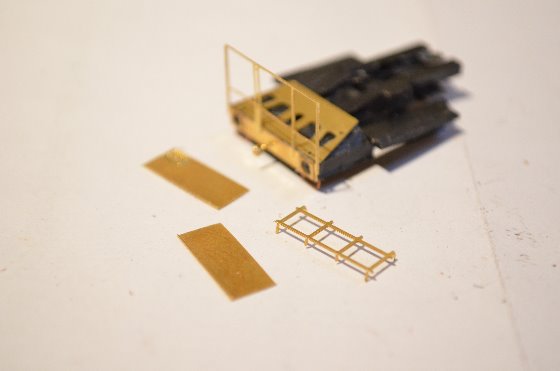

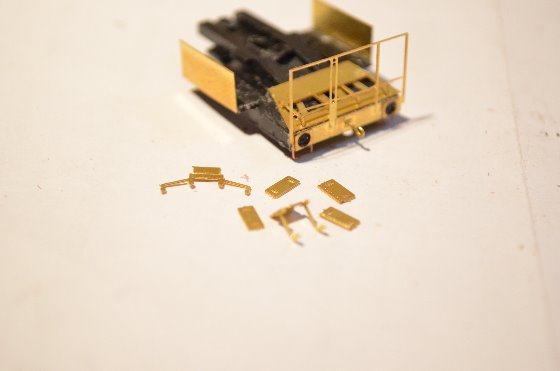

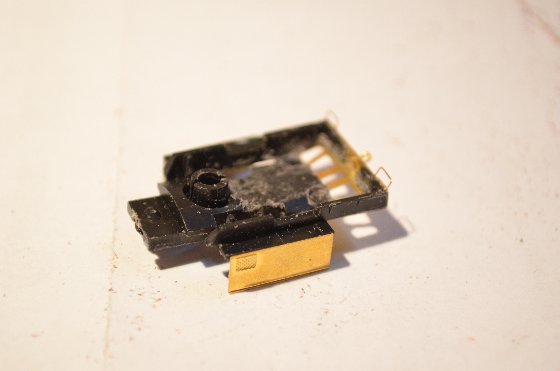

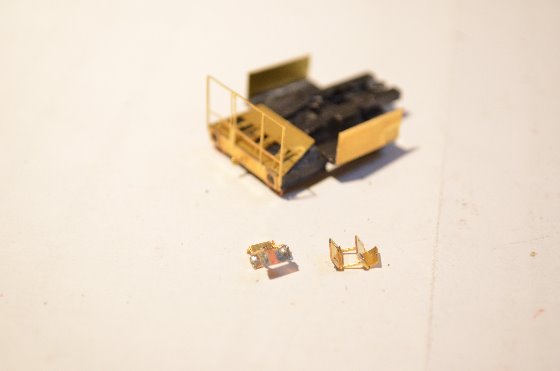

Na stranu podvozku s brzdařskou plošinou je potřeba také usadit boční schůdky, které musíme nejprve sestavit z vyleptaných dílků. A taky konstrukce pro umístění podlahy plošiny.

DSC_1604

DSC_1606

DSC_1602

DSC_1603

DSC_1608

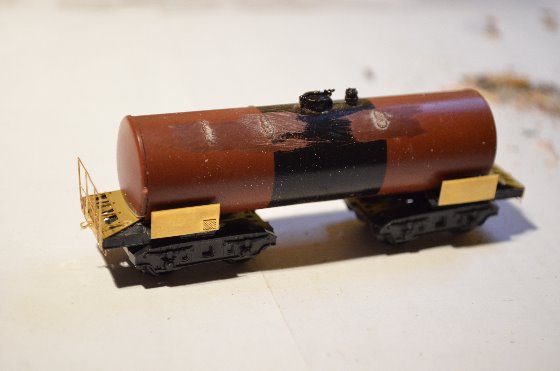

Ještě v nějakém mezičase jsem vyzkoušel sestavení celého vozu, taky bylo nutné původní otvory po lávkách přetmelit a podle přiloženého vrtacího přípravku „vyrobit“ nové otvory pro hezčí plošinky.

DSC_1605

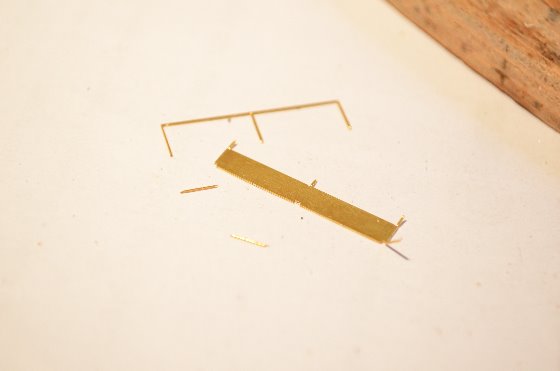

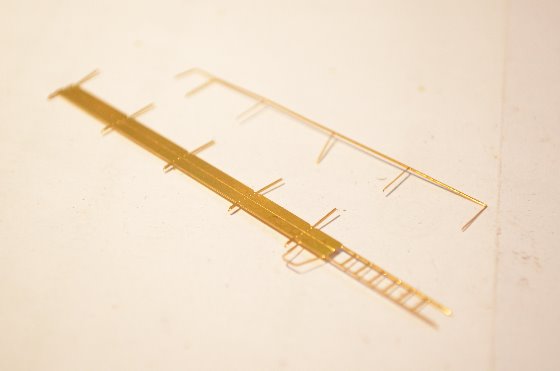

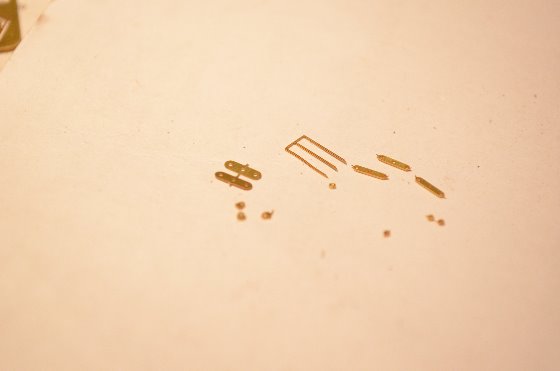

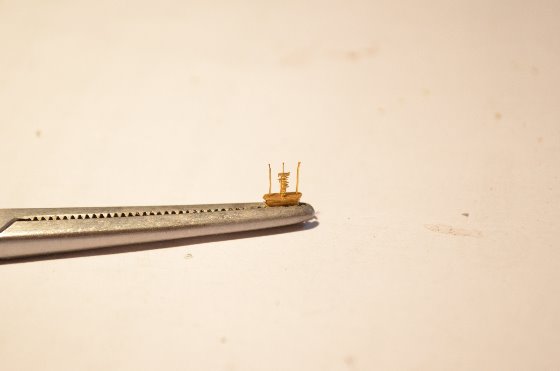

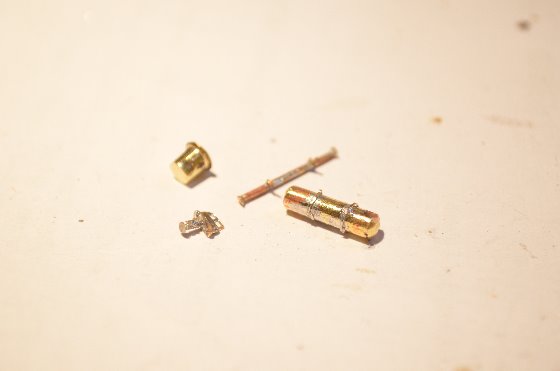

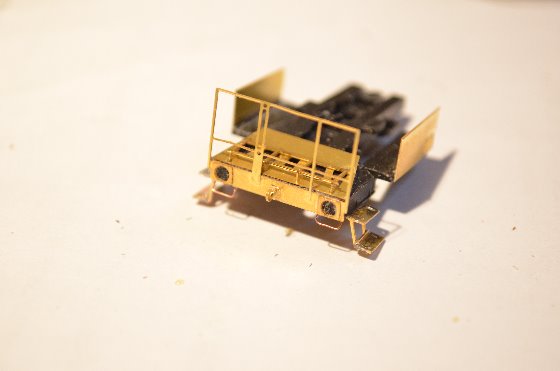

Z dalších leptaných dílů jsem tedy sestavil – sletoval nové plošinky, s jemně provedeným zábradlím, dále zbývalo udělat napouštěcí ventil a spodní výstroj, jak vypouštěcí potrubí, tak i brzdovou soustavu.

DSC_1607

DSC_1609

DSC_1612

DSC_1613

DSC_1614

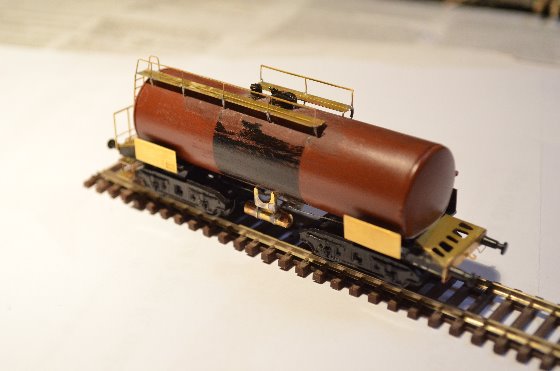

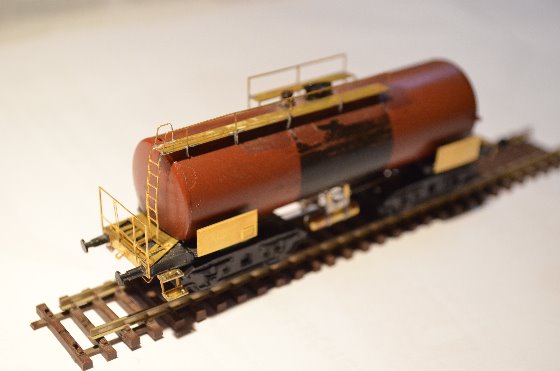

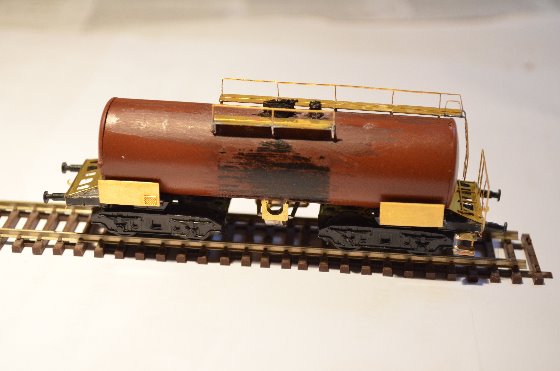

Všechny nově vyrobené části jsem usadil na zkoušku na vagón, no koukám na to a na dobové fotky, něco tu není to pravé, a sice jsou to podvozky, ty na původním vagónku jsou ryze německé, takže je musím nahradit těmi českými typu 26-2.

DSC_1624

DSC_1625

DSC_1626

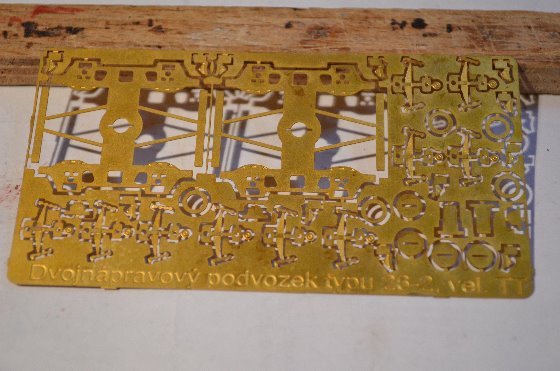

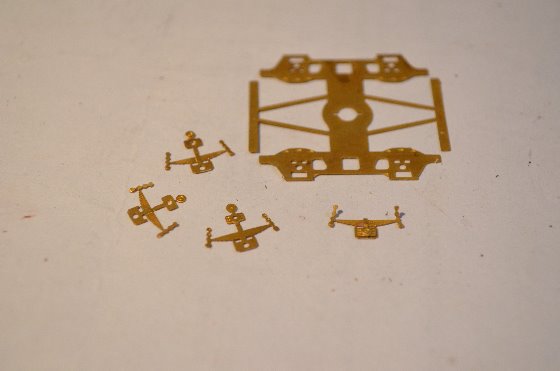

Tak nové podvozky-tzn. použít lept z produkce fy.Hekttor. Z nouze by se daly použít i ty plastové od LPH Jičín, ale já volil ty leptané, alespoň trochu vůz dováží…

DSC_1644

DSC_1645

DSC_1648

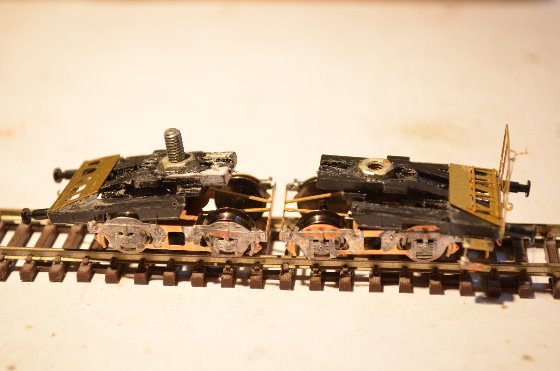

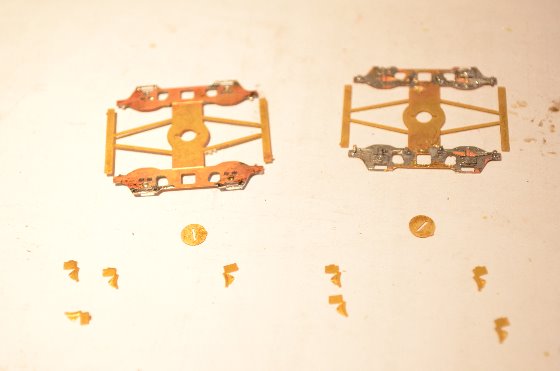

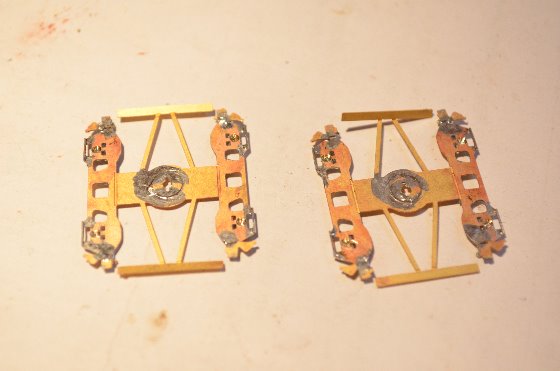

Po jejich sletování jsem vrtáčkem z vnitřní strany „vyrobil“ i ložiska pro dvojkolí, nakonec podvozky naohýbat a ještě zajistit zaletováním.

DSC_1654

DSC_1657

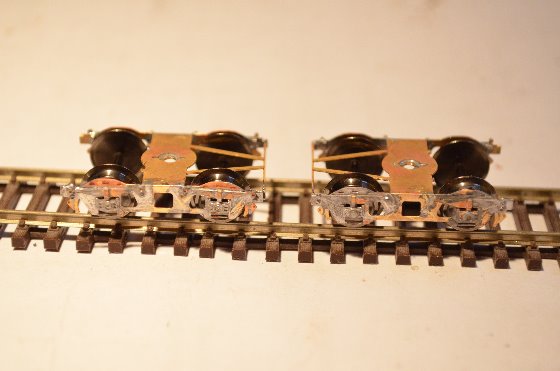

Chvíli jsem přemýšlel nad jejich upevněním a zajištěním do rámu, k tomu poslouží nakonec dva šroubky M3 do předem zalepených matiček v rámu.

DSC_1655

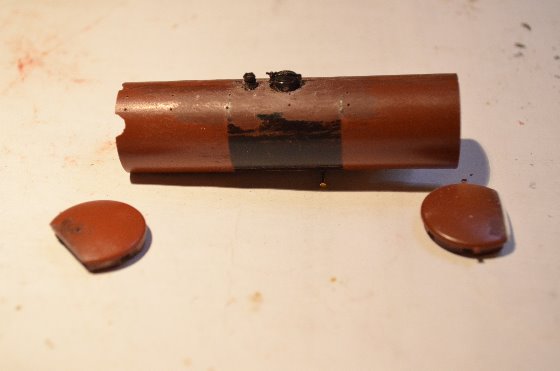

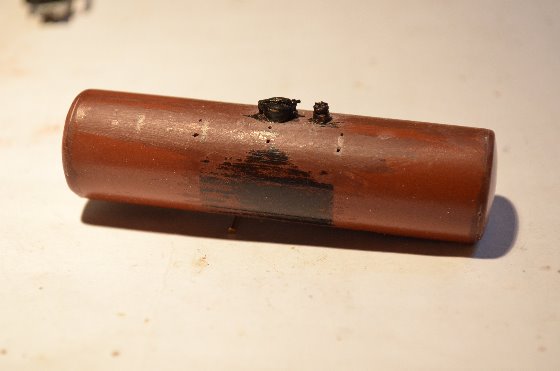

Ještě se vrátím k úpravě vlastního kotle, nelíbila se mi ta vysouvací čela, takže jsem je zalepil, hrany zabrousil, podvozky se tedy nebudou moci nasunovat, ale odřezal jsem z nich západky a budou do kotle zalepeny ještě před nastříkáním. Asi poslední upravovanou věcí bylo odstranění původních plastových „uší“ z kotle (slouží ve skutečnosti k upevnění koncových tabulek) a nahrazení leptanými ze zbytku leptu vozu Sas/Faccp. Také jsem je doplnil do čela rámu na protější stranu.

DSC_1656

DSC_1660

DSC_1661

DSC_1659

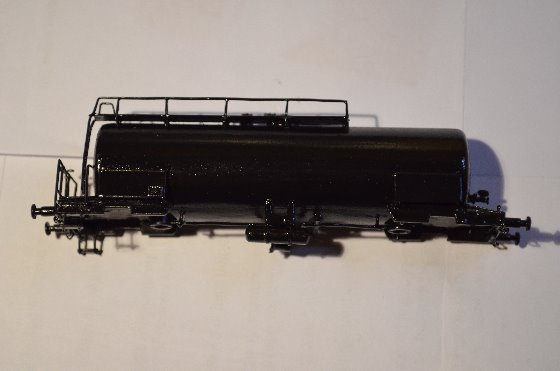

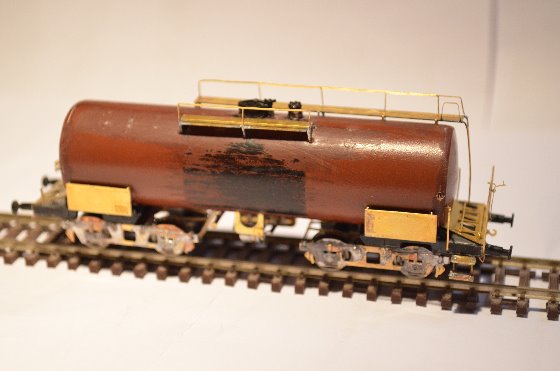

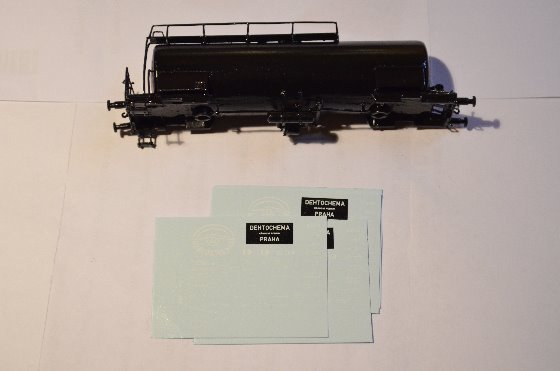

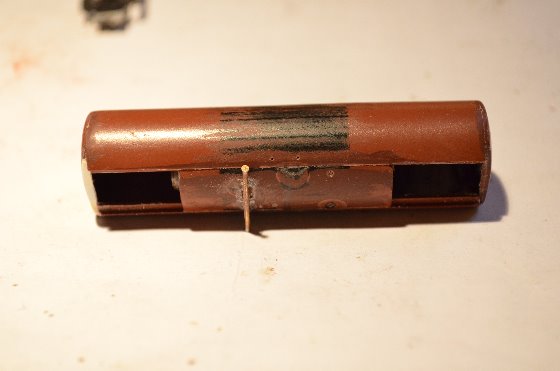

Následovalo ještě jedno poslední kontrolní sestavení a vůz si to nasměřoval do lakovny, kde po základovce dostal černý lak, ideální pro otisky z nabídky p. Jirana, Dechtochema Praha.

DSC_1672

DSC_1673

DSC_1674

DSC_1675

DSC_1676

DSC_1701

DSC_1704

DSC_1744

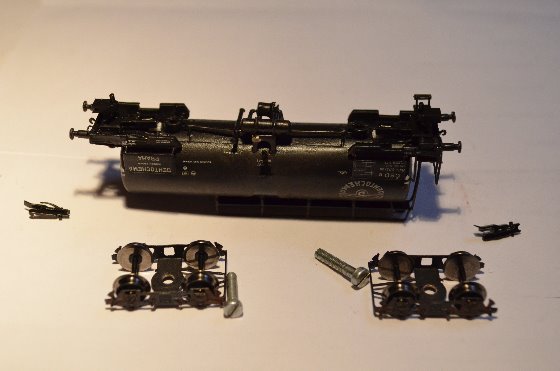

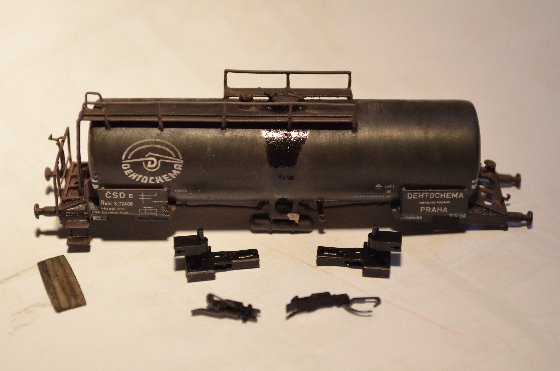

Z balzy jsem vyrobil dřevěnou podlahu pro přechodovou lávku a připravil se na montáž podvozků

DSC_1863

DSC_1864

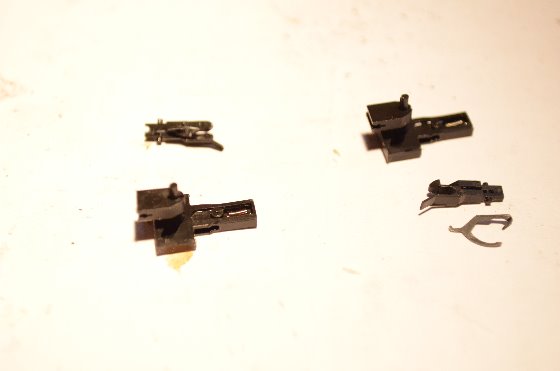

Vůz pak vybavil kinematikami Peho a spřáhly Tillig.

DSC_1860

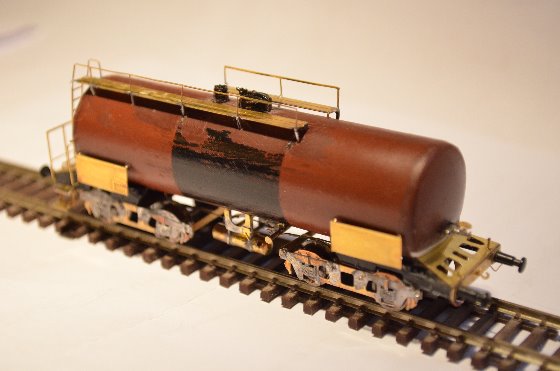

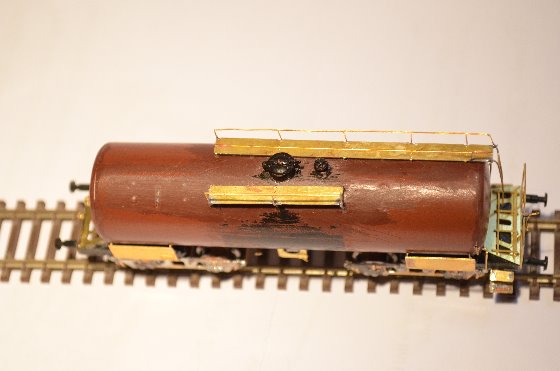

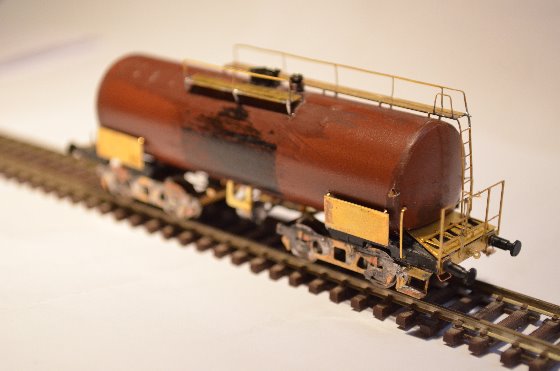

Pochopitelně nakonec bude provedena nějaká ta patina…

DSC_1866

DSC_1868

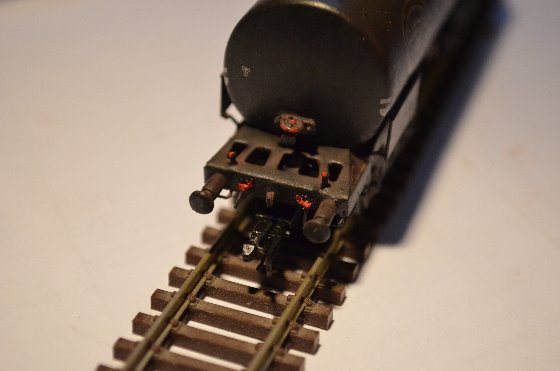

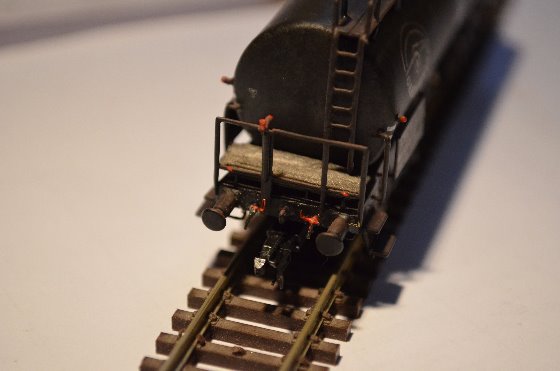

A úplně nakonec byly doplněny na čelníky vzduchové hadice brzdového rozvodu, vyrobeny byly z mosazného odpadu.

DSC_1881

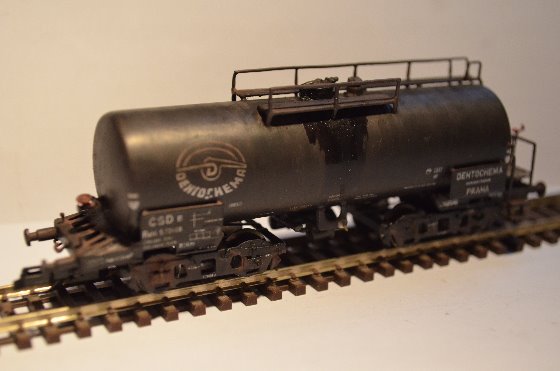

Hotovo a vůz může vyjet třeba do chemičky nebo i do vitrínky. Zase jeden starý zachráněný vůz, v původním stavu by už byl akorát tak ostudou modelového provozu na kolejišti.

DSC_1880

Leptané doplňky můžete zakoupit na e-shopu MojeTT.cz >>>
