Další hlubiňák, TTen filigránský od TTjeníka

DSC_2937.thumbnailAni tato zbrusu nová stavebnice z nabídky internetového e-shopu hektor.biz mi neunikla, nedala moc spát, protože jsem se na ni těšil od té doby, co jsem poprvé zahlédl její prototypové díly…

A takhle tedy vypadá obsah stavebnice, za cenu nějakých 990,-Kč je to přijatelné.

DSC_2715

Zcela určitě tuto stavebnici nelze doporučit začátečníkům, ale…každý si musí zvážit své možnosti a dovednosti sám. Obsahuje velké množství drobných dílků a tato stavebnice je již poměrně náročná na zpracování. Obsahem stavebnice je hlavně vlastní lept vozu, dále dvě planžety s lepty 2 párů podvozků typu 26-8, aršík s obtisky popisů, dva odlitky brzdových válců a přehledný tištěný návod, to vše uložené do sáčku.

DSC_2716

Byl jsem tak zaujat stavbou, že mi občas chybí fotodokumentace, nicméně pro začátek padla volba na gondolu vozu, při troše pozornosti se podařilo dobře vytvarovat ohyby, hned jsem doplnil nosné středové žebro, dále bočnice zvýšeného konce gondoly…

DSC_2718

DSC_2719

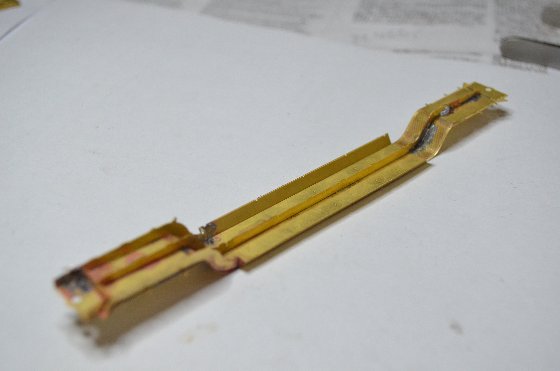

…následovaly bočnice druhého zvýšeného konce a příčná žebra budoucí nákladové plochy gondoly. Nesmí se zapomenout ani na čelní žebra na vyvýšených koncích a před zakrytováním horním dílem také budoucí otočné čepy.

DSC_2720

DSC_2721

DSC_2722

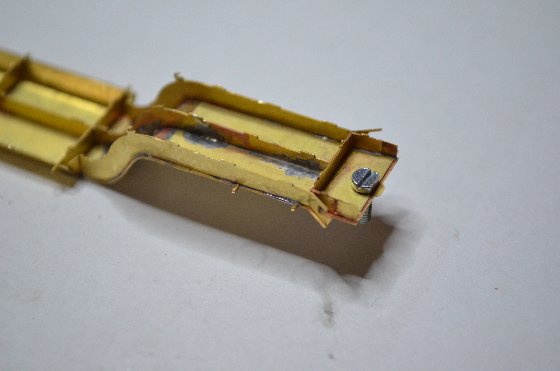

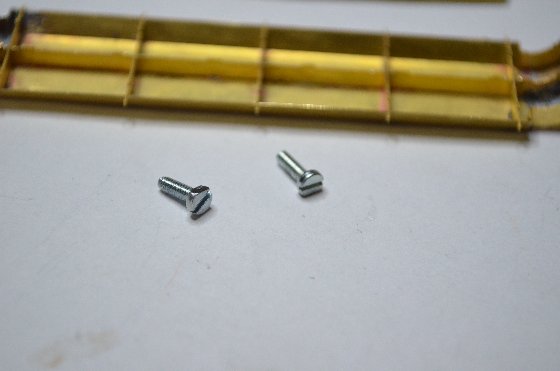

Na ty byly použity upravené šroubky M2, které se musí také zaletovat do předleptaných otvorů.

DSC_2723

DSC_2724

Potom už můžeme směle zavírat gondolu horním dílem, ten jsem postupně tvaroval podle bočních stěn.

DSC_2725

DSC_2726

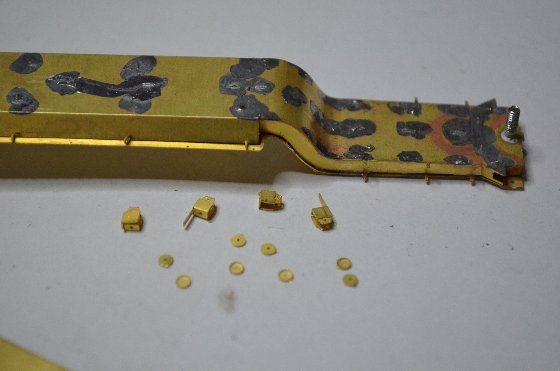

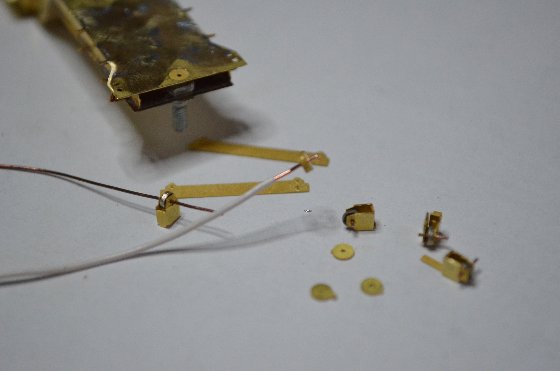

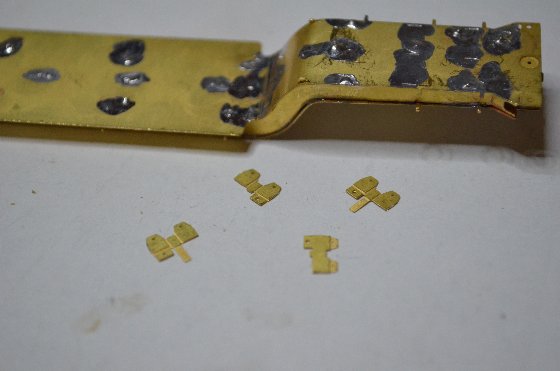

Po zaletování bude celá gondola přebroušena, abych odstranil přebytečný cín. Ale ještě předtím si dávám práci se sestavením první „drobotiny“, tzv. rolnové domky…

DSC_2728

DSC_2729

DSC_2730

DSC_2731

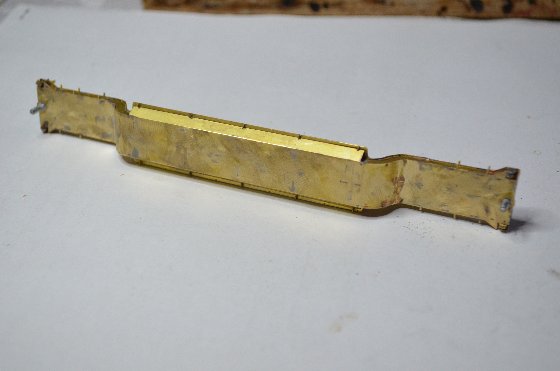

…potom konečně mohu osadit čelníky a celou gondolu přebrousit.

DSC_2732

DSC_2733

DSC_2734

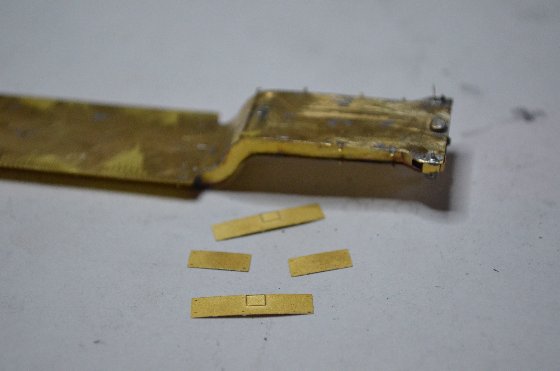

Doplním ještě popisné desky, ale hotová gondola určitě není…

DSC_2750

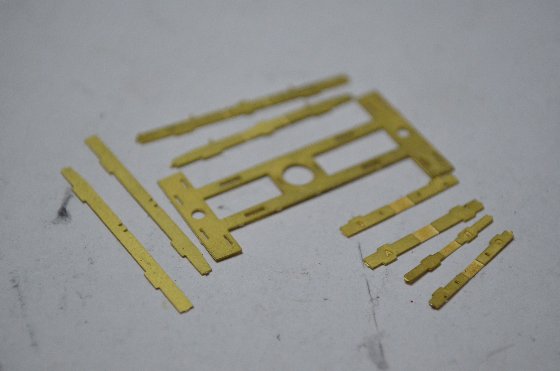

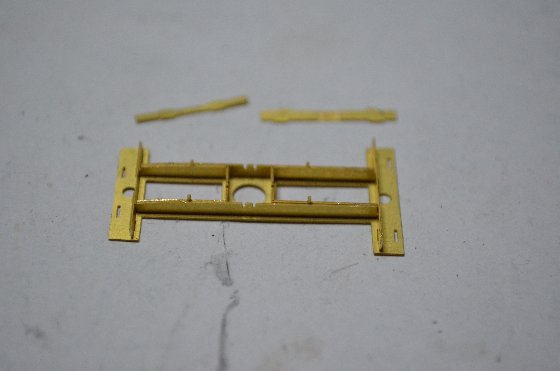

Začínám připravovat další sestavu, jeden z rámů podvozku. Bude to taky pěkná piplačka než se to podaří dát dohromady, těch dílů bude taky na každém podvozku dost. Nejdřív tedy spodní základnu a do ní zapadající žebra.

DSC_2753

DSC_2754

DSC_2755

DSC_2756

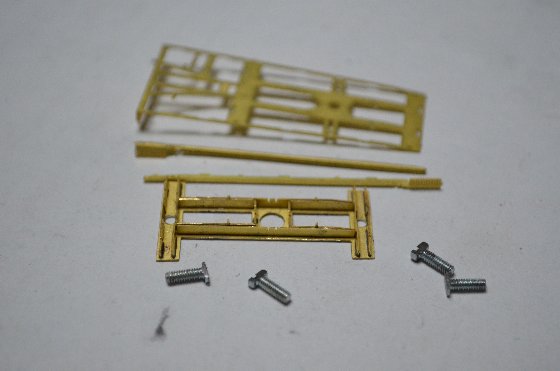

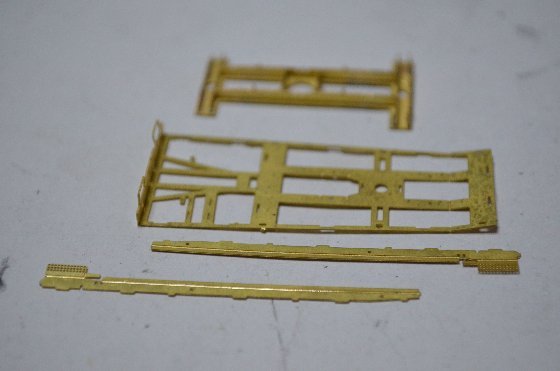

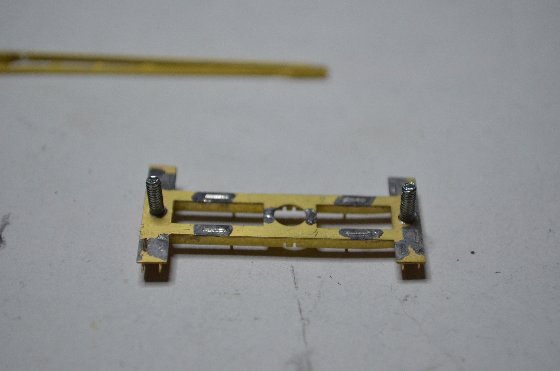

Potom připravit horní základnu a vnější žebra, no ale před vlastní kompletací musí být připraveny a následně usazeny do spodní základny šroubky M2 jako čepy pro dva dvounápravové podvozky. Tyto šroubky, resp. Jejich hlavičky je nutné zbrousit kvůli usazení do mezery mezi žebry.

DSC_2757

DSC_2758

DSC_2759

DSC_2760

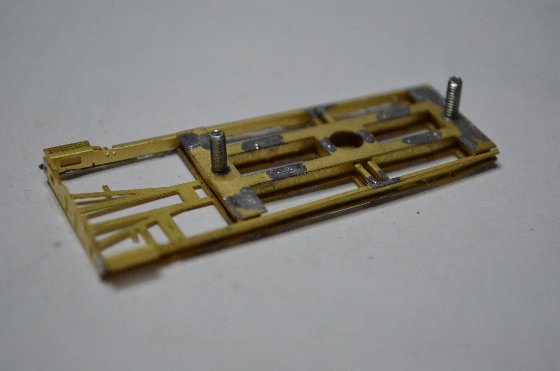

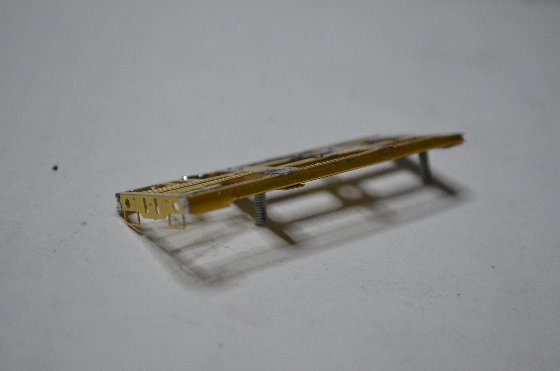

Když jsem spojil spodní část s tou horní, bylo nutné připravit další díly tvořící doplňkové žebrování, teprve potom je možno usadit i bočnice.

DSC_2761

DSC_2762

DSC_2763

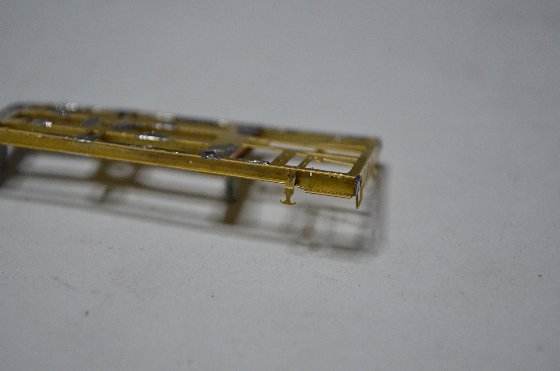

A máme tu první detaily – kotvičky a stupačky…

DSC_2764

DSC_2765

…potom „točnu“ a středovou desku…

DSC_2766

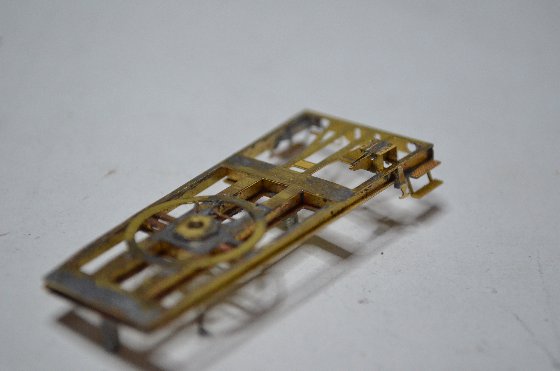

…podstavec pod brzdový válec…

DSC_2772

DSC_2773

…detaily na čelník – vedení háku, hák, desky pod nárazníky.

DSC_2774

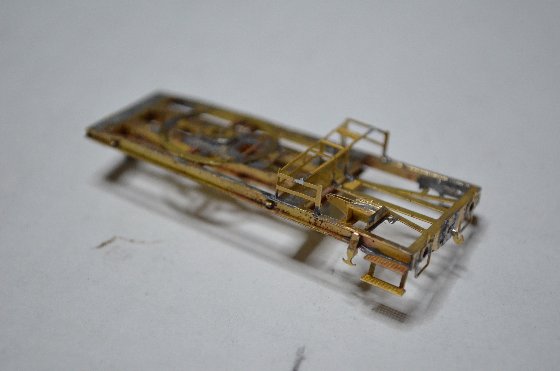

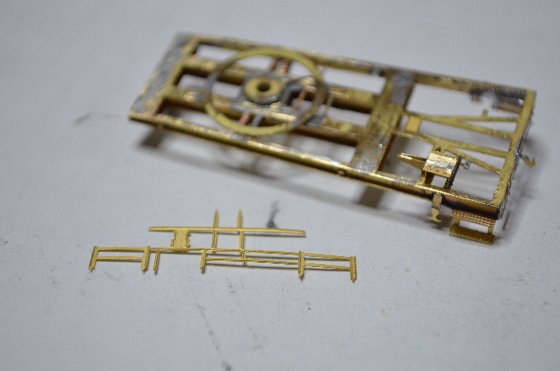

Nyní třeba podpěrná konstrukce pro vzduchotechniku…

DSC_2775

DSC_2776

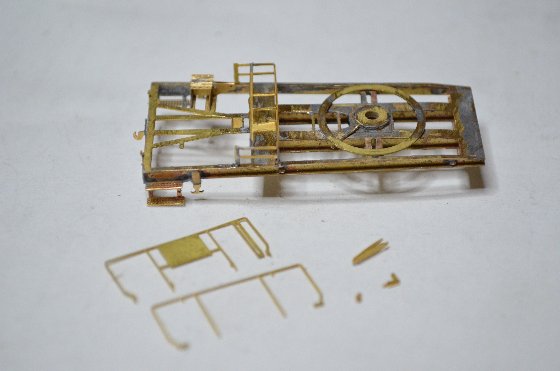

…brzdové pákoví, zábradlí plošinky…

DSC_2777

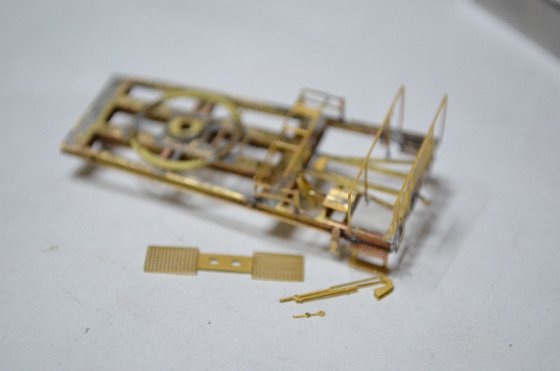

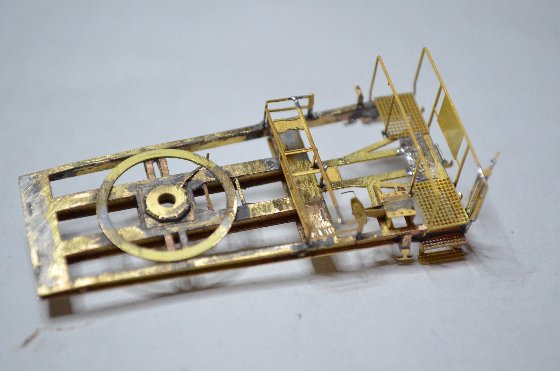

…roštová podlaha plošinky, mechanismus ruční brzdy, vše osazeno a začištěno.

DSC_2778

DSC_2780

DSC_2781

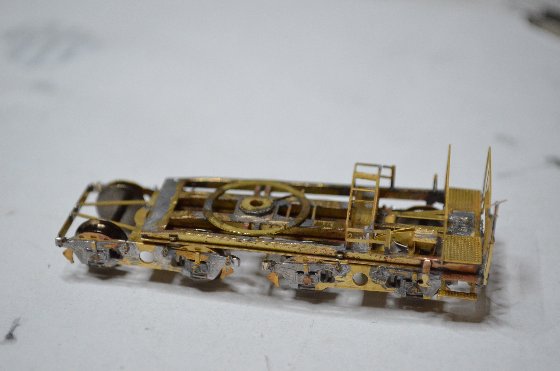

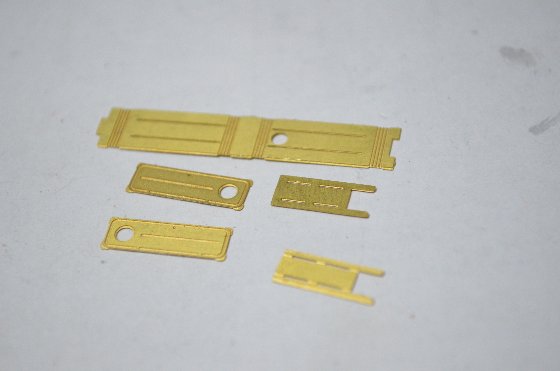

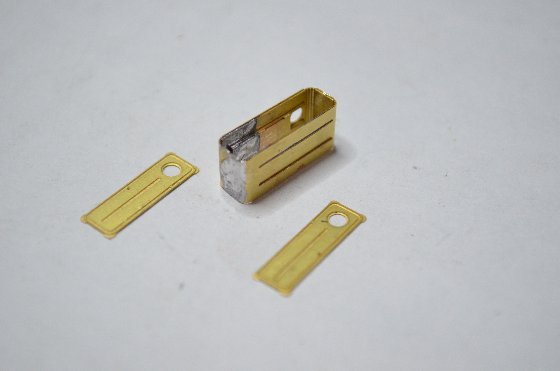

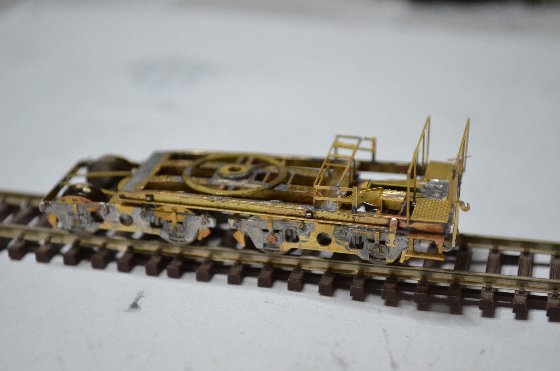

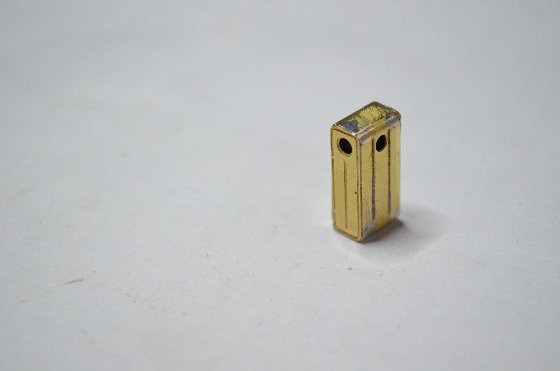

V zásobnici jsem „vyštrachal“ dva sestavené podvozky, tak došlo na odzkoušení…ale něco tomu chybí…no přeci brzdařská budka. Je to jenom pět dílků, se sestavením to nebude žádný problém.

DSC_2783

DSC_2784

DSC_2785

DSC_2786

DSC_2787

Hned ten podvozek vypadá líp…

DSC_2788

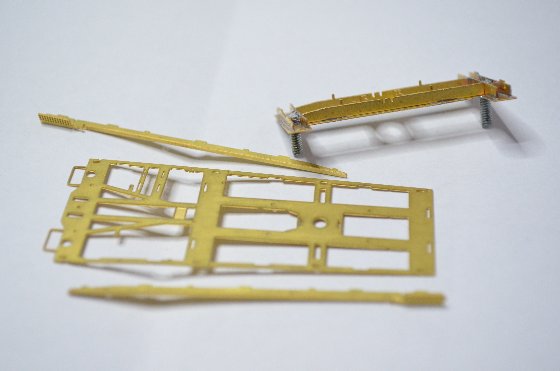

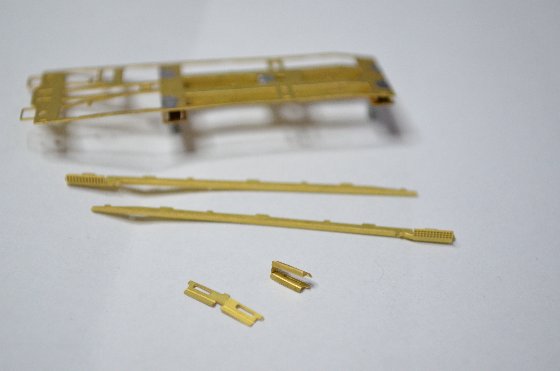

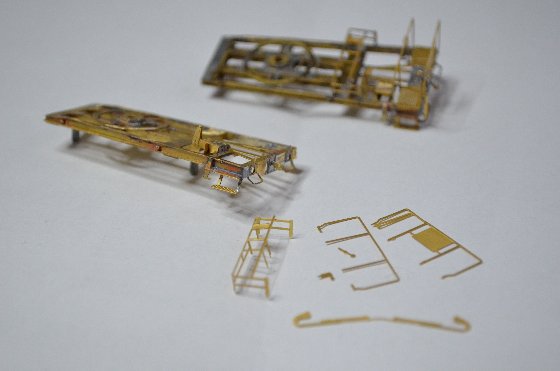

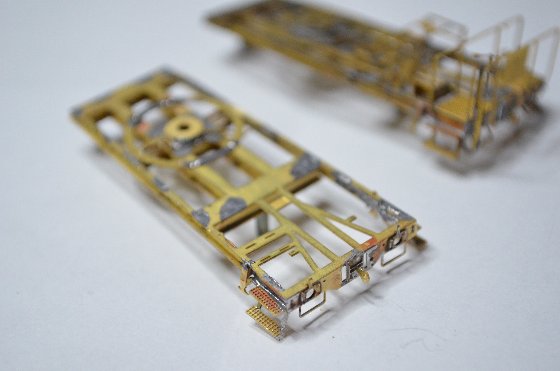

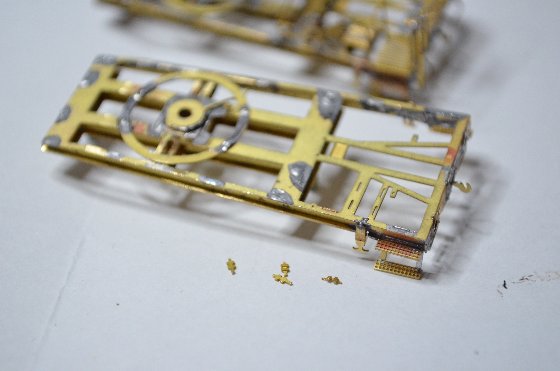

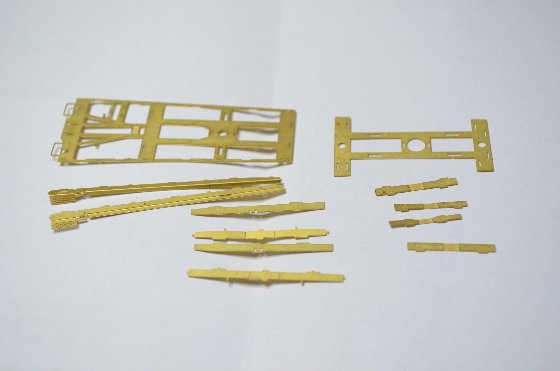

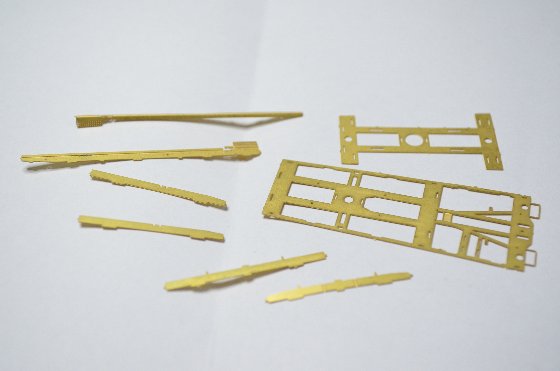

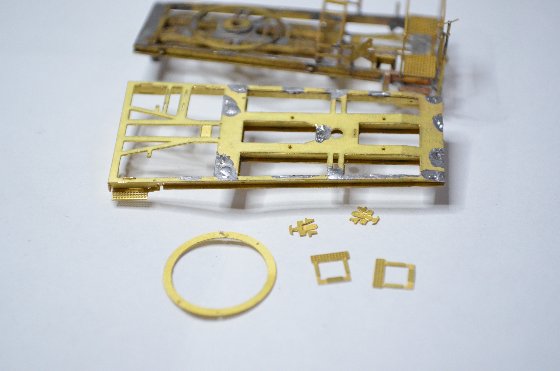

A tak jdeme na kompletaci druhého. Postup stavby bude zachován, teď už je to jednoduché, mám to nacvičené…

DSC_2804

DSC_2805

DSC_2806

DSC_2807

DSC_2808

DSC_2809

DSC_2810

DSC_2811

DSC_2812

DSC_2813

DSC_2814

DSC_2815

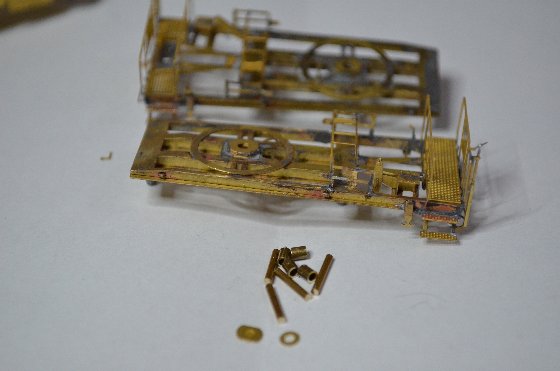

Taky připravit drobnosti na výrobu nárazníků. Kulatinku z domácích zásob, čelní desky jsou na planžetě.

DSC_2816

Vrátil jsem se ještě ke gondole, abych vyrobil hlavní brzdové potrubí. K tomu postačí i „obyčejný“ drátek, cca prům. 0,4 mm. Zároveň s tím je nutné doletovat na gondolu očka pro potrubí.

DSC_2817

DSC_2818

DSC_2819

DSC_2820

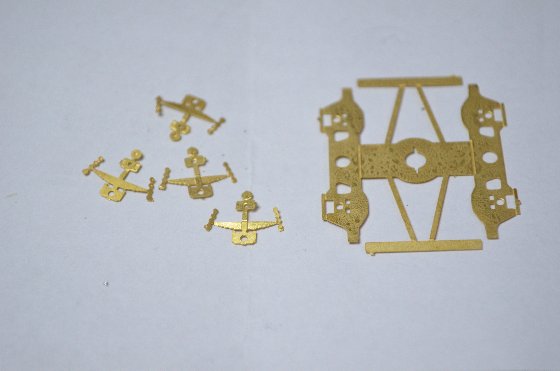

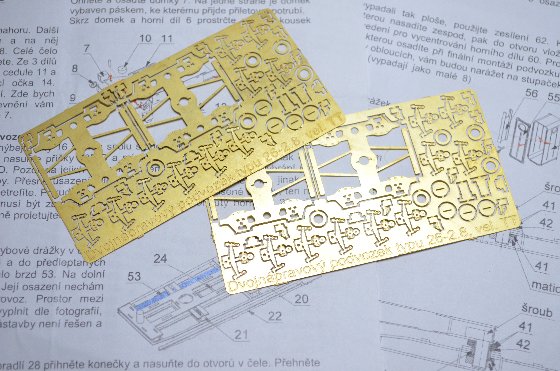

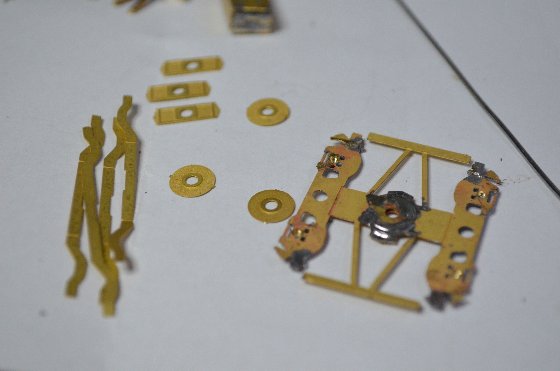

Tak můžu sestavit i ty podvozky. Na základny přiletovat ložiskové domky s pružnicemi, středové vystředění pro čepy a nezapomenout zápichy pro jehlová uložení dvojkolí. Pak jen vytvarovat, sletovat a hotovo (no jo, zase jsem byl při stavění rychlejší než při focení).

DSC_2822

DSC_2823

DSC_2824

DSC_2825

DSC_2826

DSC_2827

Tak můžu sestavit i ty podvozky. Na základny přiletovat ložiskové domky s pružnicemi, středové vystředění pro čepy a nezapomenout zápichy pro jehlová uložení dvojkolí. Pak jen vytvarovat, sletovat a hotovo (no jo, zase jsem byl při stavění rychlejší než při focení).

A tohle mi zbylo na planžetě, však se z těch dílků bude něco ještě hodit…

DSC_2828

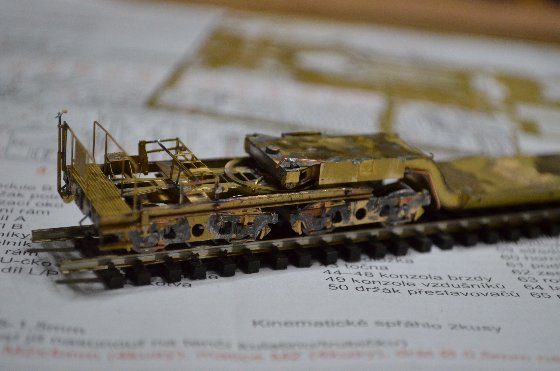

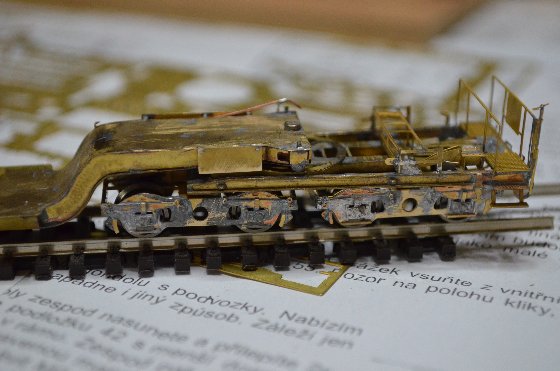

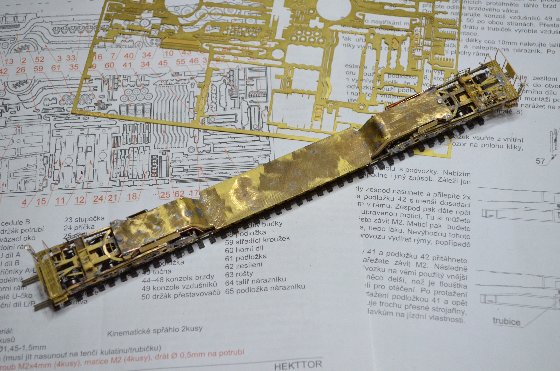

Už začíná vypadat jako pořádný vagón, ale něco stále chybí…

DSC_2829

DSC_2830

DSC_2831

DSC_2832

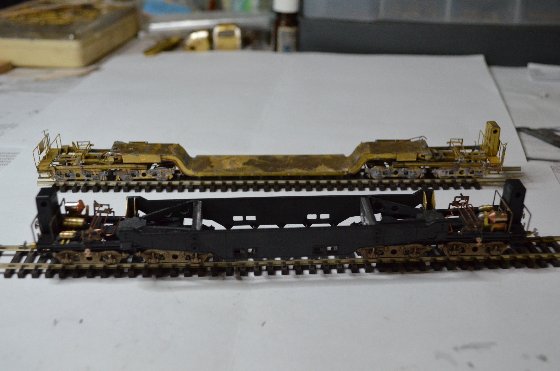

Ještě pro porovnání s dalším rozestavěným hlubiňákem od Malé železnice.

DSC_2867

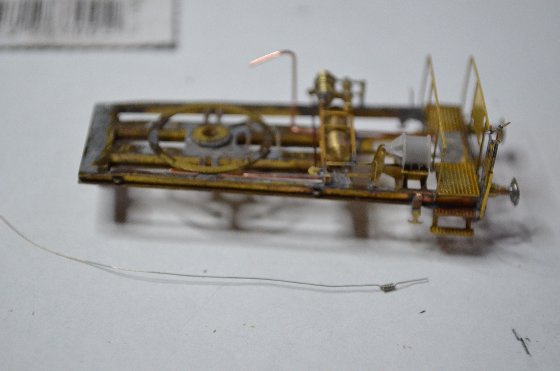

…doplnit brzdovou výbavu, tři vzduchojemy, odlitek brzdového válce, vratná pružina k pákoví…a nějaké potrubí.

DSC_2868

DSC_2873

A šup s tím do lakovny, pak může začít popisovačka…

DSC_2887

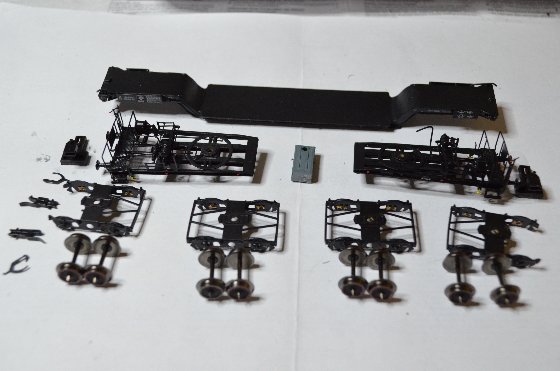

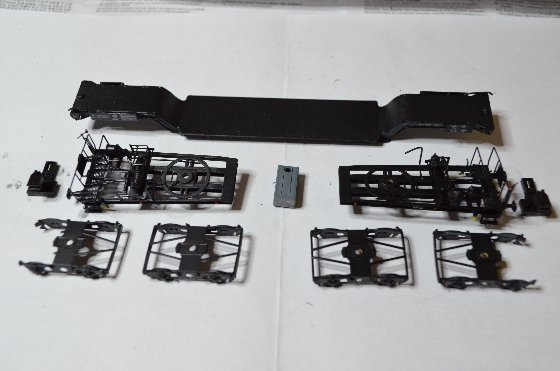

…a všechny díly pěkně rozložené, budka šedá, tak to má být…

DSC_2905

…stačí celé sestavit a může do provozu…

DSC_2906

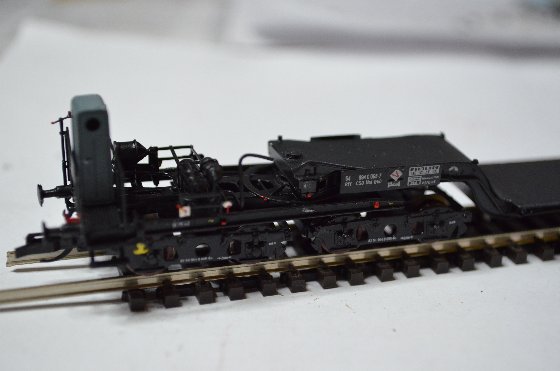

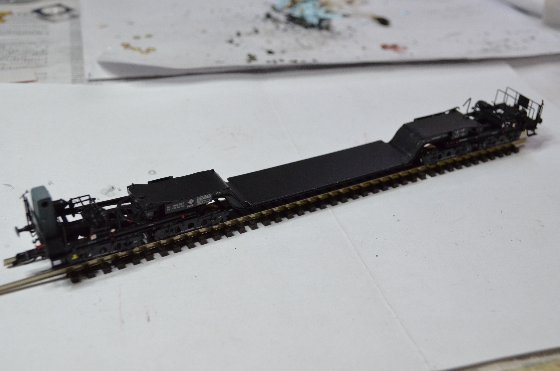

…ale nejdřív ještě doplnit některé detaily, třeba i barevně …

DSC_2938

DSC_2939

DSC_2937

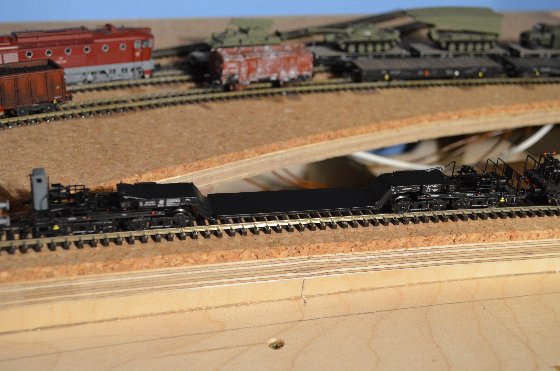

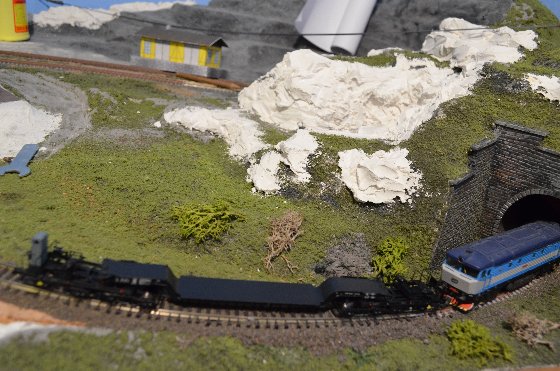

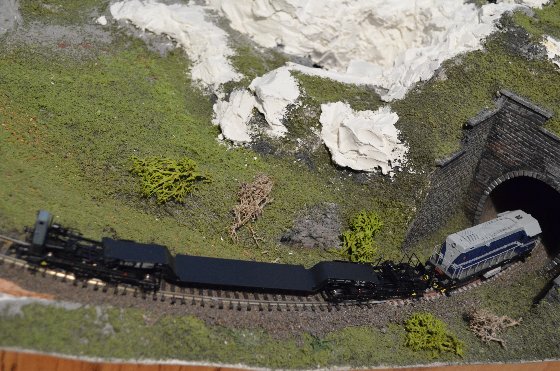

…potom konečně už do provozu…

DSC_2929

DSC_2930

DSC_2933

DSC_2934

DSC_2935

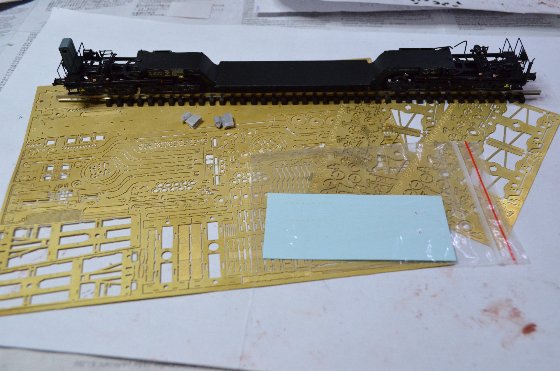

…a můžu začít pracovat na dalším kousku.

DSC_2944

To už půjde samo…(snad), ale asi zkusím zase nějaký jiný model.
