Osvětlovací stožár 125
V nabídce E-shopu www.honzikovyvlacky.cz je taková jedna zajímavost, a to stavebnička osvětlovacího stožáru z leptaného plechu, která je vhodná i pro naši velikost „zlatého středu“. Využití najde především k osvětlení nákladových ramp, různých areálů, ale i dep nebo stanic.
Stavebnička je na planžetě z mosazného plechu tl. 0,16 mm, její hlavní části jsou příhradový stožár, žebřík, ochranná mříž kolem žebříku, podstavec, plošina, zábradlí a osvětlovací rampa. Jako bonus je pak ještě další menší příhradový osvětlovací sloup a několik drobností. Součástí stavebnice nejsou potřebné LED diody (doporučené 4x PLCC2) a trubička pro přívod vodičů k diodám.

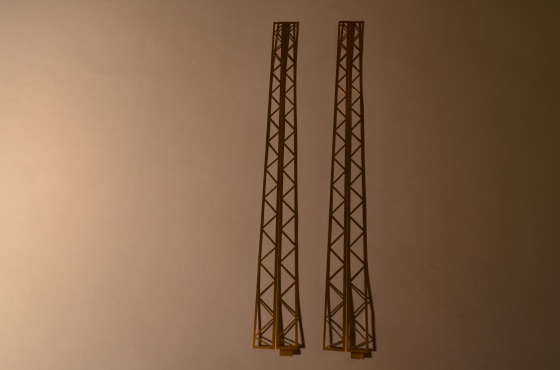

Nejprve jsem vyjmul oba díly stožáru, v místě ohybu je proleptaná drážka, kterou jsem ještě asi 3x proškrábnul nožíkem pro snadnější ohyb.

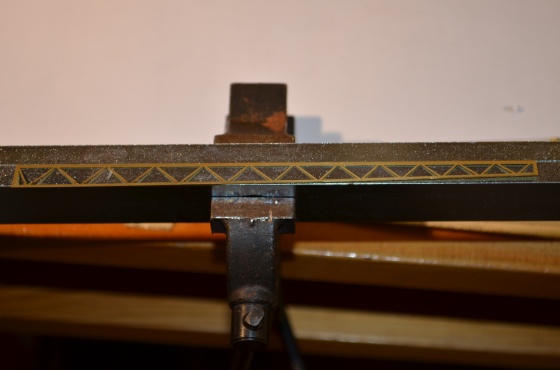

K ohybu jsem použil dva kovové hranoly, které jsem sevřel do malého svěráčku.
K vlastnímu ohybu jsem využil normální plastové pravítko.

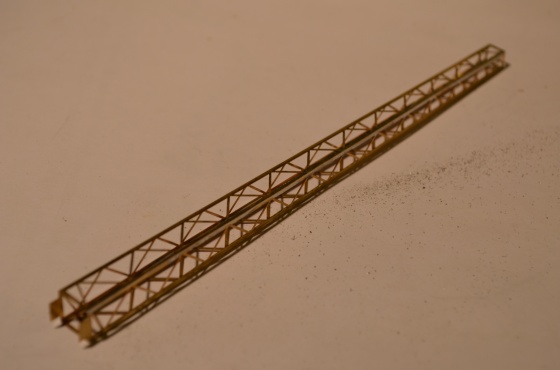

Takto jsem postupně ohnul obě části sloupu.

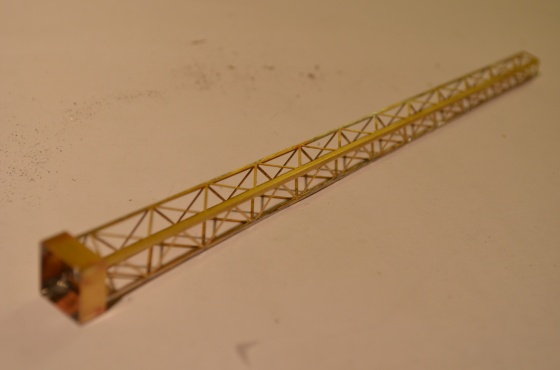

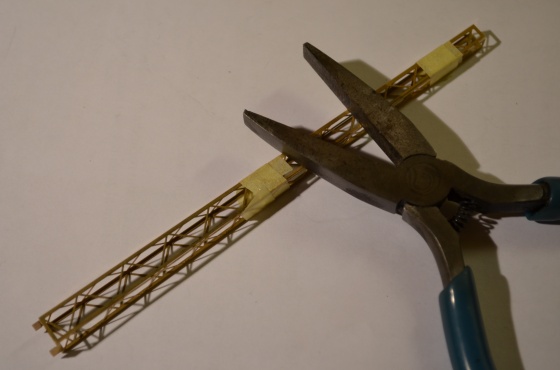

Před letováním jsem je k sobě zafixoval obyčejnou maskovací páskou a zatížil kleštičkami a pak postupně po částech proletoval.
Následovalo začištění letovaných míst.

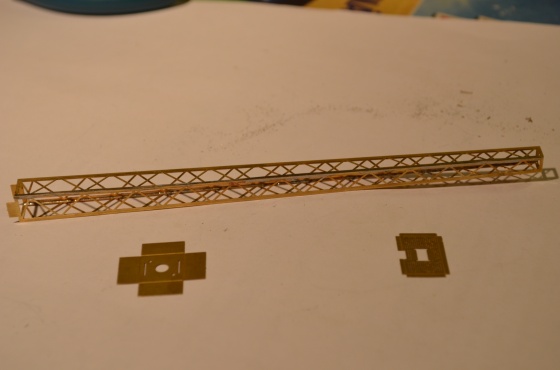

Nyní jsem si připravil díl podstavce a horní plošiny.
Nejprve je bylo nutno vytvarovat.

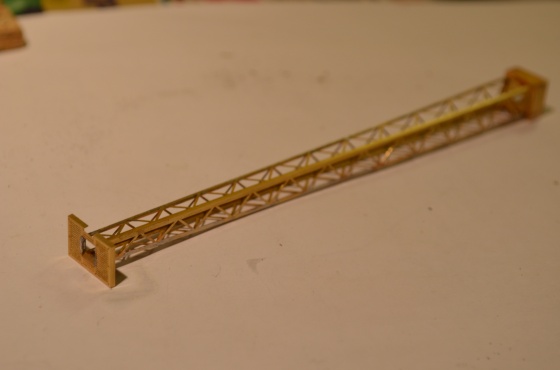

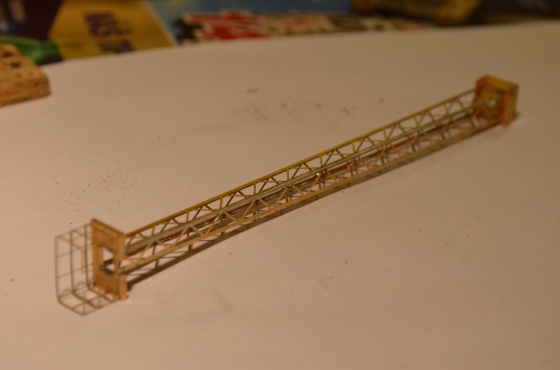

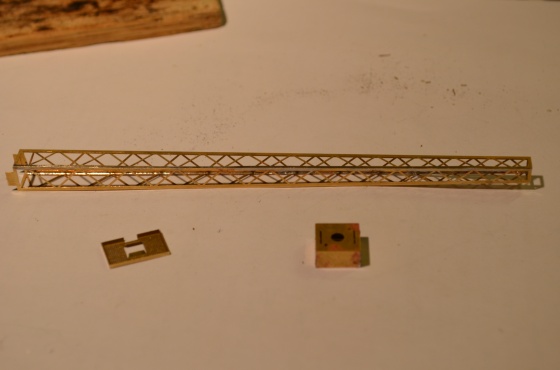

Potom jsem usadil podstavec.
Následovala i obslužná plošina.

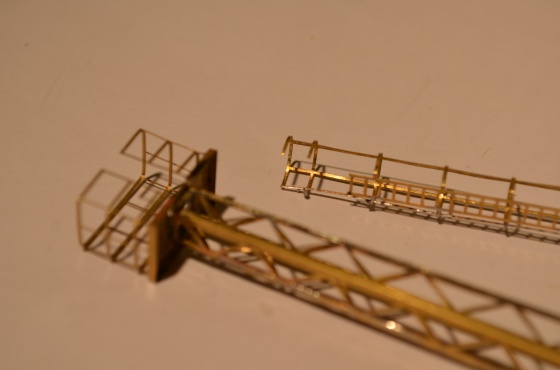

Pak přišlo na řadu zábradlí.
Nejprve opět vytvarovat, je potřeba opatrně vzhledem k tenké konstrukci, mohlo by snadno dojít k poškození.
Pak stačilo osadit do předleptaných otvorů a zespodu zaletovat.

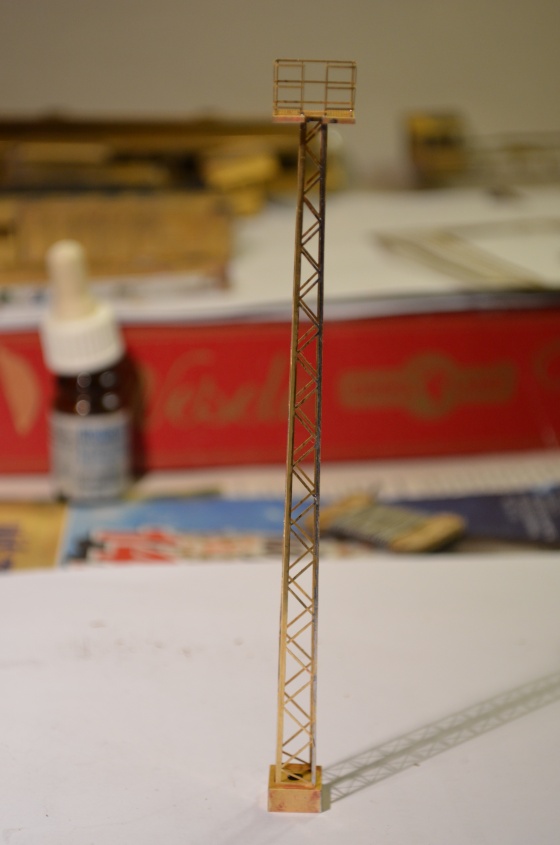

Nyní už stožár stojí.

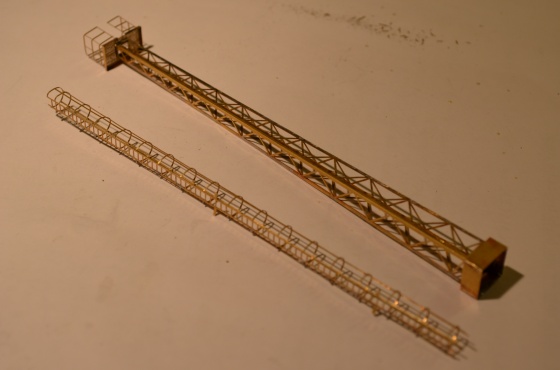

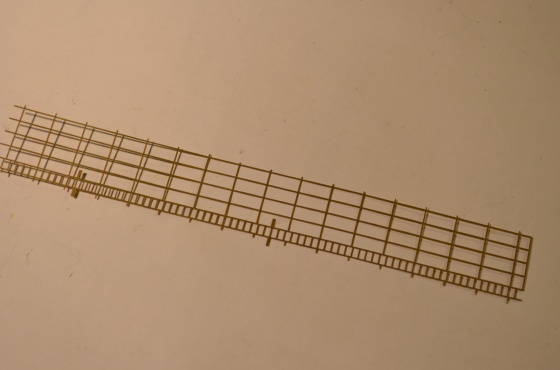

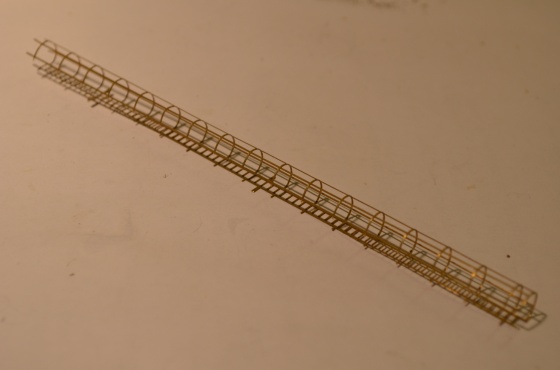

Dále je nutno vytvarovat žebřík s ochrannou mříží.
Sletovat.

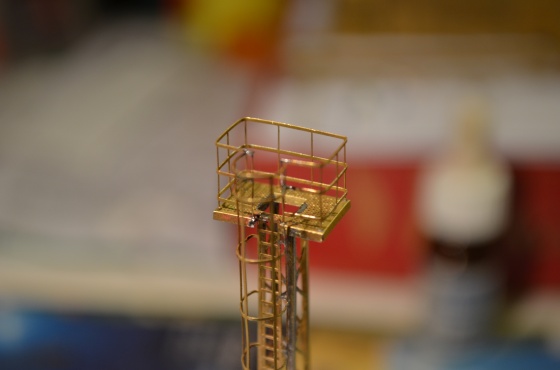

Osadit na konstrukci stožáru.

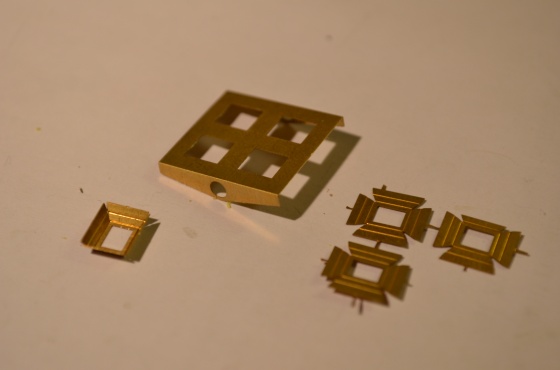

Nyní je možno z připravených dílů vytvořit držák pro LED diody, sloužící jako osvětlovací rampa.

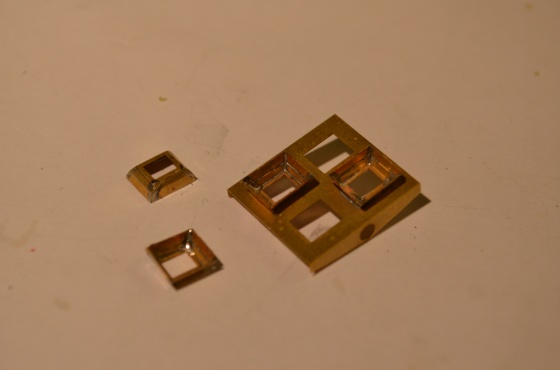

Jednotlivé díly vytvarovat.
Potom nejlépe opět sletovat.

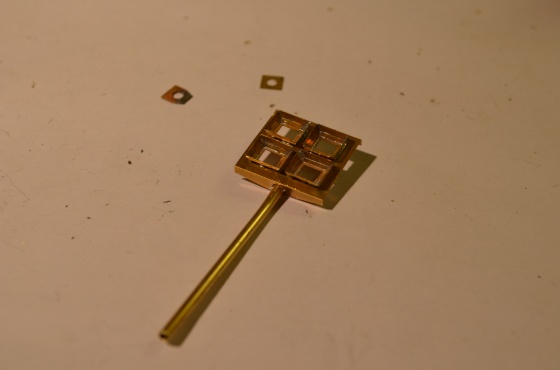

Do připravených otvorů pak přiletovat vodící trubičku.
Teď jsem si připravil diody a propojovací drátky v bužírce.

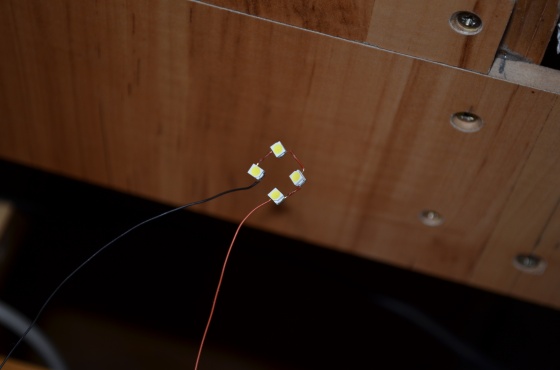

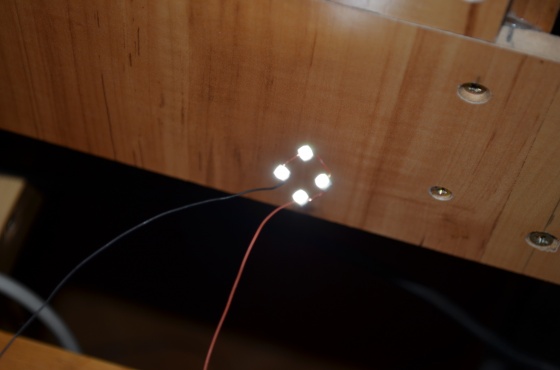

Diody zapojil do série, odzkoušel funkčnost.
Nyní foceno bez blesku.

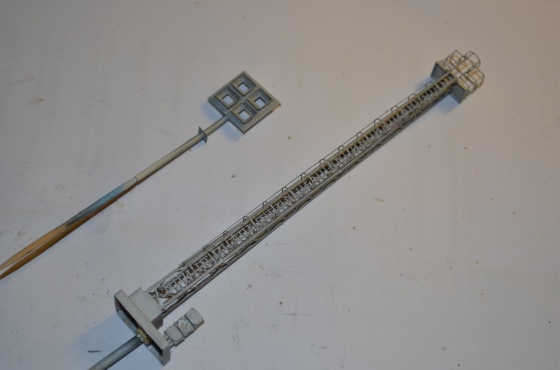

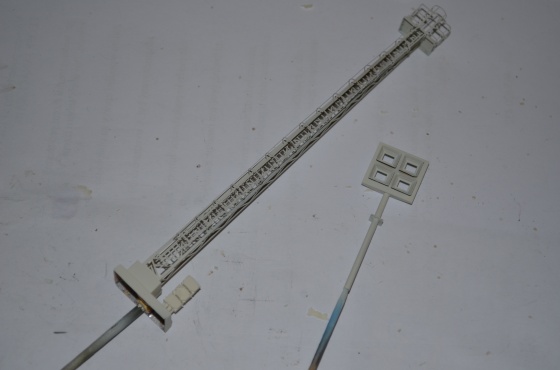

Vyrobil jsem ještě rozvaděč a potom stožár přestříkl základovou barvou.
Potom jsem přemýšlel nad konečným odstínem, nakonec zvítězila „klasika“ – šedá, ale je možno např. modrá, stříbrná, zelená,…stačí se jen podívat „kolem sebe“.

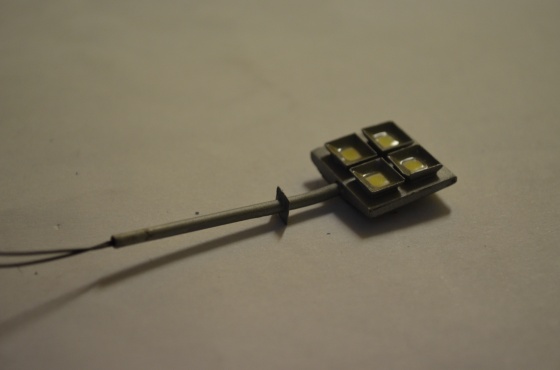

Vsadil jsem ledky do osvětlovací rampy a zafixoval proti pohybu zalepením.
Na přední straně jsem ledky zalil transparentní barvou na sklo.

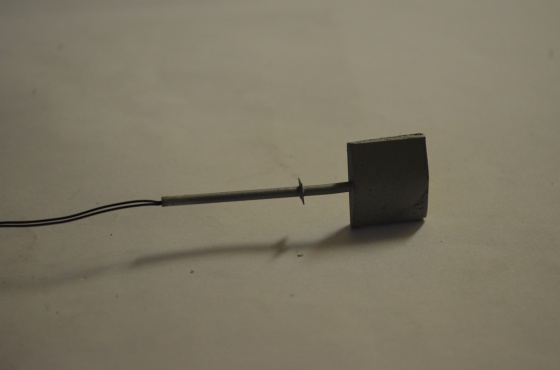

Zadní kryt jsem vyrobil z e silnější průhledné fólie z přebalu a natřel.

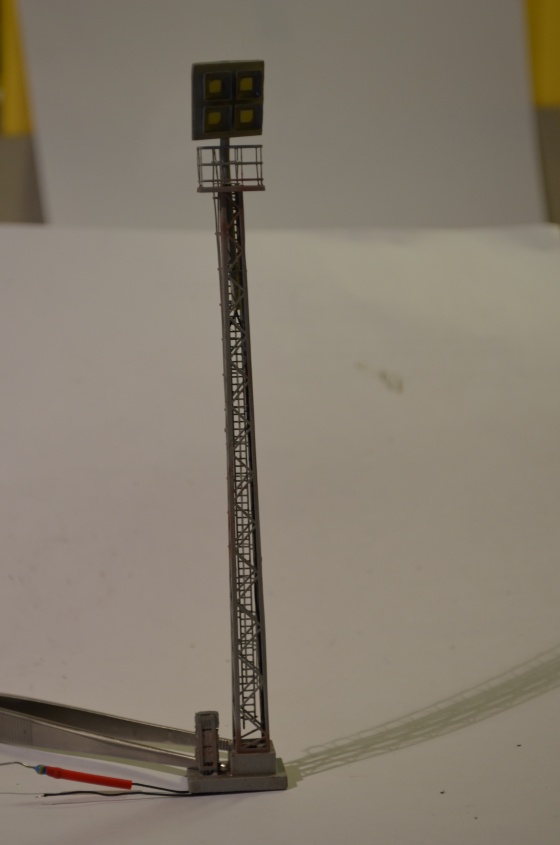

Prostrčil jsem napájecí drátky konstrukcí, přilepil je do vnitřních hran, tím je stožár zkompletován. Ještě bylo nutno na přívod napojit odpor 470 Ohmů jako ochrana ledek.

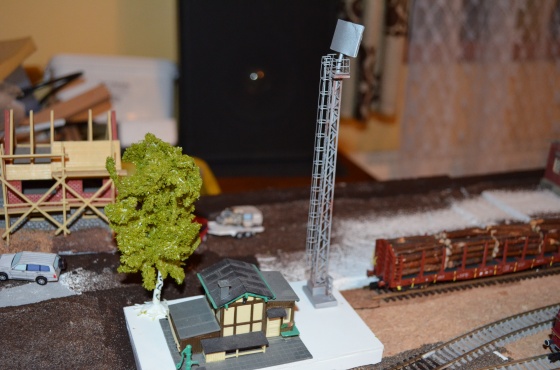

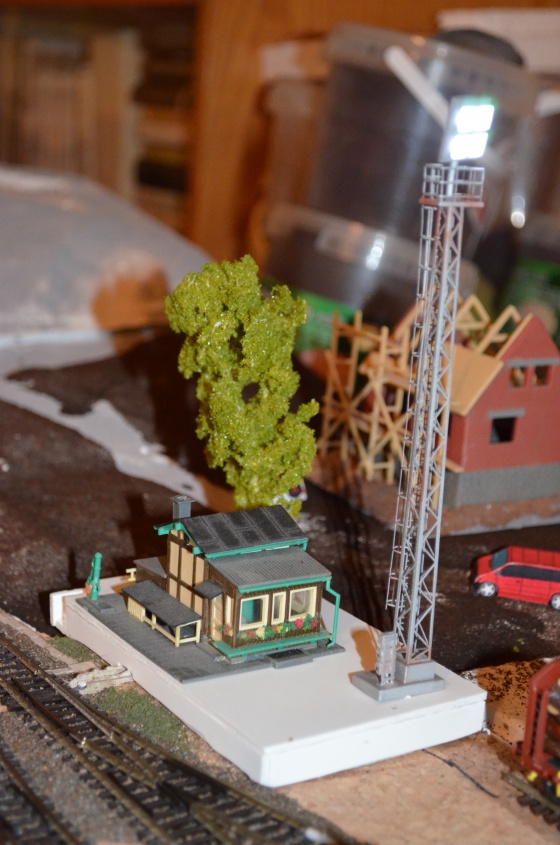

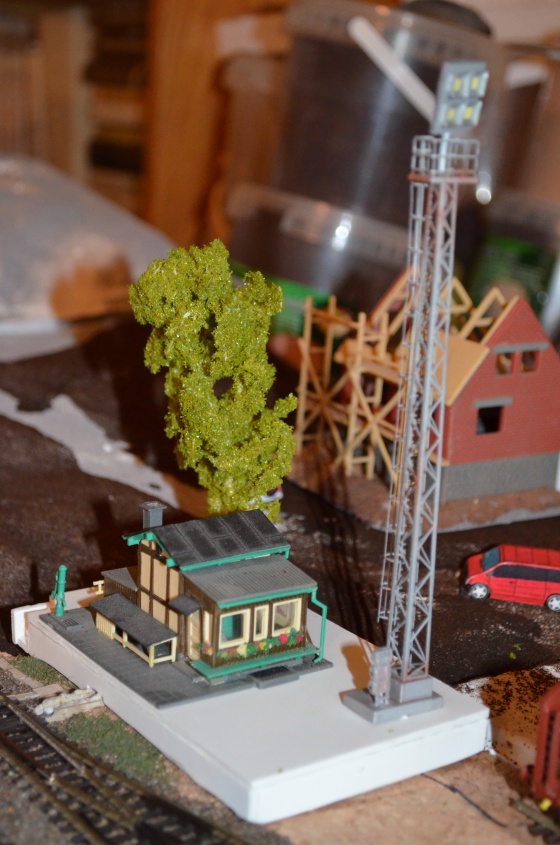

Nakonec jsem stožár umístil za stavědlo na okraj budoucího areálu pily.

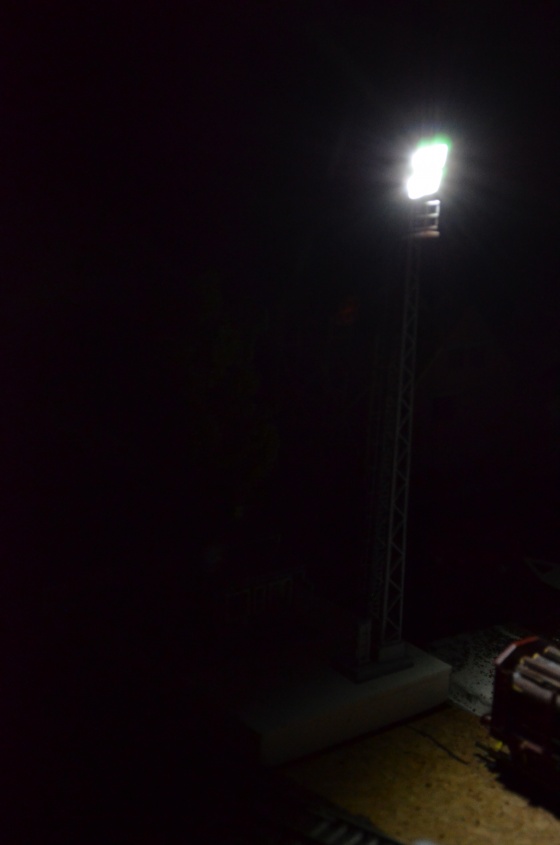

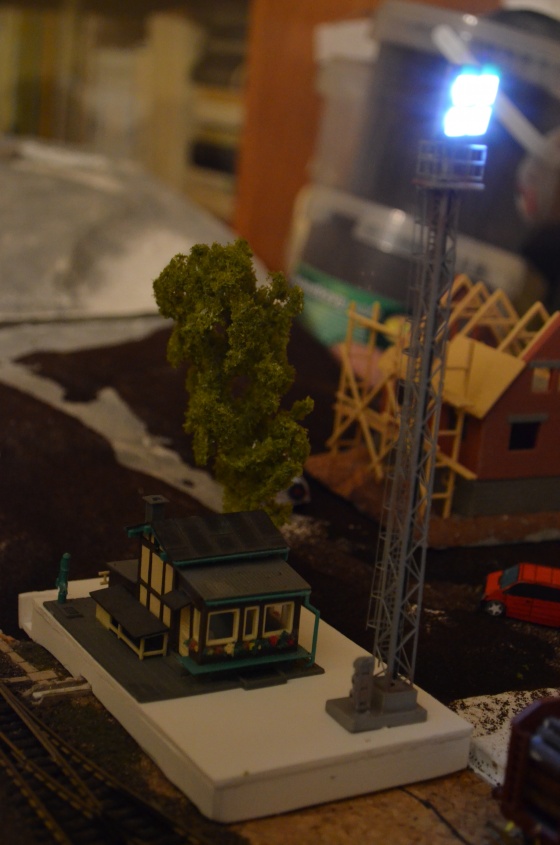

A také vyzkoušel jeho světelnost v „noční“ době.
Na závěr – maximální spokojenost, s bonusovým sloupem asi naložím tak, že bude sloužit jako náklad nových sloupů trakčního vedení na plošinových vagonech spol. Elektrizace železnic, nebo najde i jiné využití…
