Nebojte se odlitků! (4) – další kopa inspirace

100_0972Pravidelní čtenáři už si (alespoň doufám) vytvořili základní představu o tom, čemu by se měli věnovat při pořizování polotovarů. Občas je třeba se na některé věci podívat z jiného (nebo více) úhlu.

Těm, kteří se v úvodu alespoň trochu poznali, přináším dalších pár obrázků jako inspiraci pro výběr odlitků na dlouhé zimní večery (a nejen na ně). Těm, kteří nakupují Brejlovce hlava nehlava (hlavně že je to Brejlovec a že bude červený nehledě na to, jaká je to zrovna řada) přináším alespoň pár šedých obrázků pro dlouhé zimní večery strávené u počítače 🙂

100_0972

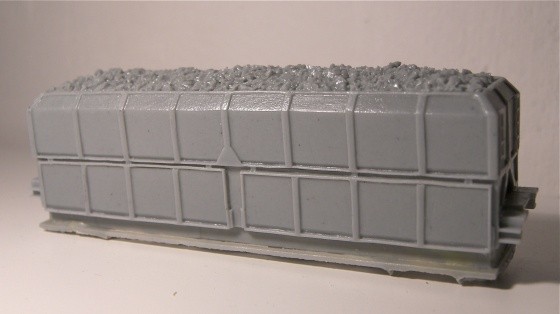

Dnes už vcelku nevšední nákladní vůz – řada Fall (dříve Wa). Odlitek p. Molaty.

100_1105

Tyto vozy stále provozují některé společnosti (OKD, Severočeské doly).

100_1107

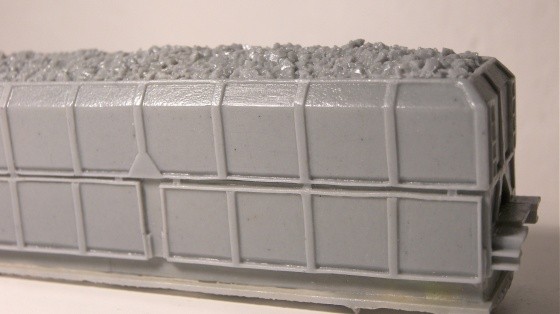

Náklad uhlí by tam být nemusel, ale bez něj ty to šlo asi špatně odlévat. Je tu možnost uhlí odstranit a doplnit vlastním, hrubost je totiž poměrně velká.

100_1103

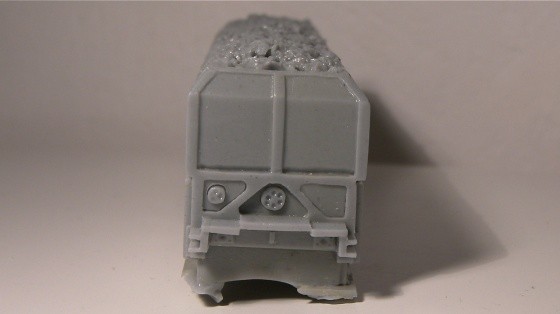

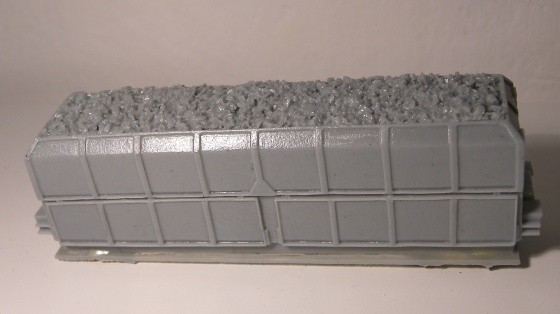

Povrch odlitku není úplně hladký, ale u nákladního vozu to nevadí tolik jako u lokomotivy, která na sebe strhává mnohem více pozornosti.

100_1100

Celkově je to zajímavý vůz za dobrou cenu (cena odlitku je snad někde kolem 120 Kč) a pokud by jich člověk potřeboval více do soupravy, stačí vlastně jen obrousit nálitky, nastříkat a doplnit podvozky (leptané 26-2 vyrábí třeba Hekttor).

100_1098

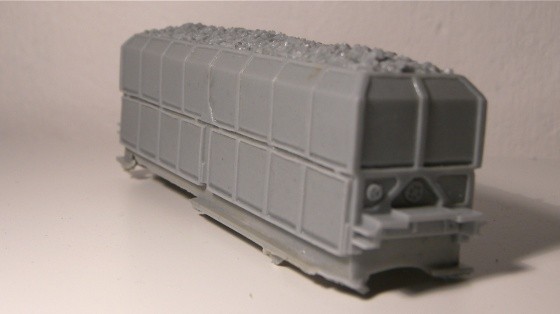

Když se to v soupravě promixuje třeba s klasickými „Wapkami“ (Falls), nebude to určitě vypadat špatně. Stavbu mám v dlouhodobém plánu.

100_1096

Dalším kouskem je Bobina od p. Číže, kterou jsem vyzvedával kolegovi na burze.

100_1014

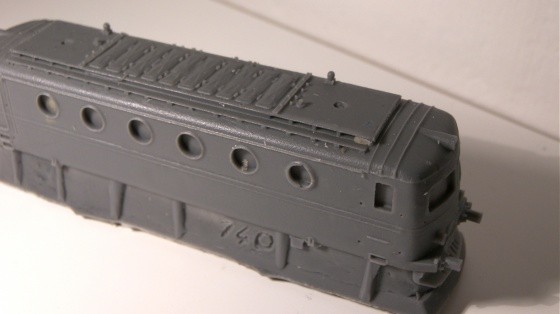

Dnešní řada 140 je vhodná především pro úpravu pojezdu BTTB bobiny, kdy dojde k ostranění otočných čelníků, největší to slabiny pojezdu.

100_1006

Provedení je myslím pěkné.

100_1009

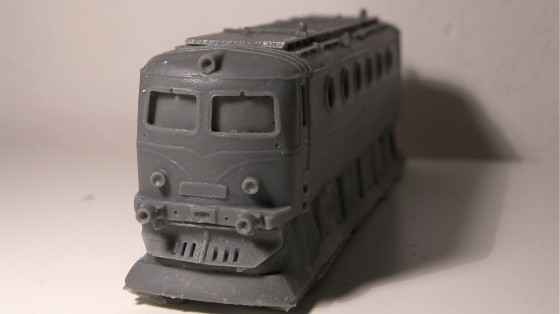

Jako všechny odlitky od p. Číže je provedení trošku krupičkovaté při bližším pohledu, způsobené technologií odlévání. Ale po přestřiku tmelem se to ztratí (alespoň z mé vlastní zkušenosti tedy ano).

100_1010

Původně jsem myslel, že to pravé okno ve strojově je chyba, ale je to tak správně.

100_1012

Provedení střechy je rovněž dobré.

100_1014

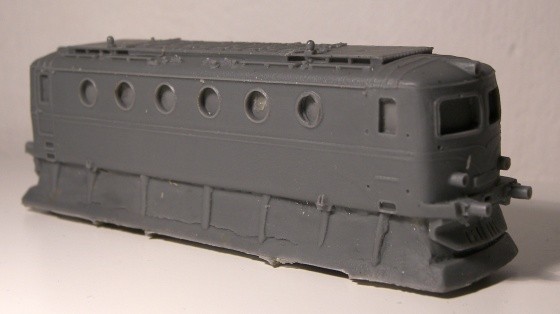

Mimo jiné zde nejsou znatelné přechody jednotlivých částí skříně jako u BTTB výlisku.

100_1016

Nějaký slušivý nátěr a byla by z toho pěkná mašina.

100_1015

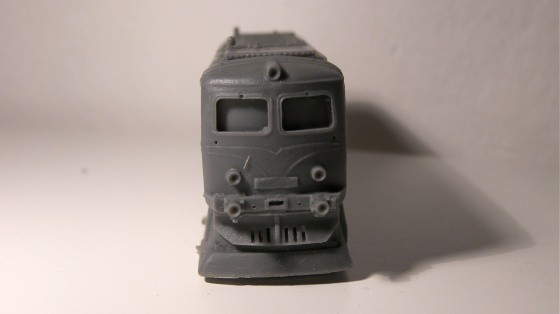

A oblíbené téma – najdete rozdíly mezi 753 a 754? Jestli byste rádi stavěli Brejlovce, tak byste asi měli, že ano…

100_0970

Oba jsou od p. Číže. A jak už jsem taky zjistil, ne vždy znamená, že když si koupím 753, že jí stačí nastříkat a je hotovo – občas to chce nějaké drobné úpravy. Třeba parní topení na pluhu už byste na lokomotivě dnes asi nenašli… 754 má (mimo jiné) třeba jinak umístěné písečníky (blíže středu rámu).

100_0979

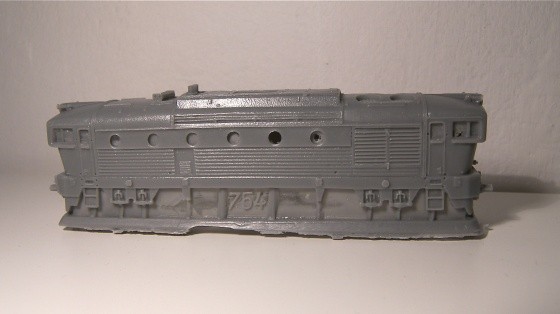

Má jinak umístěný chladič na střeše (ta krabička vlevo).

100_0981

Na čele má mřížku a zásuvku dálkového řízení (či jak se to jmenuje).

100_0983

Má dva vysoké výfuky.

100_0984

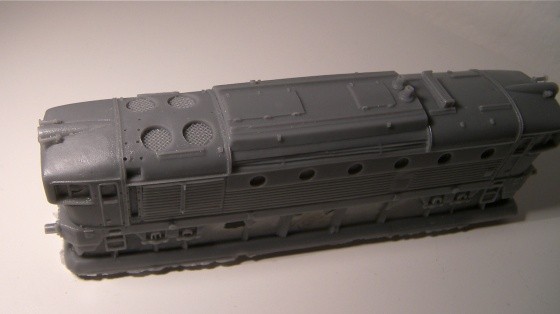

A po výdechu parního generátoru nikde ani stopy.

100_0988

Oproti tomu 753 v Čížově provedení má výfuky nízké.

100_09891

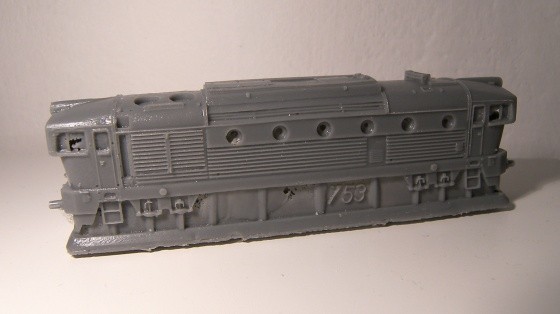

Záskuvka dálkového řízení není u řady 750 / 753 pravidlem.

100_0991

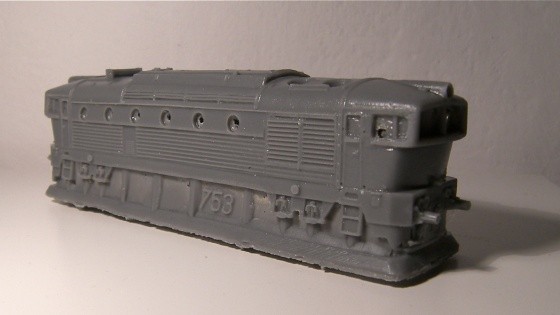

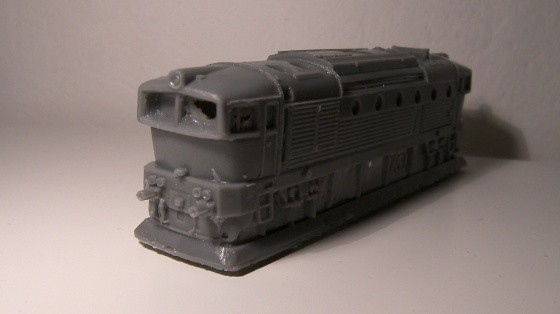

Písečníky jsou v čele rámu.

100_0992

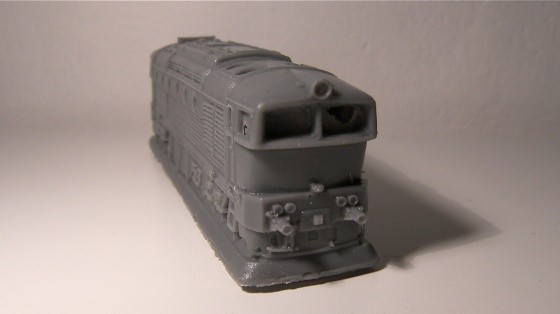

Parní vytápění je už minulostí, pokud stavíte stroje epochy IV, je naopak nezbytností.

100_0990

Rozdíly ve střeše – vlevo 754 (za povšimnutí stojí výfuky, umístění chladiče, absence výdechu parního generátoru u chladiče). Vlevo je „běžná“ 753.

100_0994

A další oblíbené téma, „naživo“ můžete shlédnout vedle sebe II. (šedá) a III. (lehce do hněda) série, obě od p. Číže.

100_1021

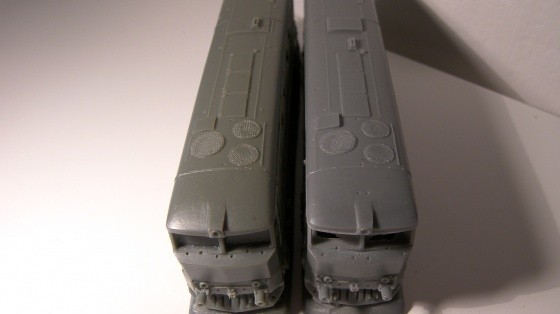

III. série je v provedení T478.2 (752), II. série v provedení T478.1 (751). Viditelné je jiné provedení výfuku na střeše.

100_1025

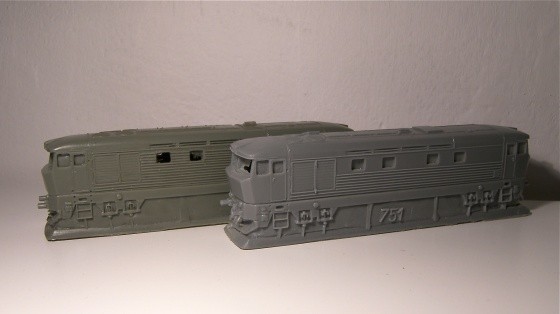

Nejlepší je asi odkaz na starší článek o základních rozdílech skutečných lokomotiv.

100_1018

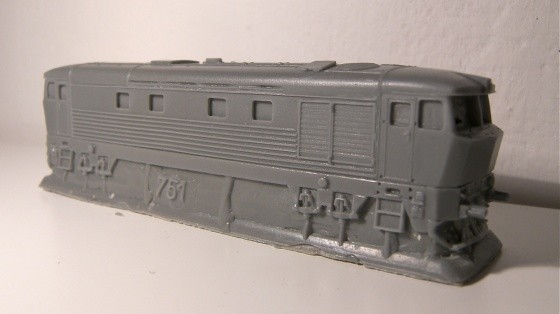

Druhá série T478.1 se ještě celkem povedla (samozřejmě má sražená čela a plochou střechu, což třeba mně osobně trochu vadí, ale někomu možná ne).

100_1023

Třetí série T478.2 je už jen taková nadstavba – například evidentně dolepované prolisy mezi okny kazí dojem.

100_1031

Kdo chce mít Zamračenou vymazlenou, neměl by zapomenout na odpovídající druh vytápění vlakových souprav. Hlavně odlitek 752 (zde jako III. série) nemá žádnou hadici ani kabel a pokud z ní uděláte 749 (V. epocha) nebo T478.1 (IV. epocha), je potřeba nějaké to topení dodělat.

100_1033

Konec konců ten výdech parního topení je u 752 asi také tak trochu „navíc“…

100_1028

Z tohoto odlitku je 751 219 ČD Cargo.

100_1030

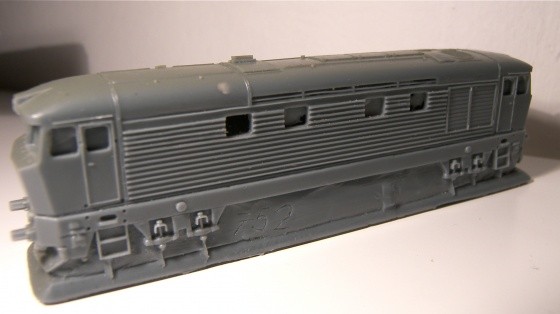

A žádnou další z něj popravdě neplánuji (alespoň bych nerad).

100_1031

Jeden starší Pomeranč…

100_5523

Toho jsem koupil bazarového, p. Číž má ještě zevnitř „razítko“ s adresou.

100_5532

Jedná se o „nákladní“ Pomeranč, tedy řadu 775.

100_5537

Ale musím říct, že odlitek se mi hodně zamlouvá a na jeho realizaci se těším.

100_5535

Detaily občas nejsou z nejrovnějších, ale jsou rozhodně z těch detailnějších a lépe provedených.

100_5524

Kvalitu povrchu by také mohly některé dnešní odlitky závidět.

100_5531

Dostalo mě super rámování oken.

100_5526

Ani celkovým tvarovým pojetím není určitě Pomeranč špatnou volbou.

100_5528

Řídící vůz 954 (dnes už se to zase 954 „nejmenuje“, ale já jsem na to zvyklý) – tedy „doplňek“ k motorovému vozu 854. Výroba p. Molata.

100_5540

Stěny jsou super hladké, to je určitě výhoda.

100_5544

Třeba proti 853 od p. Číže je však zjednodušeno provedení zaoblení čela a myslím že není tak povedené.

100_5545

Vyrývané dveře už jsou téměř klasika, i když já pro tuto technologii moc nejsem.

100_5552

Vytržená forma – díra nedíra, furt se zalívá… Nic, s čím by si jehlový pilník neporadil.

100_5541

Reflektor připravený na osvětlení.

100_5547

Klimatizace a větráky.

100_5549

Sehnat odpovídající tónované zasklení může být problém. Jestli máte nápady jak na to, můžete psát do komentářů.

100_5551

Až by se to dalo do laku, tak to určitě nebude špatné, ba naopak.

100_5546

Okapy.

100_5553

Čelo je slušné, stejně by mělo být natěsno spojeno s vozem 054 nebo s 854.

100_5555

No moje pocity jsou podobné jako nedávno při shlédnutí City Elefanta – dá se to, ale chce to trochu práce.

100_5556

Když už je 954, tak to chce i 854… Následující sice není přímo čistokrevná 854 (pokud se nejedná o jednu ze dvou 854 zachovaných v původním stavu), ale o 853 p. Číže.

100_1052

Ta je kvalitou trošku někde jinde než řidičák 954.

100_1046

Jen povrch je opět lehce hrubší.

100_1048

Ale to se ztratí pod barvou.

100_1045

Ve střeše už je vidět, že se forma taky vytrhla…

100_1058

Druhé čelo je také pěkné.

100_1059

Důkaz, že se jedná o 853.

100_1056

Pokud jste ještě neviděli odlitek služebního Rybáku, tak skočte na vedlejší článek o jeho stavbě.

A na úplný závěr jeden dlouhý Ikarus.

100_5182

Částečně vybroušený.

100_5172

Je to práce p. Molaty.

100_5180

Akorát jsem slyšel, že snad s jeho výrobou končí?!

100_5176

To bude pro dnešek vše, příště bude aktualizace snad zase nějaká stavební 🙂

100_5179
