ČD Aee a Bee – rekonstrukce ŽOS České Velenice (+bonus)

V 90. letech se ukázalo, že ze západu začaly přijíždět vlaky vyšší kategorie a naší odpovědí byly často vozy typu Y. Logicky tak začaly vznikat snahy vylepšit vozový park ČSD a ČD různými způsoby. První prototyp vozu Bee vznikl v roce 1992 a jednalo se na dlouho o jediný kus. Až mezi roky 1995 až 2000 byla vyrobena série vozů Aee a Bee rekonstrukcí starších vozů B a Bc.

Celkem bylo vyrobeno 33 vozů druhé třídy a 20 vozů první třídy. Zůstala zachovaná velká část skříně včetně všech typických znaků, naopak velké obměny se dočkal interiér změnou sedaček, obložení atd. Prototyp byl v unikátní modro-šedé. (Zdroj foto a více info: https://www.parostroj.net/katalog/ov/formular.php3?ind=181)

Vozy se nejprve vyskytovaly v nátěru typickém pro svou dobu – polomáčené schéma včetně polomáčených dveří, střecha “asi” šedohnědá. Později byly vozy přelakovány do novějšího schématu s dveřmi zelenými, jak dokládá i tento výstřižek z videa. Raritou byly červené přechodové dveře i zvenku.

Celé video, odkud je výstřižek, je k vidění na youtube. Z dnešního pohledu už neobvykle řazené soupravy a velká historie 🙂

Pro vůz Aee je vhodné (nutné) vybrat vůz první třídy, aby se dal použít původní interiér. Pro vůz Bee se dá část interiéru druhé třídy také použít.

Leptané sady jako obvykle – rámečky zvlášť, a z kartonu nové střešní větračky a další potřebné díly.

Část vozů byla rekonstruovaná ze starších “odporáků” (mřížky na střeše byly viditelně zavařené kusem plechu) se dvěma schůdky a dvěma kapsami na čelech. Další část vozů byla upravená z vozů Bc (lehátkové) už v typu Y/B70 (tři schůdky a bez mřížek). Lze tedy vybrat od Tilliga kterýkoliv z typů a podle toho pokračovat ve stavbě.

Pro reko z novějších vozů musí pryč klasický tilligův neduh – dvě velké kapsy pro kabely na čelech

Měly by v tom případě jít pryč i úhlopříčné výztuhy na přechodových dveřích.

Vyřezání bočnice je podobné jako u maďarských Bh – musí se ubrat opravdu hodně z vrchní hrany. Mělo by zůstat max 0.5 mm materiálu a chce to zkoušet a ubírat dál. Problém je, že Tillig asi měřil velikost okenních otvorů na odstrojeném voze. Pak vyrobil okenní rámy, aby pasovaly do otvorů. Proto jsou tak tenké, protože mu půlka šířky logicky chybí. Okno u skutečného vozu je jak zárubně u dveří – rámy objímají otvor i zvenku. Takže okna u leptaných bočnic Bee (i u ostatních našich leptů) jsou vlastně větší než u Tilliga, protože se do nich vkládá celý rám více odpovídající svými rozměry.

Když se podíváte na nějaké fotky vozů Y první třídy, tak žlutý pruh značící první třídu má 100 mm. A pasuje přesně mezi střechu a okna. Od toho se snadno vezme míra, kterou má prostor nad rámem.

Zpět ke stavbě, to bylo jen tak na vysvětlení toho, proč ta okna “zase” nesedí k Tilligovi. Nalepené jsou obě bočnice.

Střecha vozů Aee má nové kulaté větrací výdechy nad chodbou. Přesunuté jsou také 3  kuckuck větračky o něco výš.

Bočnice opět nejdříve šedo-bílou.

Pak vymaskovat jen spodní pruh a opět celovozový nástřik zelenou.

Pro rohy se výborně osvědčila maskovací páska Model Craft šířky 3 mm – pasuje tam přesně.

Zelená Agama, RAL6001.

Rohy skříně díky pásce pěkné čisté a rovné.

Žluté obtiskové pruhy první vozové třídy urychlí stavbu, protože se nemusí nic znovu maskovat, a navíc v tenkém prostoru oken, kde by se s maskou nebylo kde chytit. Obtisknul jsem vůz bez střechy a hranu obtisku jsem schoval pod budoucí střechu.

Obtisky pro oba vozy – každý si vybere, co potřebuje. Pro Aee se používají spodní popisy se 160 km/h a RIC režimem, pro Bee jen 140 bez RIC. Vozy Aee mají nad číslem vozu značku ČD (používaná při vozech pro mezinárodní provoz), Bee je bez ČD značící určení pro vnitrostátní provoz.

Obtisknuto a vlepené okenní rámečky. U rámečků jsem musel zase selektivně ustřihávat místa, kde to nepasovalo.

A dveře natřené štětcem červenou agamou.

Nyní je potřeba trocha práce na spodku.

Pro interiér Bee je potřeba uříznout původní interiér za šestým oddílem a dodělat velkoprostorovou část.

Na to jsem si udělal jen polovinu interiéru.

Díky čtveřici zámků na rámu drží každá polovina interiéru spolehlivě na dvou místech, takže se nebude kroutit ani hýbat.

Původní oddíly jsem natřel hala-bala štětcem na šest sedaček místo osmi, což bylo součásti rekonstrukce.

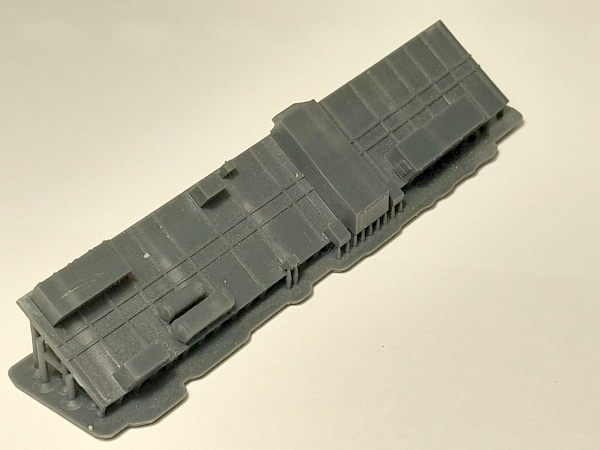

Na spodcích jsem proházel bedny tak nějak podle fotek. Využil jsem jen ty původní a podle jejich velikosti jsem je proházel.

Jen z kartonu jsem dolepil pohledové čelo jedné bedny jako výparník klimatizace.

Z vozů jsem odebral všechna dynama – vozy mají opět CZE (centrální zásobování energie pomocí kabelu). Jde to ukroutit z náboje a náboj se zatře černou. Taková dynama zbydou třeba pro příští stavbu vozu WR, kde je jich potřeba víc.

Původně jsem žil v tom, že z vozů půjdou opět pryč zdrže – že vůz má kotoučové brzdy. Díky za opravu v komentářích – na vozy zdrže patří. Jako vždy je možné odstranit i přebývající výstupky na rámu podvozku, na které Tillig osazuje dynama nebo alternátory.

Zkušebně sestaveno, nic tomu asi neschází, může se jít kompletovat.

Vůz Bee má ve velkoprostorové části všechna okna výklopná.

Zbývá odvrtat otvory pro madla a zasklít vůz – zde už na místě původní okno dveří. Tady je další chyták, že vozy Bee mají mít okna ve dveřích menší než tyto. Pohledejte fotky, ale upravovat toto by znamenalo celé nové dveře… A není to zrovna detail, který by stál za nutnou úpravu. Zvláštní je, že vozy Aee mají okna původní.

Madla jen stříknout bílou základovkou.

Na místě osazené zpět topné kabely, natřené schůdky, natřená madla dveří, návalky a čelní zasklení.

Tady je už zaskleno a je tu vidět, jak mělko je fólie – to je právě důvod, proč radši udělám celou bočnici znovu, než nějak zasklívat okna samostatně. Takto se to může zařadit za tovární model od Tilliga a ten rozdíl v zasklení prostě poznat není.

Hotový vůz Bee – koukněte na ten dělený interiér, jakou parádu to udělá.

Poslední prací před skompletováním bylo zmatnění skel na WC.

Hotový vůz Aee – jen méně oken a žlutý pruh.

Jinak rozložená střecha a bedny proti vozu Bee.

Celkem pohodová a jednoduchá přestavba, k úpravě tam moc věcí skutečně není. Jen chytit tu horní hranu při řezání chce trochu chladnokrevnosti. Ono to takhle na fotkách vypadá jako nuda, ale ve skutečnosti tam je ten rozdíl proti spouštěcím oknům vidět opravdu dost.

Oba vozy se využijí především v IC/EC, i když vypadají klasicky jako obyčejná Béčka.

Opět platí podobně jako u vozů Bpee237 – kdo nepozná rozdíl, ten efekt přestavby neocení.

Kdo se ale ve vozech trochu orientuje, pro toho to můžou být cenné kousky do sbírky.

Opět se vrátím k např. IC Jože Plečnik, který měl 4 vozy běžně (i když jiné typy), nebo expresy Praha – Luhačovice, které jezdí ve své slovácké části dodnes v motorové trakci pětivozové. Našlo by se jistě příkladů dost, kde čtyřvozový expres s těmito vozy může kroužit i po vedlejší trati (neříkám úplně po lokálce).

Ono vlastně ani to běžné B není na osobní vlaky úplně dělané – bylo určené na rychlíky, pro delší cestování. A tyto vozy to jen pozvedly o něco větším komfortem pro cestující.

Vozy dodnes jezdí v Najbrtu 2, takže kdo si chce udělat jejich novější verzi, obtisky na to jsem také připravil.

Ještě jsem zapomněl na jeden detail – kolem dveří je skříň správně bílá, zelené jsou jen dveře, takže dotřít.

Oba vozy v kolejišti – ta okna dělají opravdu hodně a na vozech je hned znát, že jsou něčím jiné.

Takže super, další položka ze seznamu odškrtnutá.

Na závěr jeden bonus (lidi mají rádi bonusy, žejo?!). Pokud jste to dočetli až sem, zdá se, že jste nadšenci do moderních rychlíků, takže za odměnu jeden “pivák” Beer, kód KOV 273, později Bee273. Vozy rekonstruované od roku 1993 v ŽOS České Velenice navázaly na prototypovou rekonstrukci Bee a díky jejich nezaměnitelnému nátěru si vysloužily přezdívku Humberto (že je to barevný jako cirkus – chápeme?). Po dokončení série (x)eer pak teprve začala právě rekonstrukce Aee a Bee.

Proč Beer, když existuje od Tilliga/DSmodelu? Tillig neumí plná okna (respektive asi by uměl, ale prostě neumí) a neumí specifický interiér.

A opět jako u předchozích vozů – lepší udělat celou bočnici znova jen kvůli oknům, než to nějak flikovat do původních otvorů. A já si radši udělám vůz sice kvalitou třeba horší, ale poseru si to podle svého uvážení.

Bočnice je víceméně shodná s vozy B, jen jsou samozřejmě jiné rámy oken.

Vůz je na bočnici bílý (ne šedo-bílý RAL7035 jak bylo později obvyklé). Ale pozor – střecha jen RAL7035. Rozdíl neznatelný. Tady se v praxi ukazuje, jak velký význam (ne)má stříkat vozy odpovídajícím odstínem. Nevím jak vy, ale mně oči sice umí rozeznat odstíny bílé, když jsou vedle sebe, ale do mozku posílají vždy zjednodušenou informaci “bílá”. A tak, jestli nastříkám něco RALem 9010 nebo RALem 7035 nebo RALem 9002 je pro mozek úplně jedno, dokud nemá naprosto blízké srovnání. A ani tady to 95 % diváků nerozezná, dokud jim to neřeknu

Tady jsem chtěl zkusit jednu velkou partyzánštinu – celovozový obtisk. Bylo jasné, že to nemůže dopadnout perfektně, ale stačilo by, když to dopadne dobře. Ale trefovat tu růžovou se mi nechtělo, maskovat ty hokejky se mi taky nechtělo. Tiskl jsem na čirý papír kvůli nižší ceně. Šlo by tisknout i s bílým podtiskem, ale cena by byla nezajímavá a bylo by lepší to radši stříknout.

Na čelech, kde je nutné složit růžovou z více kusů, je samozřejmě nutná retuš, což zajistila míchaná bílá s červenou. Tam, kde se dvě růžové překrývají, vznikne kvůli chybějícímu podtisku “tmavá dvouvrstvá růžová”, což je nežádoucí. Ona to mimochodem vůbec není růžová, ona je to RAL4003 Fialová vřesová. Modrá je pak RAL5003, což je odstín stejný, jako na Najbrtu.

Po drobné korekci se to nakonec povedlo úspěšně.

Vůz má jen dvě větračky nad WC.

Rámy oken byly rozhodně šedé, takže v mém podání jsem to odhadl na něco kolem RAL7005 (šední středá). Příště bych je ale určitě udělal světlejší.

Co je zásadní, je interiér. Ten sice nese znaky oddílového uspořádání, ale úplně zvláštního a ještě v tak rozkošných devadesátkových odstínech, které by byla velká škoda nenapodobit.

Takže tady je nový interiér nutnost. Interiér lze zakoupit na eshopu i samostatně a dosadit si ho prostou výměnou i do továrních vozů Beer Tillig.

Zvláštností jsou různě velké malé-velkoprostorové oddíly.

V prostoru uličky jsou pak 4 dvojice sedaček sklopných.

Byl vyroben i jeden vůz ABeer, což byl jen Beer doplněný o žlutý pruh nad 4 oddíly a jiné polstrování sedaček. Interiér je tedy možné použít i tam.

Chyták je odstín obložení – taková světle tyrkysová. Namíchal jsem ze zelené, modré a bílé (pro zesvětlení). Dopadlo to obstojně.

Sedačky byly dříve tmavě hnědé nebo až černé, ty jsem natřel barvou Frame Dirt, ale může to být cokoliv v tomto tónu.

Pak se vyřádila červená permanentní fixa – obtáhnout rohy a dveře – všude, kde byly krycí lišty, byly červené.

Prostor hliníkových rámů oken a dveří byl také vždy červený.

Stejně tak stolky byly červené.

U vozu jsem opět proházel spodní výbavu dle fotek. Vozy Beer mají ještě špalíkové brzdy, takže podvozky není potřeba zbavovat zdrží.

A sesadit dohromady.

Nejproblémovější prostor obtisků kolem čelních přechodů zamaskují návalky a můstek.

No řekněte – poznali byste, že je to z obtisku?

Pak už jen zatřít okno WC, dosadit madlo, natřít kliky a schůdky, a sesadit.

Hotový vlastnoruční Beer – o tomhle voze jsem vždycky snil, takže další ze splněných přání.

Strana chodby je hlavní důvod, proč si Beer přestavět doma – plná okna a všimněte si toho průhledu do interiéru – je to paráda.

Strana oddílů odpovídá víceméně vozu Tillig, až na vyklápěcí okna WC. Takže vlastně taky neodpovídá.

Úplně si nedokážu představit, že z vozů Beer (a ABeer a BDeer) bude mít někdo nosnou řadu na kolejišti, ale jeden vůz do zamíchání do soupravy se jistě hodí.

Při koupi bočnice budou součástí klasické obtisky černé / bílé. Celovozové pruhy je možno dodat na dotaz (a na vlastní nebezpečí). Rozhodně to není nějaká “nálepka” jak občas nezasvěcení říkají, která se plácne na vagón a ono se to udělá samo. Potřebuje to klidnou ruku a velkou retuš.

Při připojení vozu se služebním oddílem a případně jídelního vozu je z toho komplet souprava vlaku vyšší kategorie.

Tak, na závěr e-shopový seznam položek k povšimnutí. Kdyby chtěl někdo obtisky na Aee/Bee samostatně, tak jsem je vytvořil jako samostatnou položku, ale lepší je to rovnou se správnými bočnicemi (kde už je obtisk součástí). První série je už rozebraná, další přestavbové sady budou skladem v první půlce února.

Sada pro přestavbu vozu Aee145/Aee152

Sada pro přestavbu vozu Bee272

Sada pro přestavbu vozu Beer

Interiér pro osobní vozy ABeer / Beer / Bee273

Obtisk vozu ČD Aee145 / Bee272 (ep. VI Najbrt)

Obtisk vozu ČD Aee145 / Bee272 (ep. V)
