Filigránská Rajka

DSC_9103.thumbnailJak už nasvědčuje název článku, bude se jednat o zpracování klasického vozu řady Uacs/Raj za využití původní stavebnice bývalé LPH, ovšem doplněné či spíše nahrazené zcela novým leptem z autorské dílny TTjeníka.

V prodeji je tato detailní leptaná sada u Hekttora nebo www.pojezdy.eu, příp. na modelářské burze u stolku p. Pohořelého.

DSC_8146

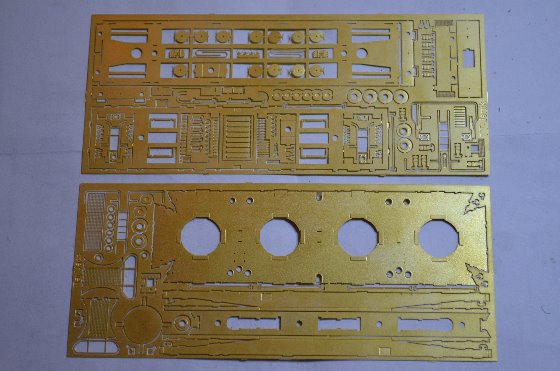

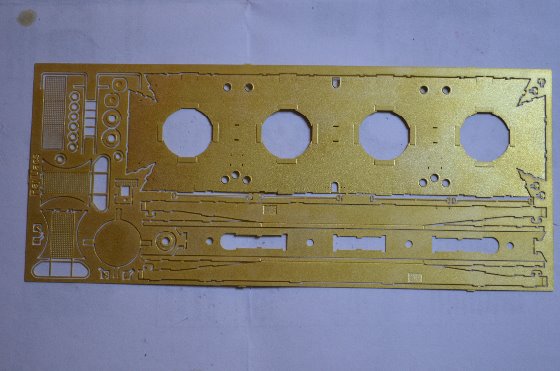

Jedná se o dva plechy leptaných dílů, je jich tedy dost a hodně těch malých. Rám vozu bude mít lomené bočnice, tak to je fajn, aspoň bude změna oproti původní plastové stavebnici.

DSC_8147

DSC_8148

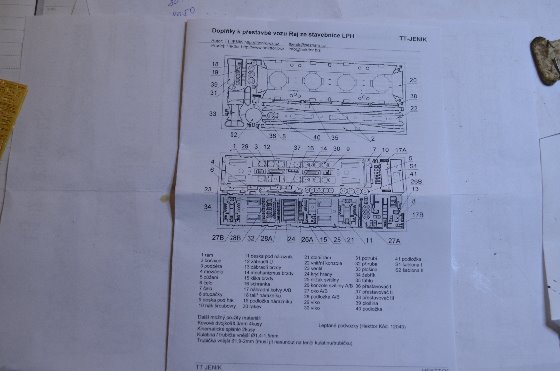

Nechybí ani podrobný návod, myslím, že to zvládne postavit každý, kdo už s lepty pracoval…

DSC_8149

No tak jdeme na to, nejdřív nosný díl rámu.

DSC_8150

K němu pak obě bočnice včetně osazení.

DSC_8151

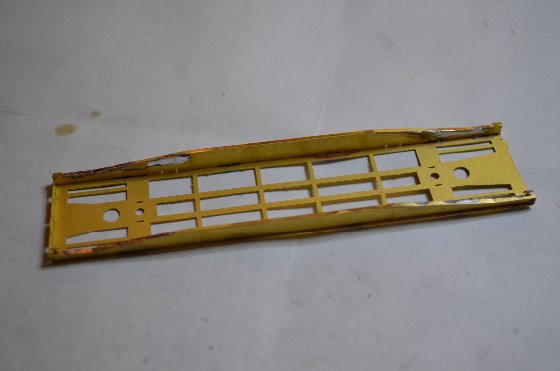

Pěkně to proletovat, vše krásně přesně do sebe zapadá také díky zámečkům.

DSC_8152

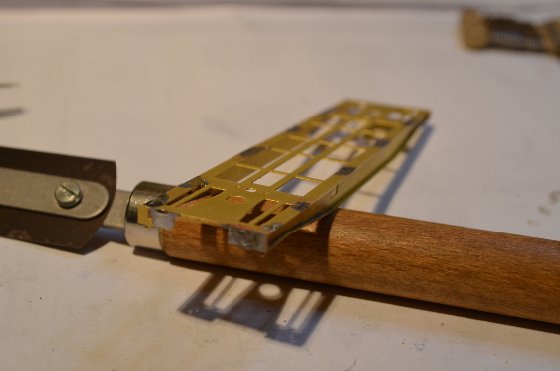

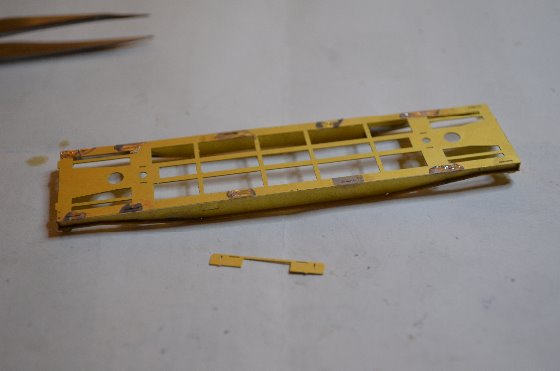

Na rám přijde ještě pomocné čelo.

DSC_8154

DSC_8155

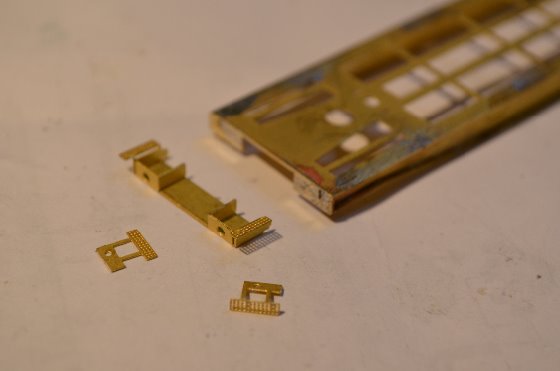

K němu pak bude následovat brzdařská plošina.

DSC_8157

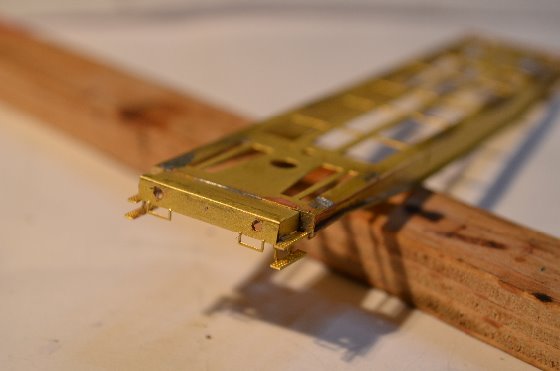

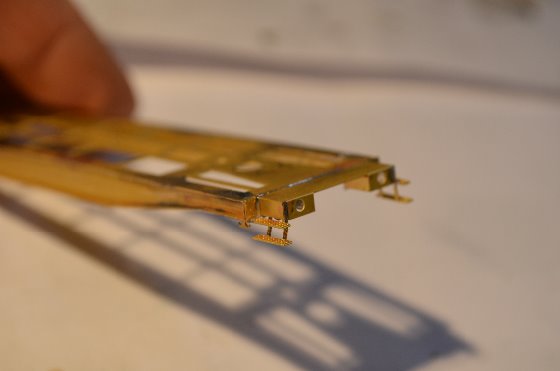

Tu je ještě potřeba osadit bočními stupačkami a venkovním čelem s madly.

DSC_8158

DSC_8159

DSC_8160

Drobné díly–opěrné desky, háky, zábradlí na plošinku a kotvičky, vše nejdřív připravit.

DSC_8162

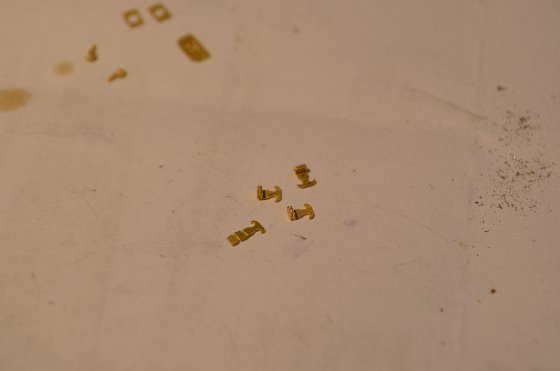

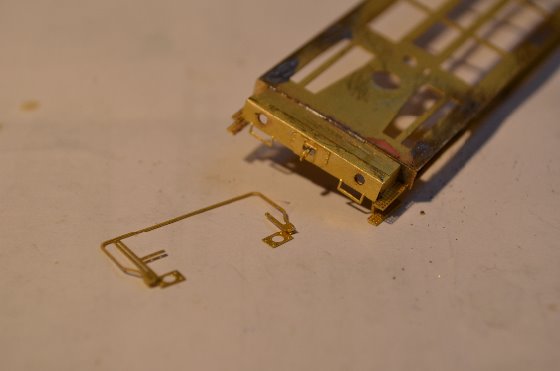

Dotvarovat kotvičky a taky zábradlí, které musí být přesazeno přes čelo.

DSC_8163

DSC_8164

DSC_8165

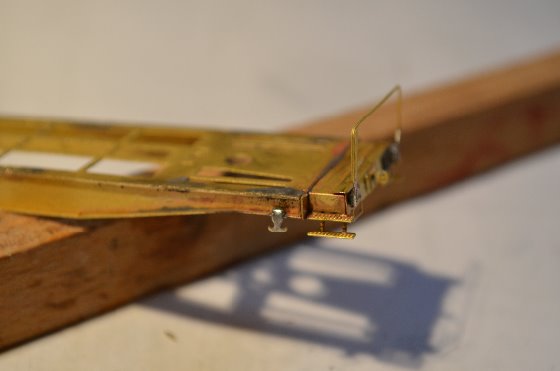

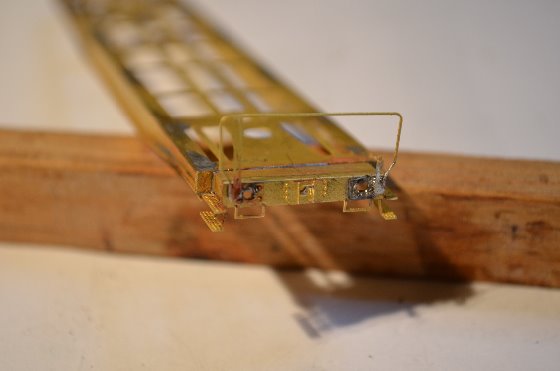

Doletoval jsem i ty kotvičky na boky rámu, zvolil jsem umístění z vnějšku, ale nejlépe je nastudovat fotky reálné předlohy takového vozu, kotvičky jsou na vozech umístěny různě.

DSC_8166

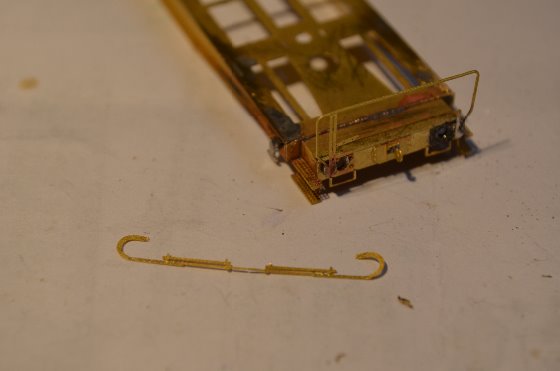

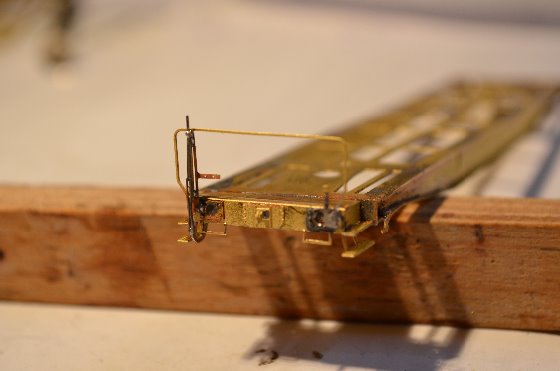

Trochu trpělivosti a sestavit tu tenkou věc – sice ruční brzdu.

DSC_8168

DSC_8169

„Našmikal“ jsem si trochu trubiček a hurá na sestavování nárazníků…

DSC_8170

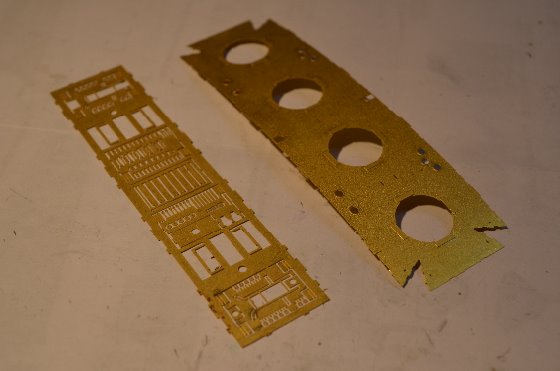

A pak přišla na řadu rakev. Plocha je díly tvarování proleptaná, takže je poměrně tenká, zevnitř jsou naznačená místa ohybů, stačí zlehka přejet zalamovákem a ohýbat.

DSC_8172

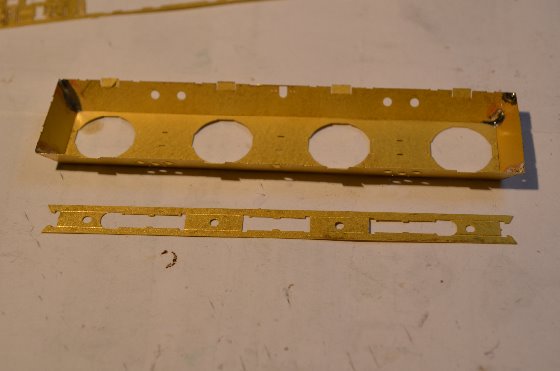

K ní náleží ještě spodní výztužný rám, na něm je nutné ohnout budoucí nosiče ovládacích táhel.

DSC_8173

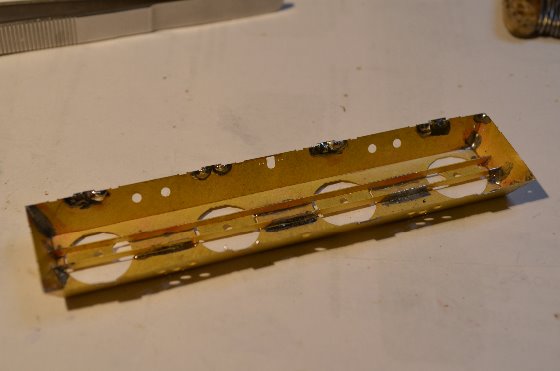

Do rakve ještě přijde vletovat žebro pro upevnění cibulí. Potom stačí sesadit a zaletovat.

DSC_8177

DSC_8179

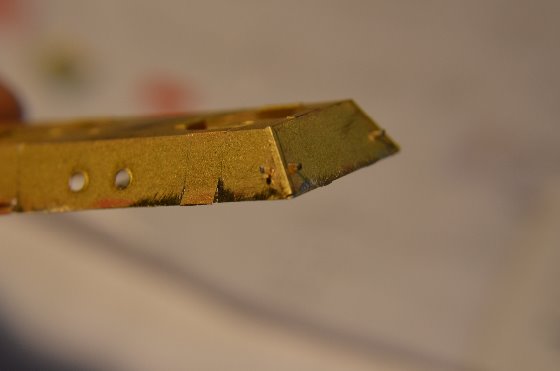

Hrany rakve ještě přijdou olemovat úhelníky.

DSC_8181

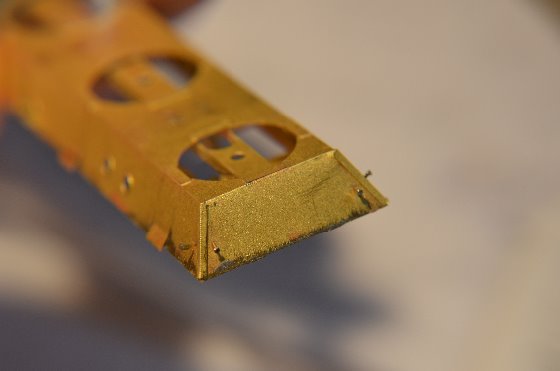

A ty mrňavé „camfrlíky“, to jsou držáky pro koncové tabulky. Přijdou taky naletovat na rakev, na čelo vzdálenější od plošiny.

DSC_8182

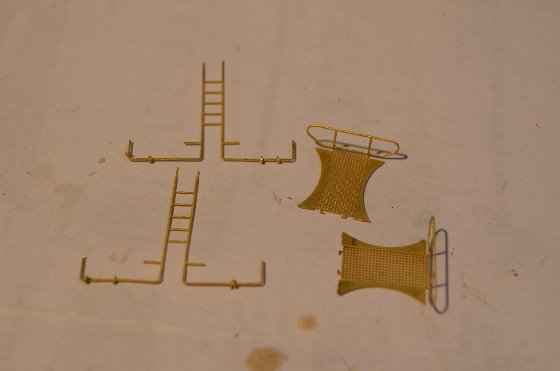

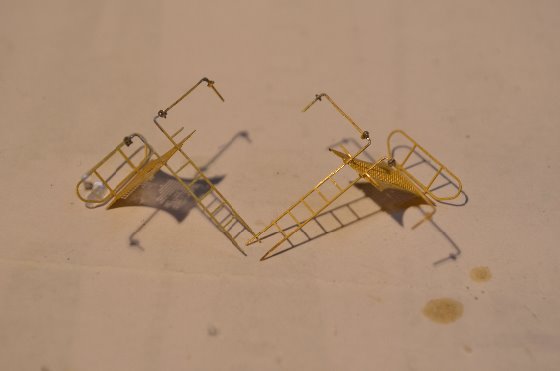

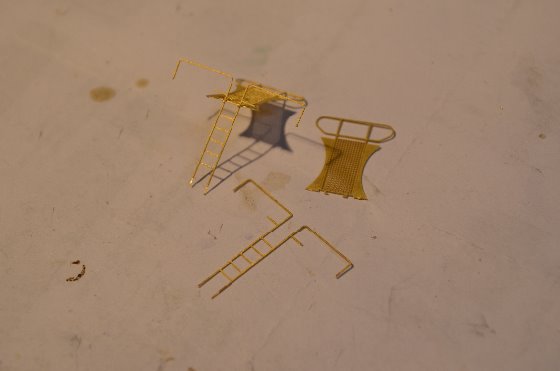

Ještě zbývají plošinky mezi cibule a zábradlí se žebříky. Tady je potřeba na madla navléknout malé podložky sloužící jako spojky.

DSC_8184

DSC_8183

DSC_8186

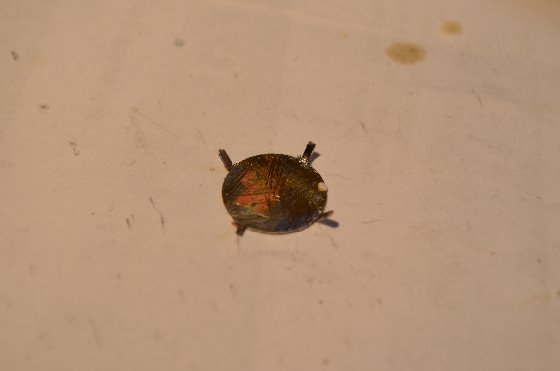

Tak a teď bude nutné upravit výlisky cibulí. K tomu jsou v leptu připraveny i přípravky. Jeden je na vystředění spodní plochy, zde budou navrtané otvory, do nichž se pak budou řezat závity M2.

DSC_8191

DSC_8194

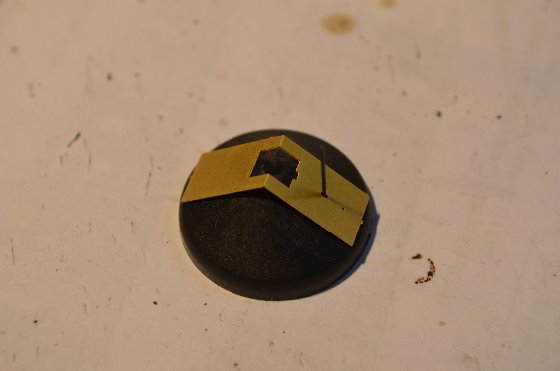

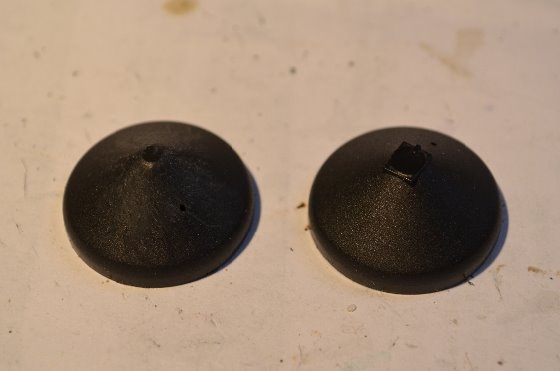

Horní díly je potřeba zbrousit, odstranit původní víka nádob, potom použít další přípravek a navrtat opět otvory pro háčky.

DSC_8192

DSC_8193

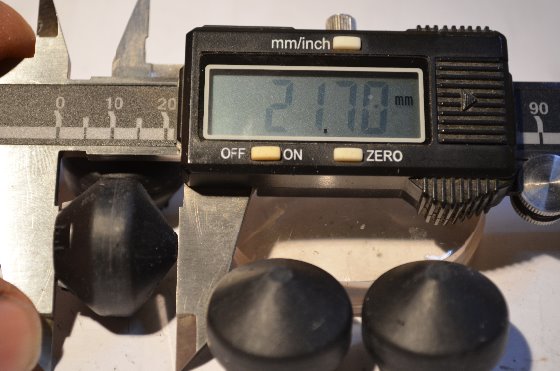

Nyní je možné obě poloviny cibulí slepit, potom je zase zbrousit na výškovou míru 21,7 mm.

DSC_8195

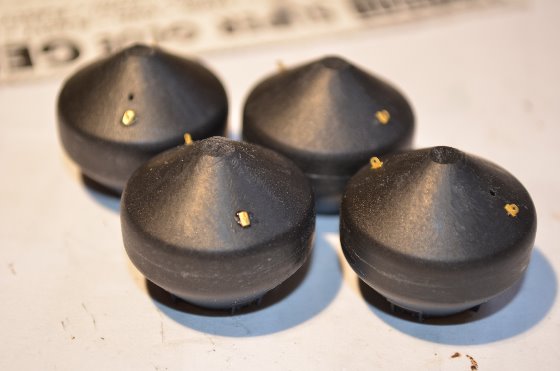

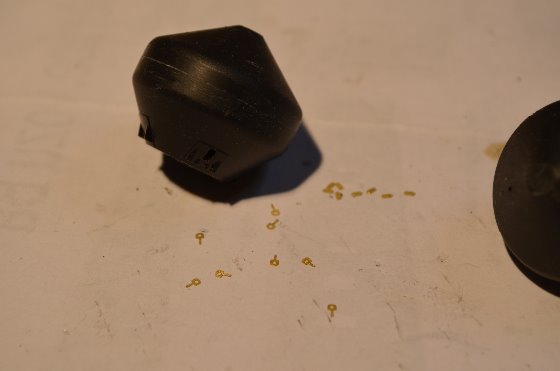

Do navrtaných otvorů v horních partiích zalepit ty závěsky i s podložkami a do otvorů navrchu zase drátky, které poslouží jako vodící pro nové poklopy. Pochopitelně jsem dolepil k cibulím i „choboty“.

DSC_8196

DSC_8197

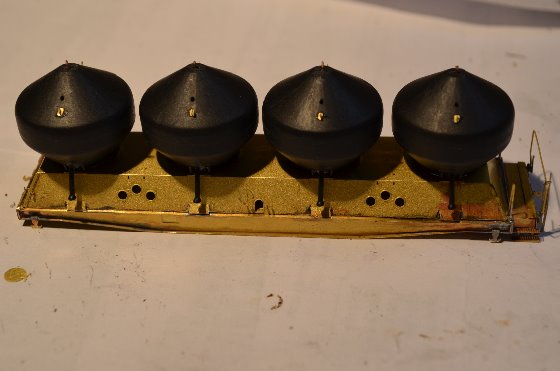

Cibule jsem ještě zkusmo narovnal na rakev, musím říct, že to bude paráda…

DSC_8198

Zbývá osadit ta horní víka, po přilepení zabrousit přesahující drátky.

DSC_8199

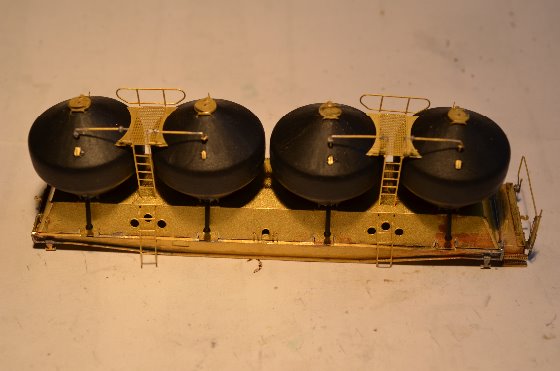

A opět jsem zkoušel sestavu, jak to bude vypadat.

DSC_8200

DSC_8201

Chybí už asi jen podvozky, a protože se plasťáky nehodí a ani nevejdou, musím najít leptané.

DSC_8202

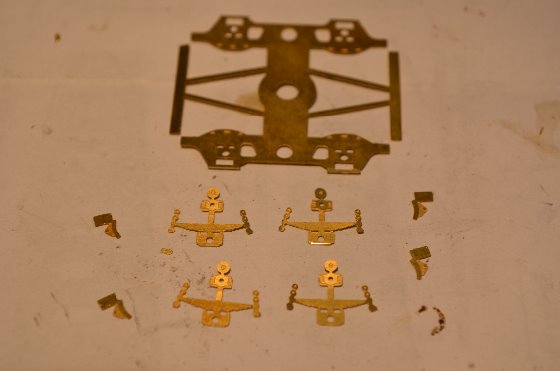

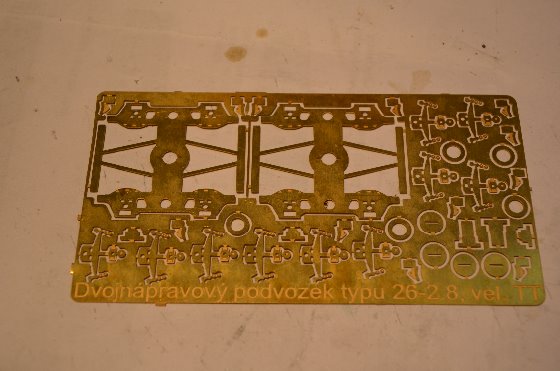

Fůra drobných dílků, ale nejlepší je všechno naletovat.

DSC_8203

DSC_8205

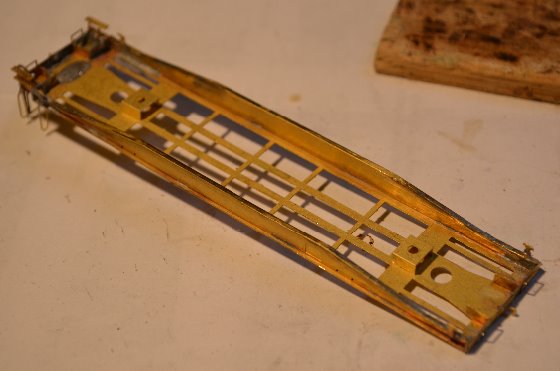

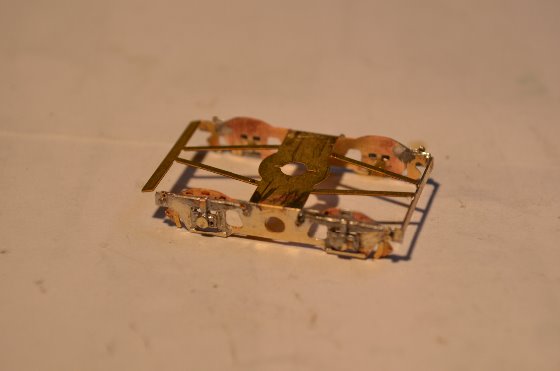

Do rámu musím ještě dosadit opěrky pro podvozky, málem bych na ně zapomněl.

DSC_8206

DSC_8207

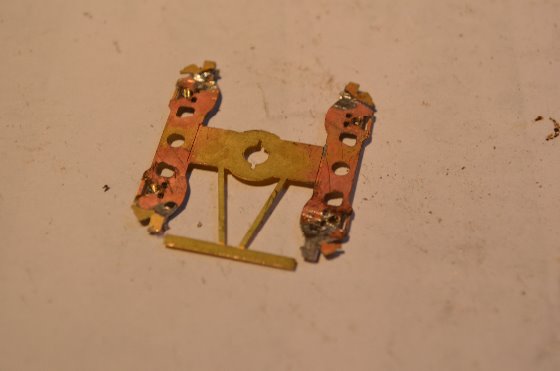

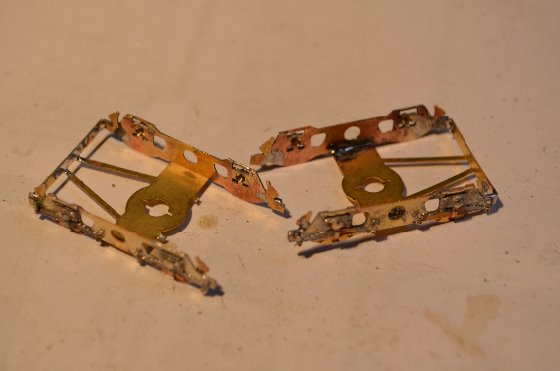

Po podvozků jsem si udělal zápichy, nahrazují ložiska a funguje to bez problémů.

DSC_8209

DSC_8210

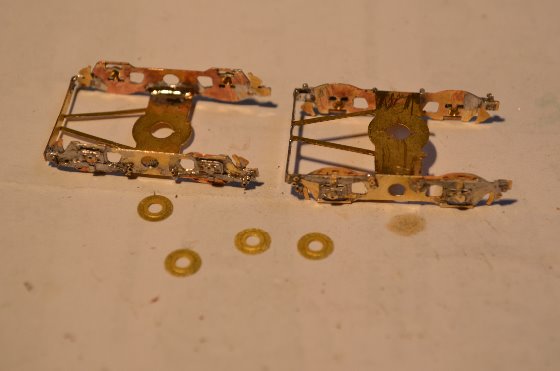

A protože upínací otvory jsou velké, autor pamatoval i na to a do leptu umístil i středící podložky, ty je potřeba taky přiletovat.

DSC_8211

DSC_8212

Hotové podvozky jsem vsadil do rámu a přišrouboval.

DSC_8213

Konečně je rajka na kolejích…

DSC_8214

DSC_8215

DSC_8216

Tedy ještě před zásahem lakýrníka. A protože bude z éry če-es-dé, tak to bude klasika, černý rám, červenohnědá rakev a žluté cibulky.

DSC_8218

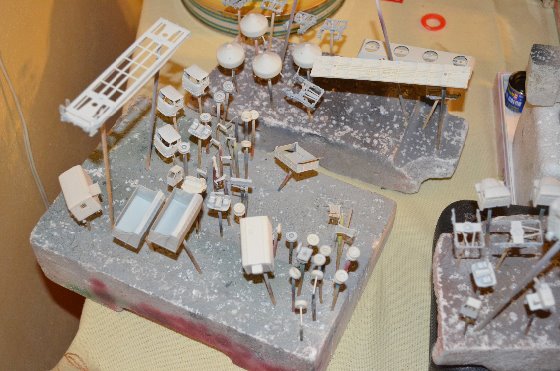

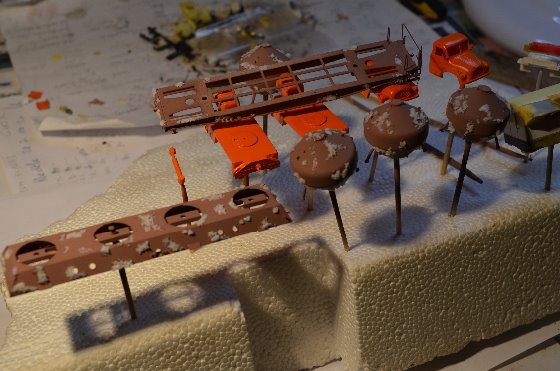

A asi na ní ještě vyzkoušíme solnou metodu. Pak lak, popisy z nabídky od p. Jirana, lak, upravit ještě patinu a sestavit.

DSC_8391

DSC_8393

DSC_9008

DSC_9010

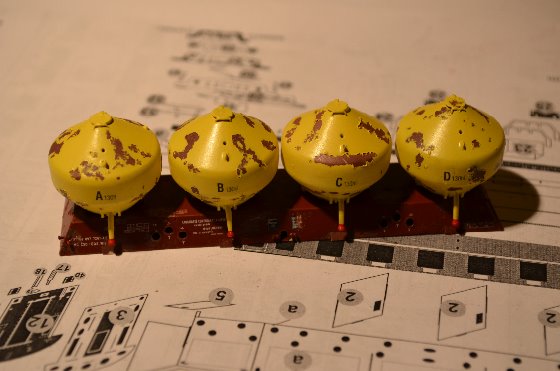

Cibule se musí přišroubovat, potom ještě doplnit táhla otevíracích mechanismů.

DSC_9011

DSC_9012

Po zkompletování a patině ještě doplnit poslední drobnosti – páčky přestavovačů.

DSC_9019

Doplnit o kinematiky a když taková filigránská, tak ji dopřejeme i Peho a spřáhla Kuehn.

DSC_9021

Dostala schválení a může do provozu a mezitím čekat na další své kolegyně.

DSC_9023

DSC_9024

DSC_9101

DSC_9103

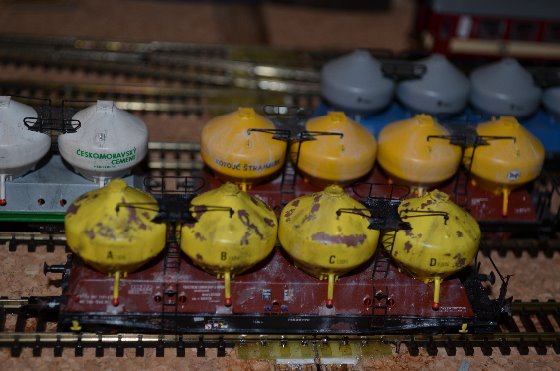

Porovnání: poslední snímky – rajka, jejíž stavbě je výše popsaná…

DSC_9104

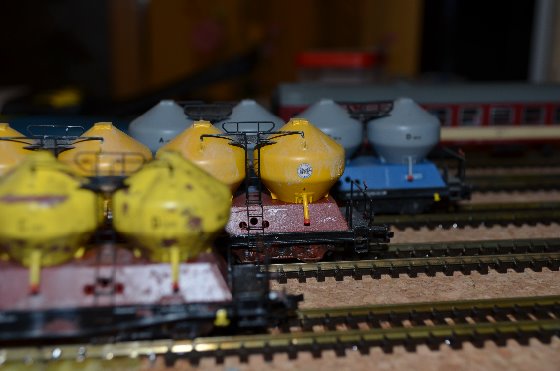

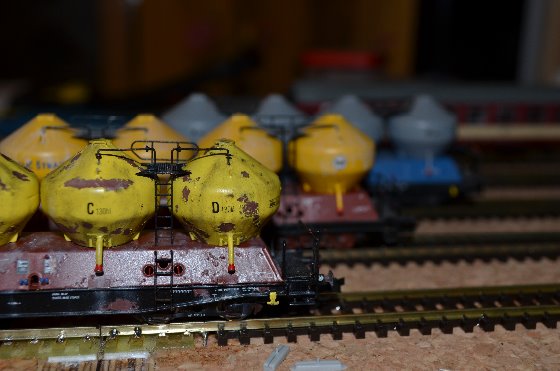

 …starší kousek ze stavebnice doplněný leptanými díly od fy. Detail…

DSC_9105

…a poslední – to je ještě původní bez doplňků…

DSC_9106

…pohled z „ptačí perspektivy“.

DSC_9107

Kolega Střelec poslal fotku vozů odstavených ve šturcu v Berouně pro porovnání patiny.

orezlé RaJky
