Hlubiňák pro převoz transformátorů jak má být…

DSC_2903…podruhé od Malé železnice. Už jsem jednou stavěl tyto  vozy, ale neodpovídaly verzi původních vozů, tedy tomu, co opouštělo brány českých vagónek, takže tentokrát se budu při stavbě modelu snažit co nejvíce přiblížit této skutečnosti.

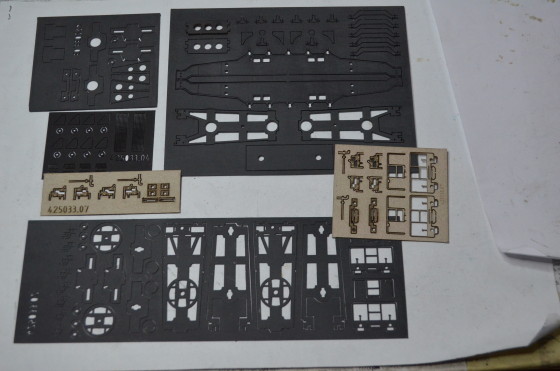

Vlastní stavebnici asi již nikomu představovat nemusím, základem jsou vypálené hlavní díly do černého plastu různých tlouštěk.

DSC_2747

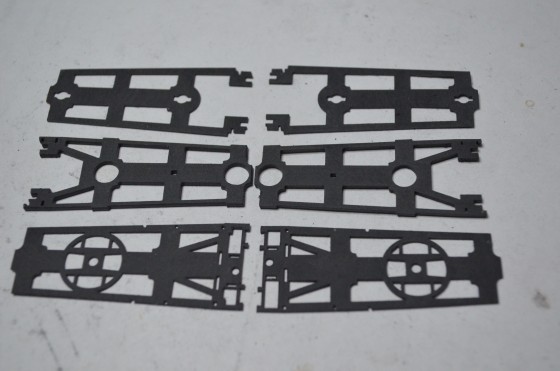

Stavbu opět začínám přípravou obou hlavních rámů podvozků, zároveň v nich upravuji i otvory pro podvozky typu 26-2, nebudou se upevňovat nasazením a pootočením o 90 st., ale vlepím do podvozků matičky M3, podvozky se potom jednoduše připevní pomocí šroubků.

DSC_2748

DSC_2749

DSC_2769

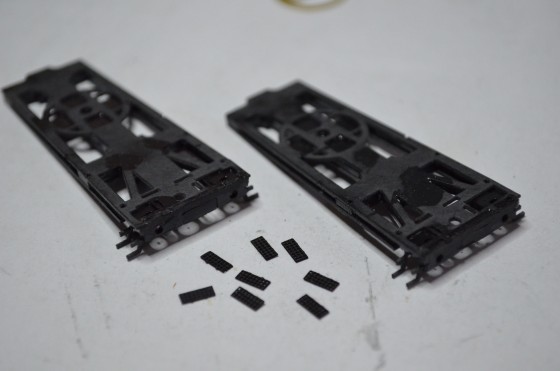

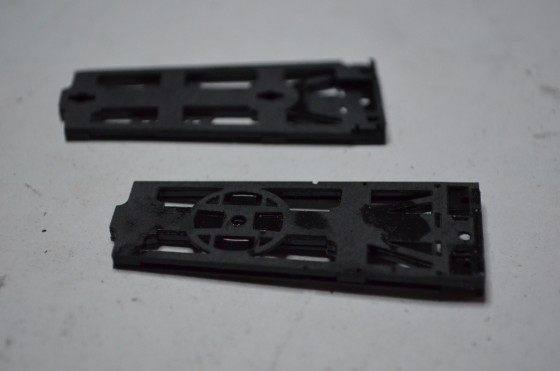

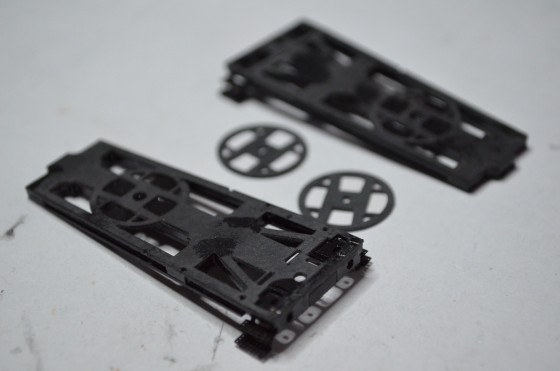

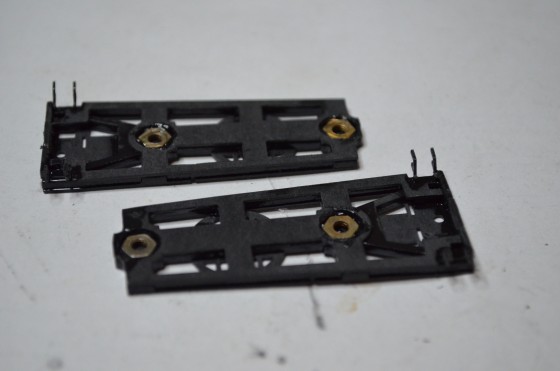

No a jakmile mám toto za sebou, dolepím na rámy držáky stupaček, pak i stupačky a točnice pod gondolu.

DSC_2770

DSC_2771

DSC_2789

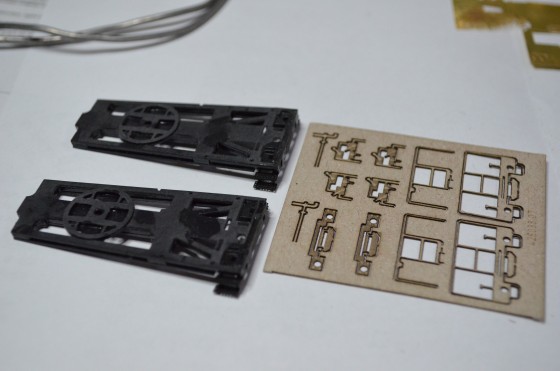

Následují kartonové doplňky v podobě zábradlí, ta jsou zapotřebí zpevnit, nejlépe asi prolitím řídkým vteřiňákem.

DSC_2836

Takže nyní rámy nechávám řádně proschnout a připravím si zatím k sestavení gondolu.

DSC_2843

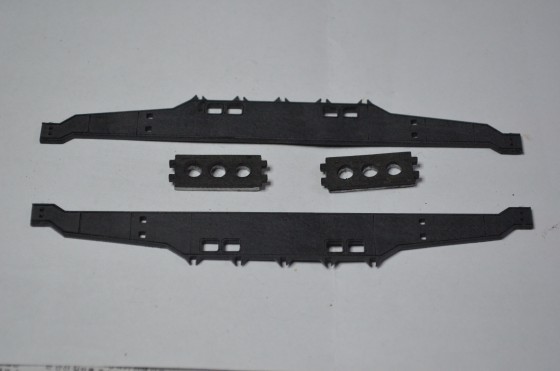

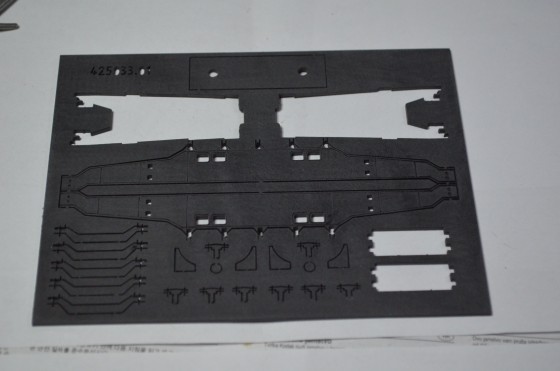

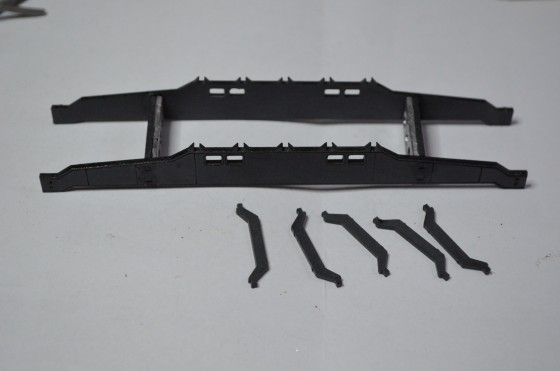

Nejdřív obě bočnice a nosná čela. A ještě spodní žebra, aby se gondola nezkroutila. Navíc jsem čela „vyztužil“ pláty olova, pro zvýšení hmotnosti celé sestavy.

DSC_2844

DSC_2845

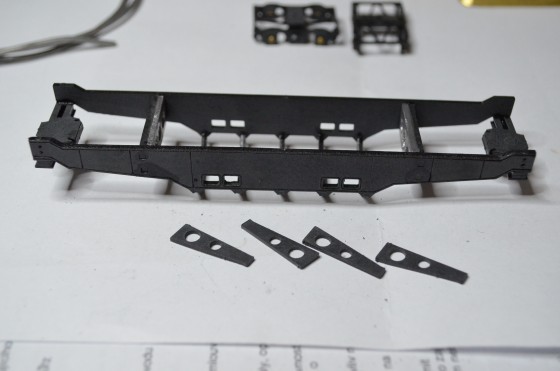

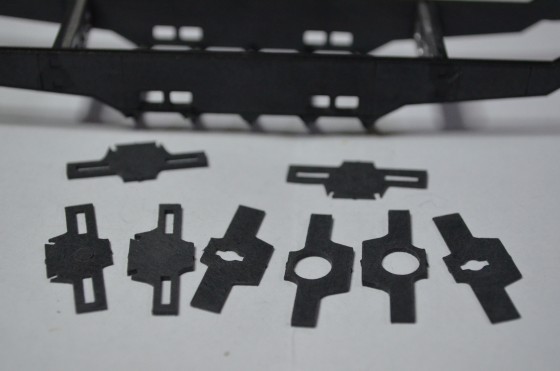

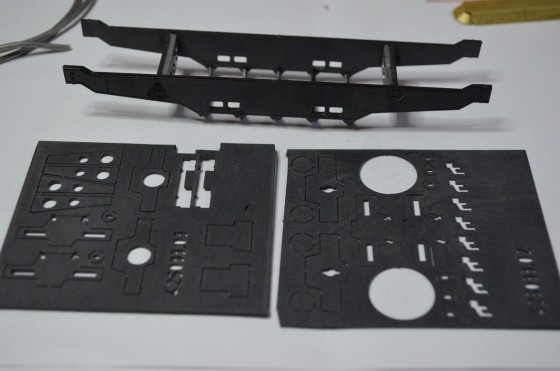

Potom je nutné připravit krajní domky, na nichž bude gondola zavěšena mezi podvozky. I zde jsem nakonec k finálnímu spojení použil matičky a šroubky, shodným způsobem jako u podvozků, při přípravě jsem byl nedočkavý a pozapomněl zadokumentovat. A ještě jsem připravil i žebra k domkům.

DSC_2846

DSC_2847

DSC_2852

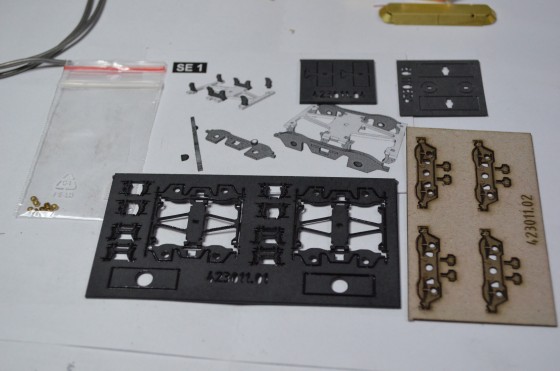

Opět jsem celou sestavu nechal řádně proschnout a v tomto mezičase se pro změnu pustil do sestavení podvozků. Jedná se o podvozky typu 26-2-8, rovněž z nabídky Malé železnice. Stavebnice je samostatná, obsahuje 2 ks podvozků, kromě návodu i mosazná ložiska.

DSC_2848

DSC_2849

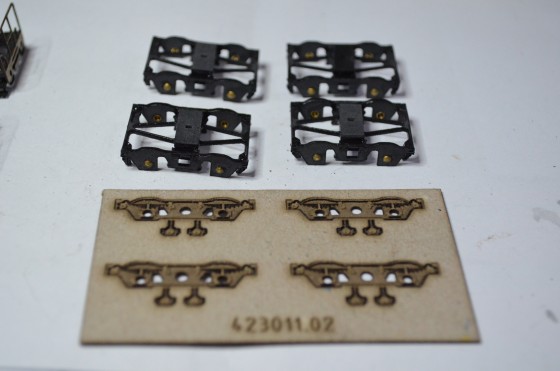

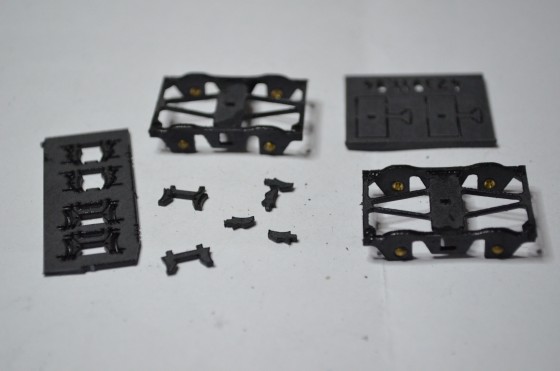

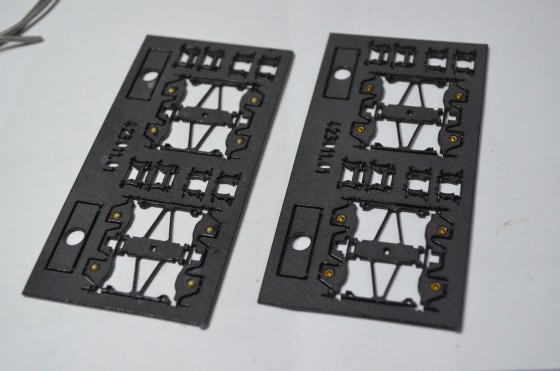

Nejdřív zalepím ložiska do bočnic, potom díly podvozků zkompletuji, doplním brzdové zdrže. Nakonec ještě doplním papírové masky podvozků včetně ložiskových domků. Opět nechávám proschnout.

DSC_2850

DSC_2851

DSC_2854

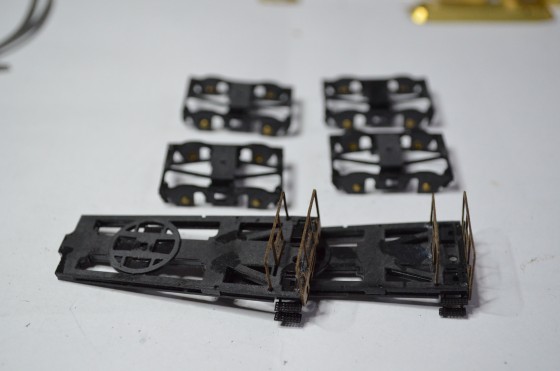

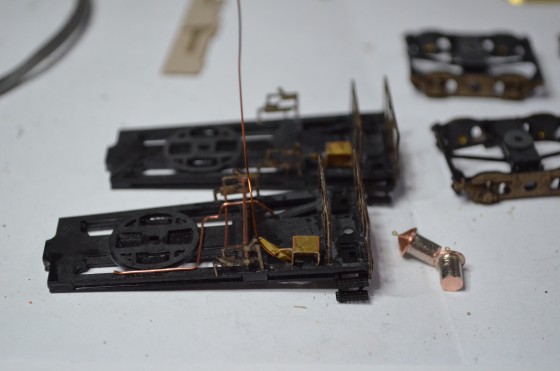

Beru zpět do parády rámy podvozků, musí se doplnit další detaily, nejprve ty papírové, tedy přestavovače, také čelníky, ty doplňuji o tažné háky. Co teď následuje je už taková ta „nimračka“, vyrábím si detaily – spojovací tyče mezi přestavovači vpravo a vlevo, brzdové rozvody, rozvaděče, vzduchojemy a brzdové válce včetně podpěr.

DSC_2853

DSC_2855

DSC_2856

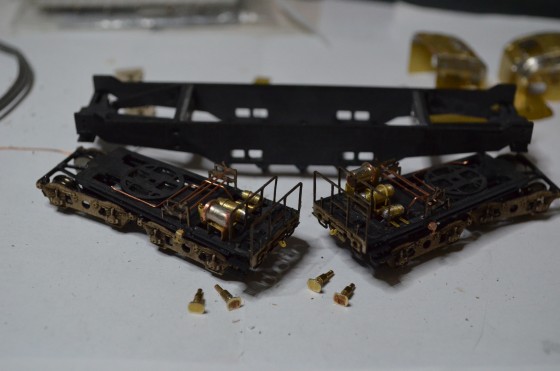

Ještě by to chtělo nějaké kotvičky a nárazníky, všechno používám mosazné pro maximální možné zvýšení váhy sestaveného vozu.

DSC_2857

DSC_2858

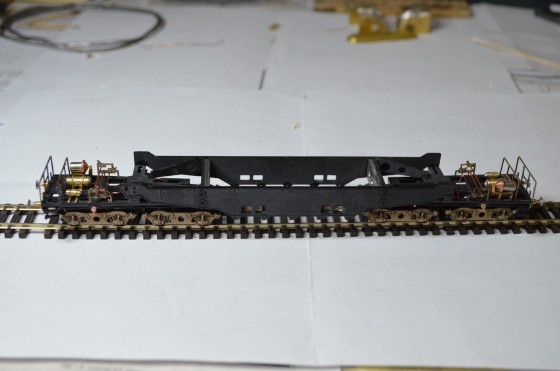

Pak ho zkušebně dávám dohromady, zdá se, že z něho zase bude fešák. Ale dobově mu takhle bude něco chybět, jsou to brzdové budky. Chvíli pátrám v zásobách – mám to, dva výlisky jsou na světě, můžeme pokračovat.

DSC_2860

DSC_2861

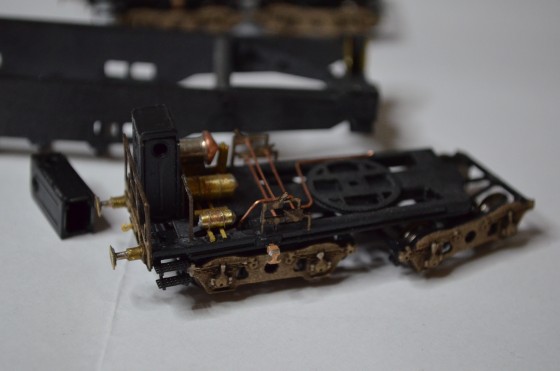

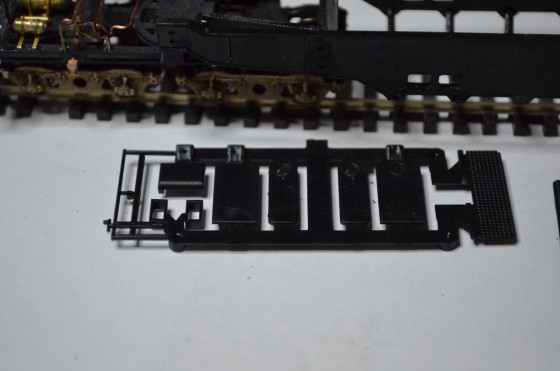

Sestavení obou budek je otázkou chvilky. Osazovat napevno zatím nebudu, jenom vyzkouším. A vůz je prakticky hotov, zbývá povrchová úprava, jo a ještě náklad.

DSC_2862

DSC_2864

DSC_2865

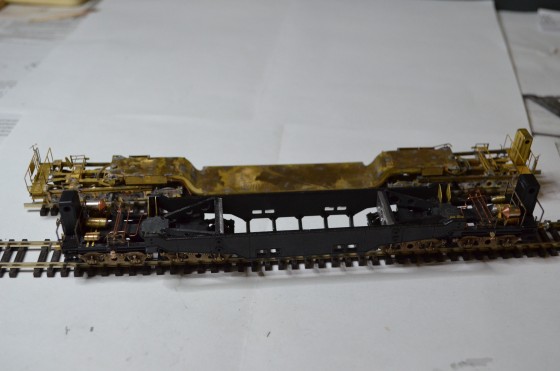

Ještě navíc takový porovnávací náhled…

DSC_2866

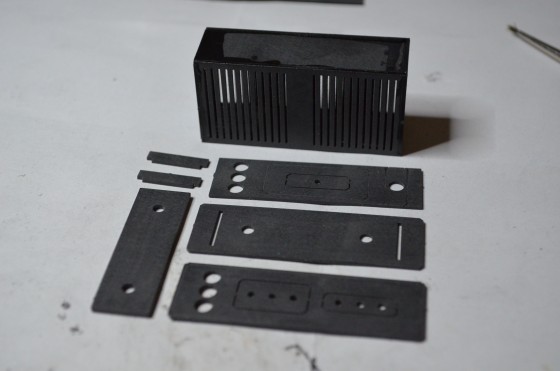

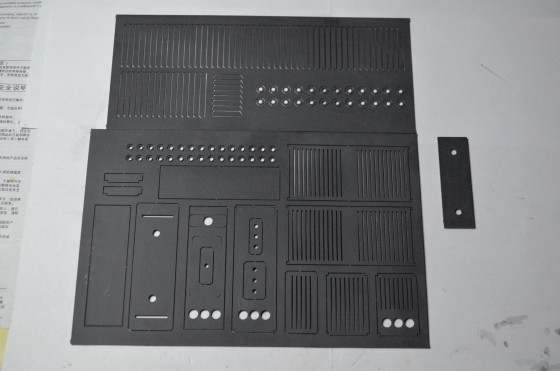

Takže trafo, je to opět stavebnice, hromada různě velkých obdélníčků, které stačí po vyřezání z desky začistit a slepit. Následuje doplnění žeber a krytů. Hotovo a všechno posílám lakýrníkům.

DSC_2875

DSC_2876

DSC_2877

DSC_2878

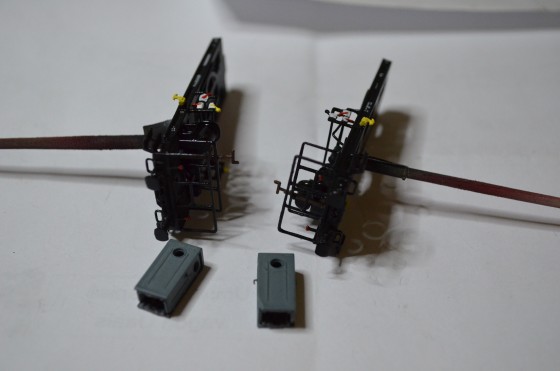

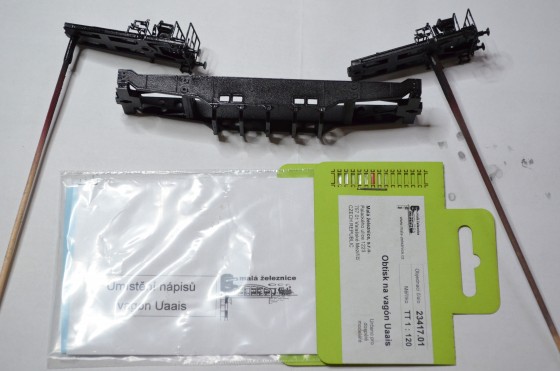

Celý vůz bude v černé barvě, pouze budky budou šedé. Obtisky použijeme opět z nabídky Malé želenice. Zvýrazníme detaily přestavovačů, kotvičky, držáky koncovek…

DSC_2886

DSC_2892

DSC_2893

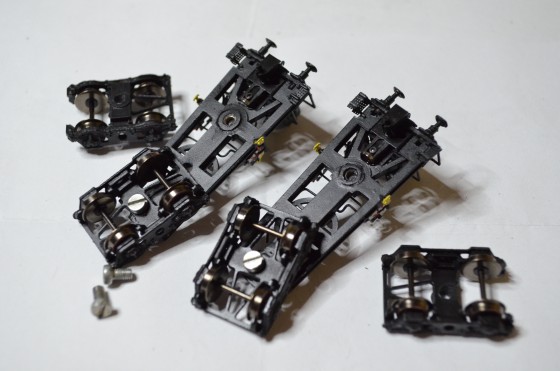

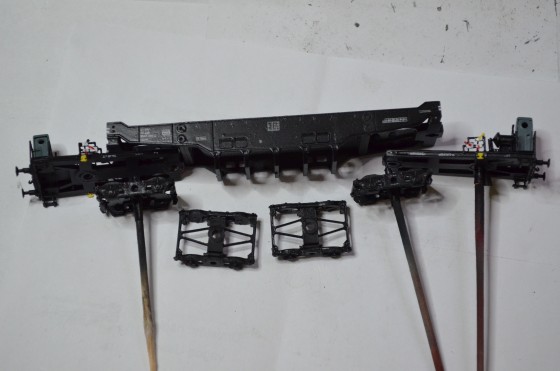

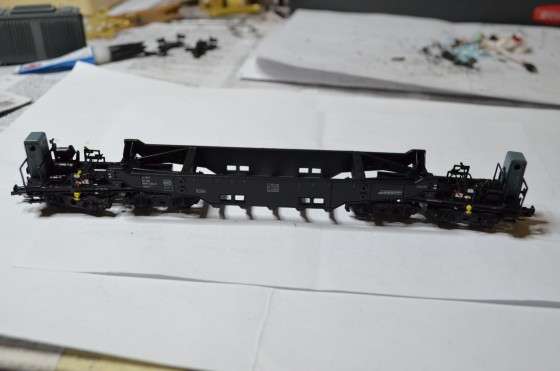

Podvozky nakonec osadíme dvojkolími , kinematikami Peho se spřáhly a můžeme zkompletovat s rámy, nakonec upevníme i gondolu a vůz je prakticky hotov.

DSC_2898

DSC_2899

DSC_2900

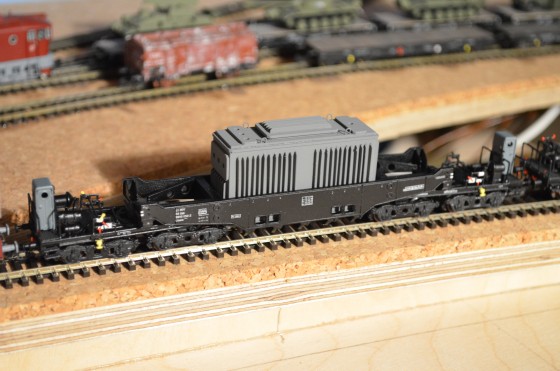

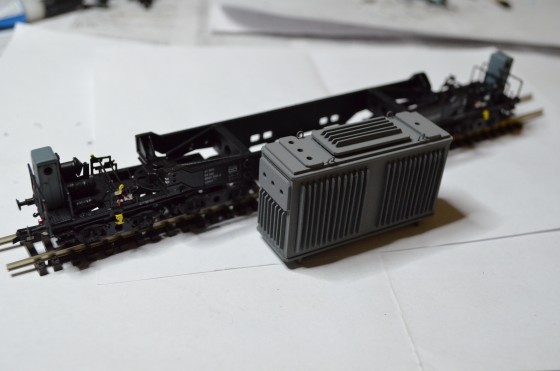

Doplníme náklad v podobě obřího transformátoru a vůz je již hotov

DSC_2902

DSC_2903

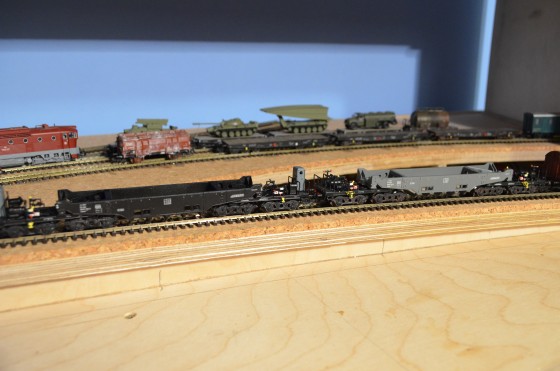

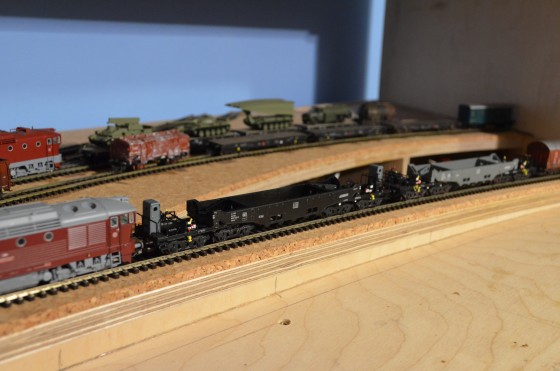

Pošleme ho do provozu na trať, asi spolu s dalšími hlubinnými vozy. Zatím to budou ty v poslední době postavé, ale časem asi opráším i ty starší, které jsem stavěl celé svépomocí někdy před 10-15 lety.

DSC_2919

DSC_2920

DSC_2921

DSC_2922

DSC_2927

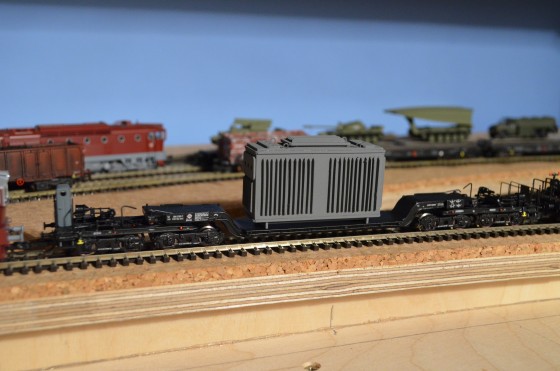

A na závěr jsem ještě přeložil „tráfko“ na ten filigránský hlubiňák ze stavebnice od TT-jeníka.

DSC_2932

Všem příjemné kochání nad stavbou. Je to zábavička a relax.

Stavebnici můžete zakoupit na e-shopu MojeTT.cz >>>
