Osobní vůz řady Bai čili „osmidvéřák“

Jedná se o typický osobní vůz našich tratí v rozmezí let 50.-80. let minulého století, který byl vyráběn v závodě Tatra Kopřivnice. Podrobný popis vozu je dostupný například v článku na Parostroji.

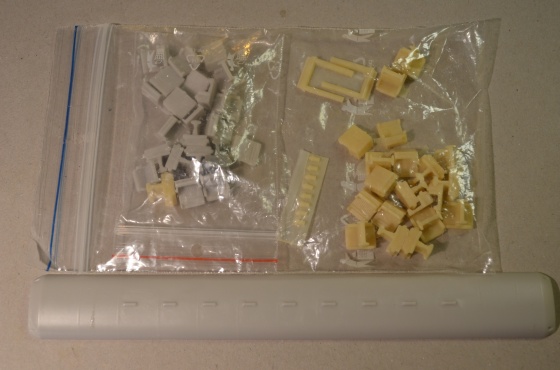

K jeho stavbě byla použita stavebnice z leptaného plechu od fy. Hekttor. Součástí stavebnice (plné verze) je kromě leptů vlastního vozu a podvozků také polyuretanový odlitek střechy, odlitky sedaček, čelních měchů a pružin na podvozky, ale také podrobný návod včetně historického popisu tohoto vozu.

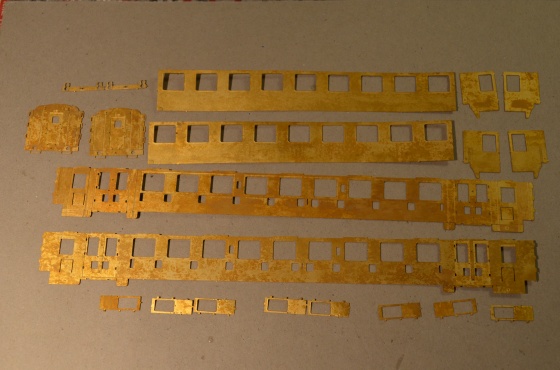

Vzhledem k již získaným zkušenostem se stavbou jsem si nejprve vyjmul hlavní díly dvojitého pláště vozu včetně dveří a čel.

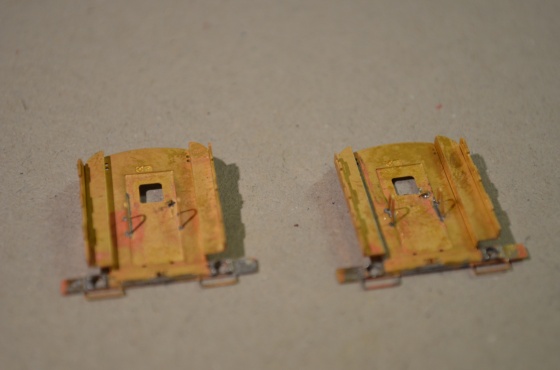

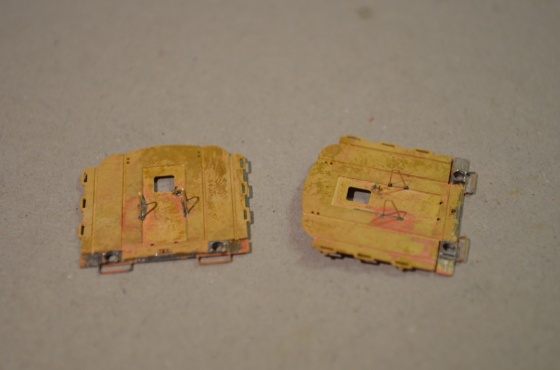

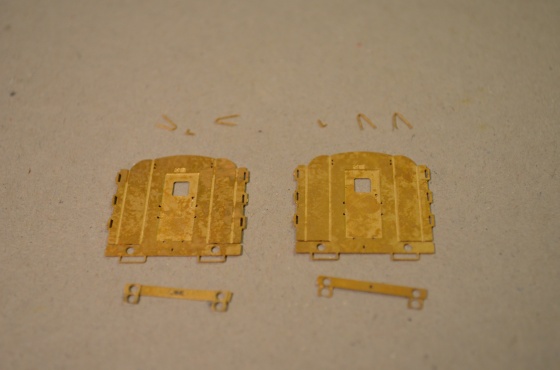

Jako první přišla na řadu kompletace čel vozu osazením veškerými detaily, tedy kliky dveří, madla, čelníky.

Následovalo jejich vytvarování podle předleptaných prolisů.

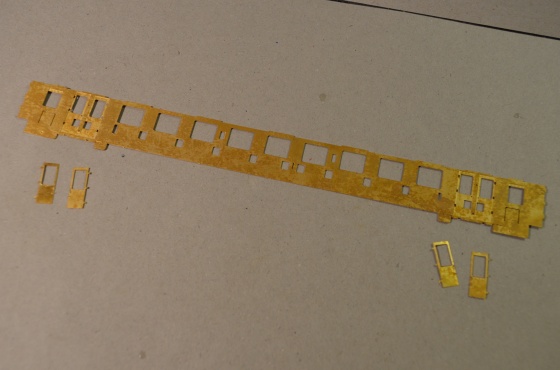

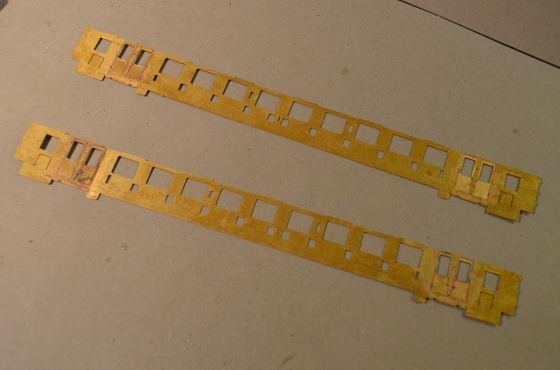

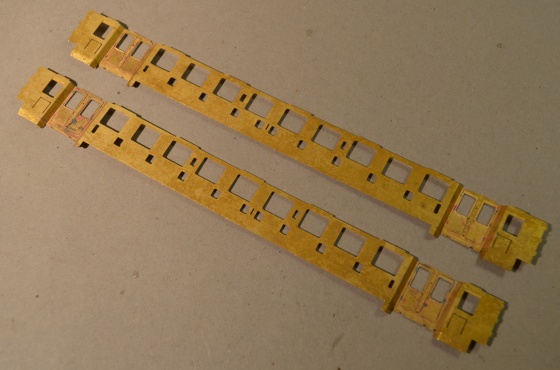

Podobně jsem postupoval i s bočnicemi.

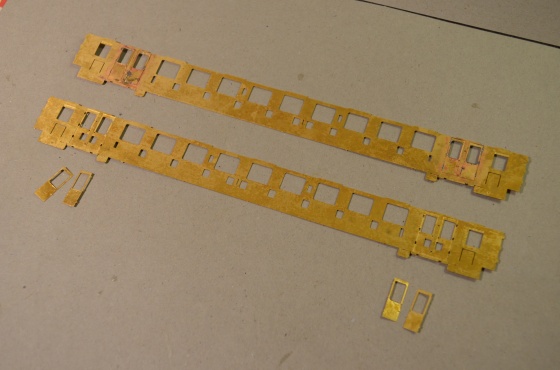

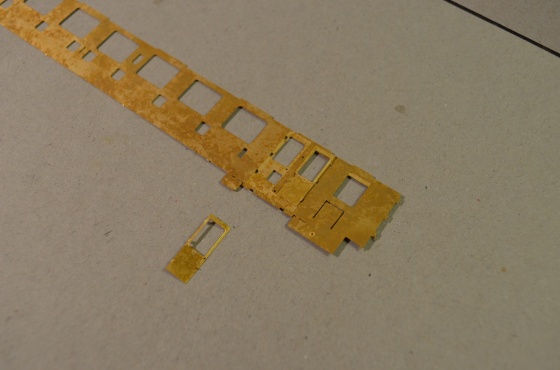

Zde jsem začal osazením dveří na nástupních plošinách. Dveřím jsem předtím ještě ohýbal panty, za něž jsem je pak osadil.

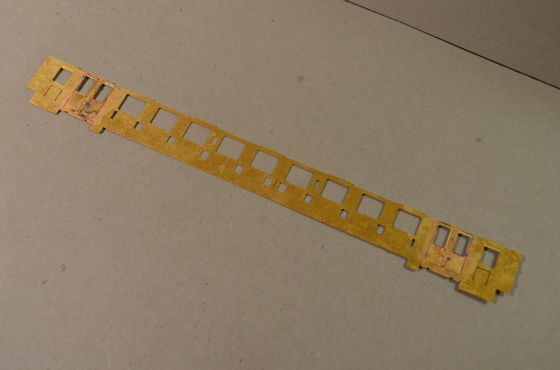

Nejprve jsem je proletoval v dolní části, potom i v rámu oken, aby neodstávaly.

Nyní jsem obě bočnice vytvaroval v místech nástupních plošin (dveřní prostory dovnitř).

Potom jsem postupně přiletoval v konstrukčních otvorech vnější opláštění střední části obou bočnic.

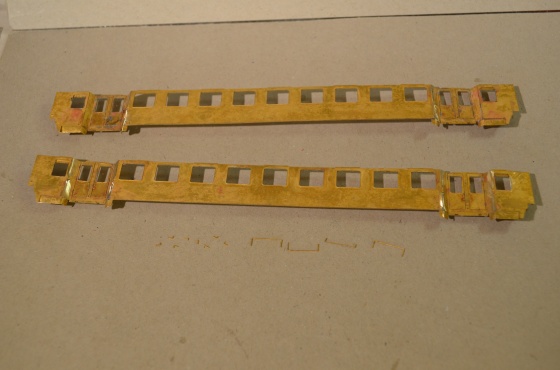

Následně jsem vytvaroval zaoblení stěn k čelům vozu a osadil je rovněž vnějším opláštěním. Je vhodné tato opláštění proletovat i okolo rámečků oken, aby nedošlo k vydouvání stěn. Začištěné bočnice jsou nyní připraveny k montáži drobných dílů – klik dveří a madel.

Po jejich osazení je dobré si připravit vnitřní dělící stěnu kuřáckého a nekuřáckého oddílu, opatřit ji matičkou pro pozdější upevnění rámu podvozku.

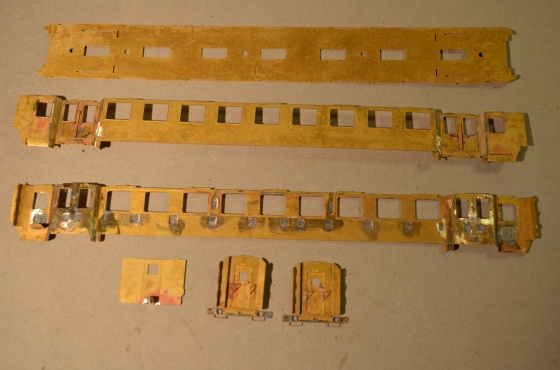

Po dostatečném začištění bočnic zbývá si jen připravit strop vozu.

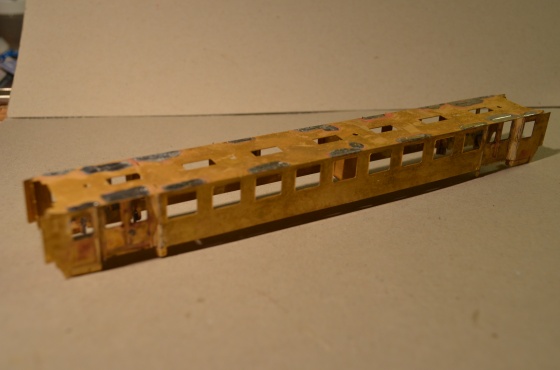

A nyní můžeme začít kompletovat skříň.

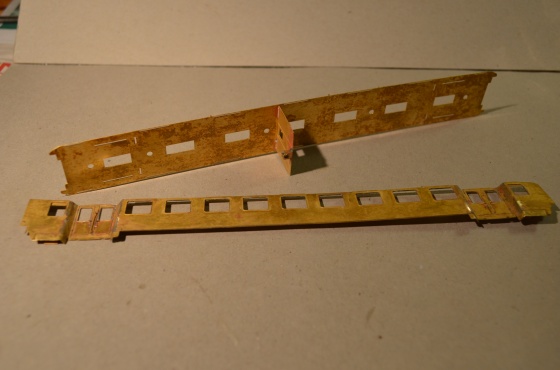

Nejprve jsem osadil ke stropu dělící stěnu.

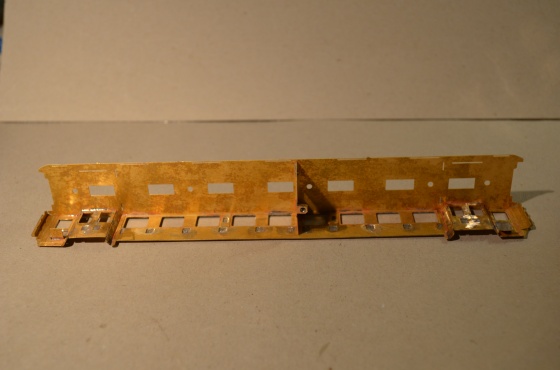

Potom jednu bočnici (vše letuji jen navrchu na stropě, snadněji se pak začišťuje přebytečný cín).

Pak samozřejmě i druhou.

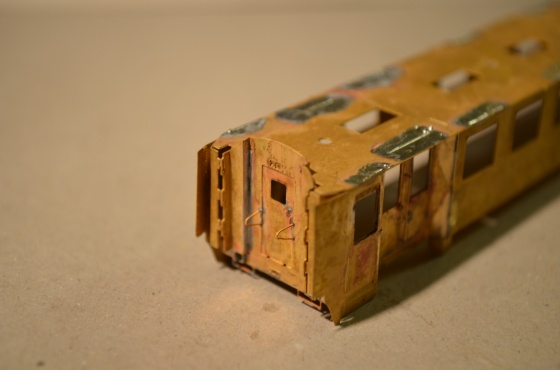

Na závěr i čela vozu.

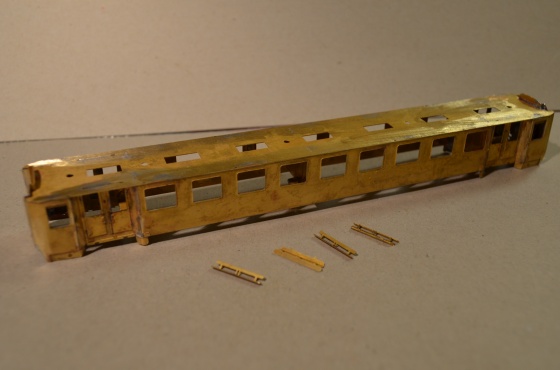

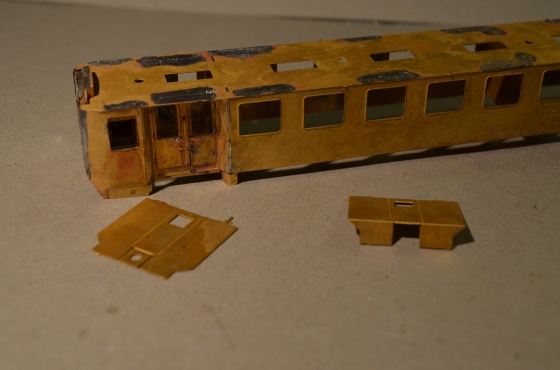

Ještě před začištěním vletuji vnitřní dělící stěny mezi osobními oddíly a nástupními plošinami.

Zde je dobré řádně proletovat i z vnitřní stany, aby se skříň důkladně zpevnila.

Nyní je dobré celý strop začistit od cínu.

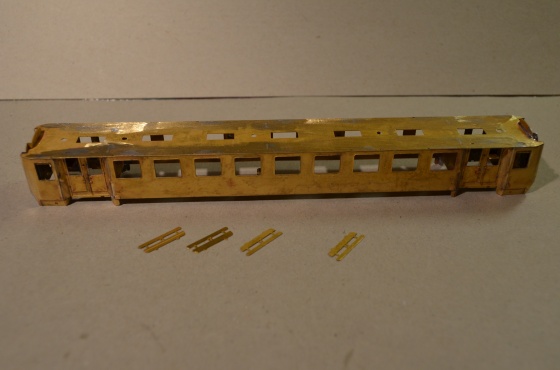

Ještě abych nezapomněl, na závěr jsem naletoval nástupní schůdky, tím se zamezí nežádoucímu poškození při předcházejících manipulacích se skříní.

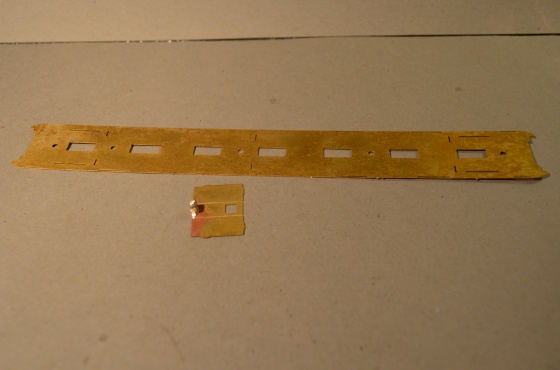

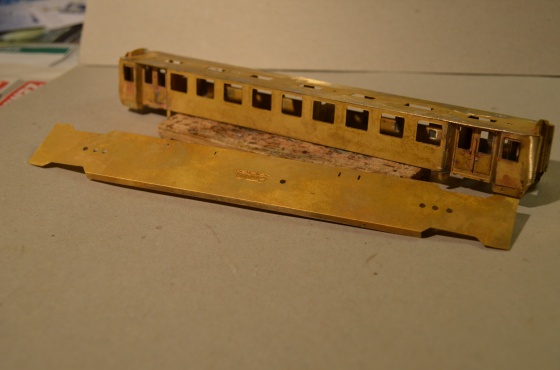

Ještě je třeba se chvíli věnovat zkompletování podvozkové části.

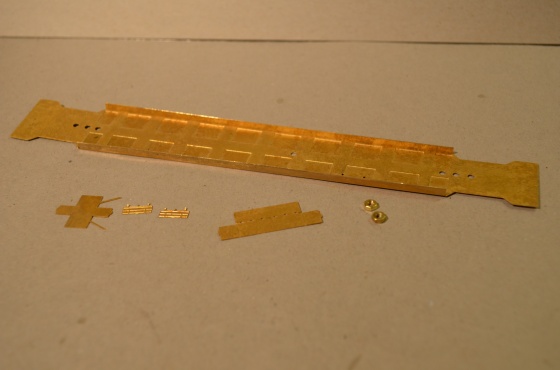

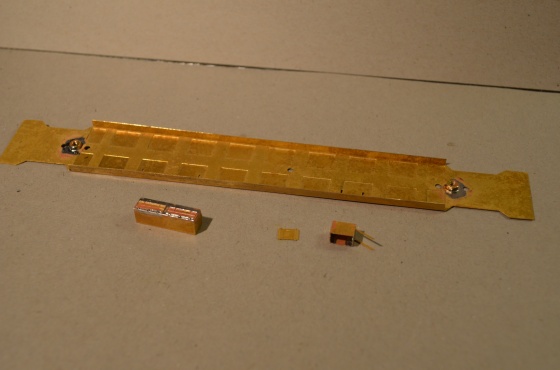

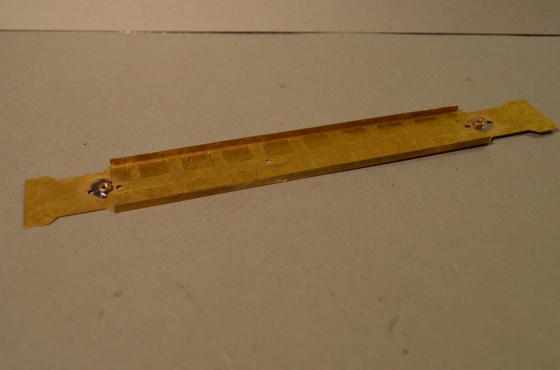

Zde jsem po vytvarování přiletoval matičky M 2 pro pozdější upevnění podvozků.

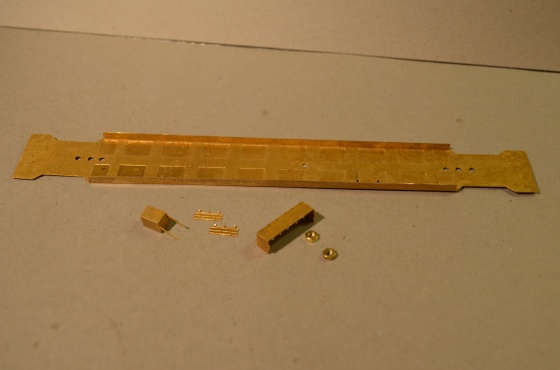

Dále vytvarovat bateriové skříně a přiletovat.

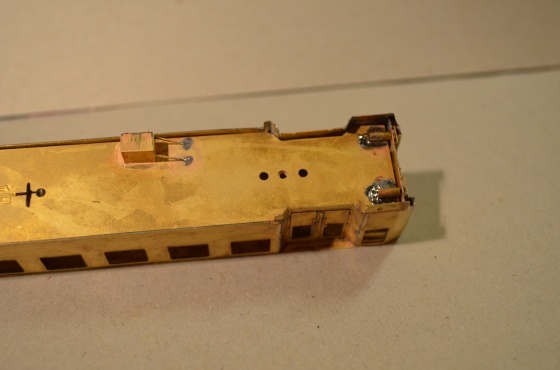

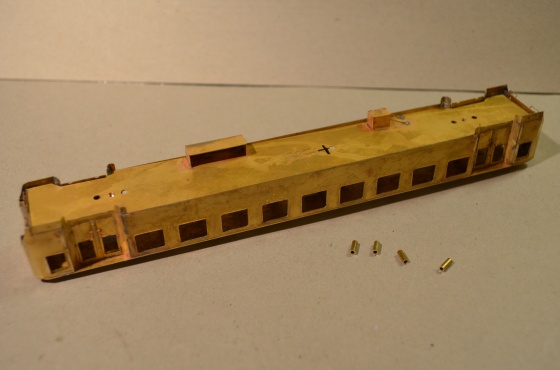

Na obou koncích jsem ještě přiletoval mosazné trubičky pro upevnění nárazníků, tím se zpevní okraj podvozku pro následné osazení kinematik.

Skříň i podvozek jsem odmastil v perchloretylénu, a také v ultrazvukové čištičce, ještě předtím konečně přiletoval ty výše zmiňované schůdky.

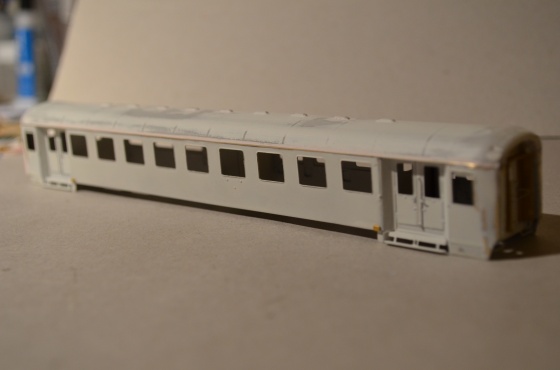

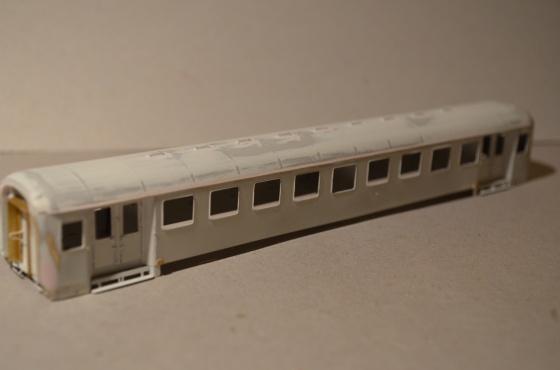

Na strop je nutno gelovým lepidlem přilepit odlitek střechy. Skříň jsem nyní lehce přestříkl základovou barvou, ta zvýrazní nedostatky, které se projeví převážně ve střešní partii, tedy spojení odlitku se skříní, ale rovněž v okolí několika střešních větráků. Nezbývá než přetmelit a zabrousit. Potom opět přestříknout základovkou.

Pokud se dílo podaří, po proschnutí zamaskuji okenní rámy, vnější plášť skříně a nastříkám krémovou stěny interiéru.

Pak zamaskovat zevnitř a střechu, následuje nástřik zelenou Rebell SM 363.

Poslední maskování celého pláště skříně a nástřik střechy šedou Rebell SM 378. V době mezi zasycháním barev jsem se věnoval sestavení podvozkové části.

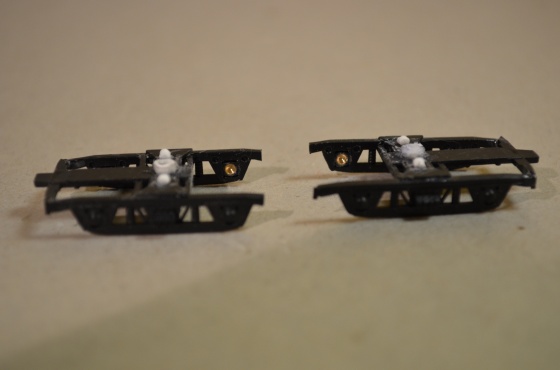

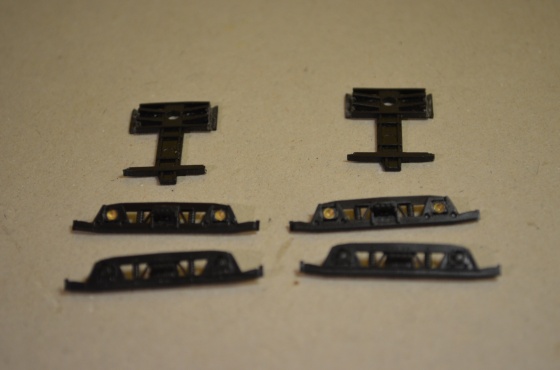

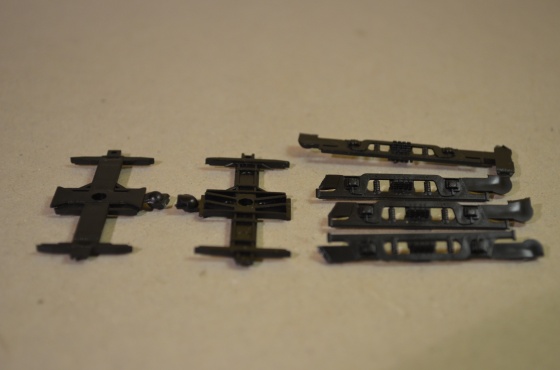

Podvozky jsem sestavil z Čambalíkových stavebnic osazených ložisky Peho a upravených, aby se dostatečně vytáčely do stran.

Interiér jsem sestavil na připravené kartonové destičky, původní umístění sedadel na podvozek se mi jevilo jako moc zapadlé.

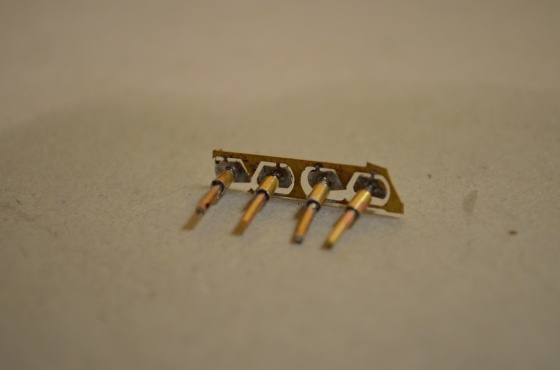

Z mosazné trubičky, kulatiny a vyleptaných čelních desek jsem vytvořil nárazníky.

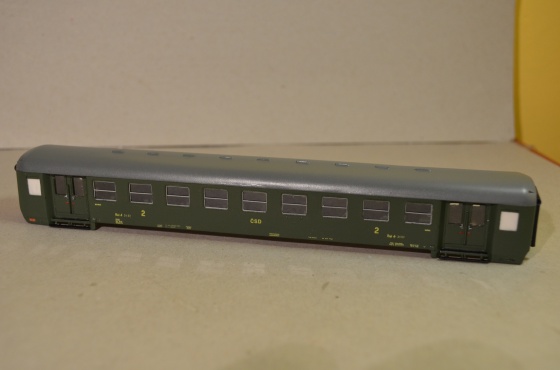

Také jsem samostatně nastříkal stříbrnou barvou rámečky oken. Na nastříkanou skříň jsem samozřejmě aplikoval obtisky a skříň přelakoval.

Osadil jsem přechodové můstky a měchy. Zbývalo osadit a zasklít okenní rámy. Umístit připravené interiéry. Natřít okna WC a služebních oddílů.

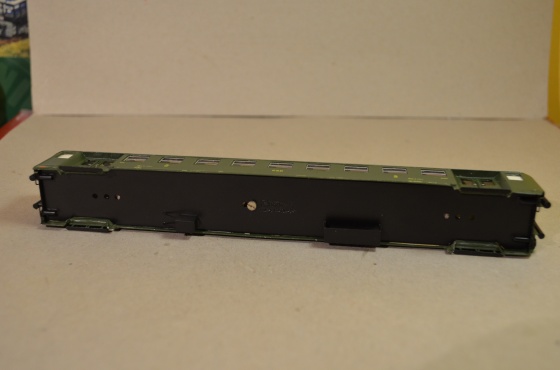

Skříň uzavřít sesazeným podvozkem, zajistit šroubkem a nárazníky.

Nakonec přilepit kinematiky a vybavit je spřáhly.

Vůz s těmito podvozky spolehlivě projíždí oblouky o poloměru 310 mm a provedenými zkouškami jsem zjistil, že jezdí o poznání lehčeji než s dodávanými podvozky z leptu.

Jenom je třeba pamatovat na to, že tento vůz je poměrně těžší než továrně vyráběné modely a podle toho sestavovat soupravy a vybírat vhodná trakční vozidla.

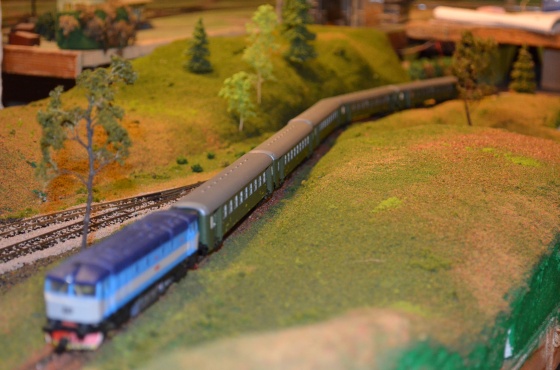

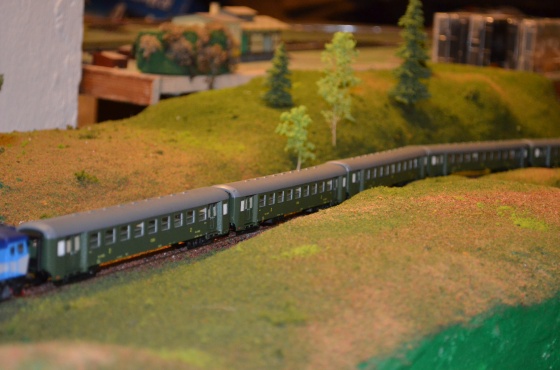

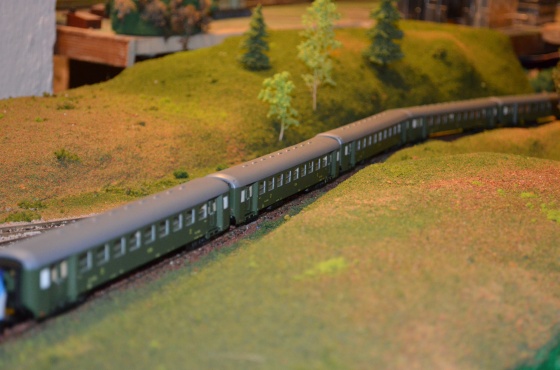

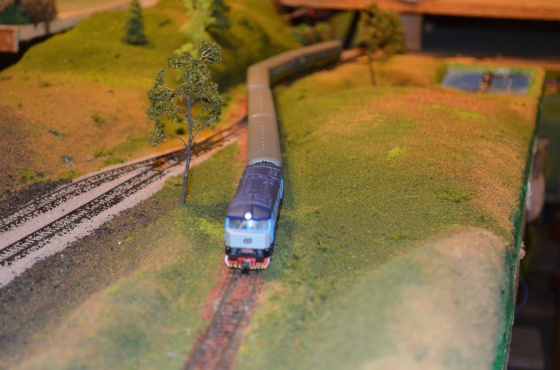

A na závěr ještě několik obrázků z provozu…
