Samohybná kolová houfnice DANA od p. Marboa

Při návštěvě březnové burzy v „Opletalce“ jsem u stolku p. Marboa objevil jeho zatím poslední stavebnici resinových modelů, tentokrát žádný traktor, ale vozidlo vojenského typu.

ShKH vz.77 Dana (Dělo Automobilní Nabíjené Automaticky) je československá samohybná kolová houfnice ráže 152 mm s pohonem 8×8. Byla vyvinuta v polovině 70. let ve slovenském podniku ZŤS (Závody ťažkého strojárstva). Houfnice je umístěna na podvozku nákladního automobilu Tatra 815, což ji odlišuje od ostatních samohybných děl, která jsou instalována na pásových podvozcích. Vozidlo má filtroventilační zařízení umožňující činnost i v zamořených oblastech a je vybaveno systémem centrálního huštění kol. Stroj je vybaven nabíjecím automatem, v případě nouze je možné houfnici nabíjet ručně. Na střeše věže je lafetován 12,7mm kulomet DŠKM vz.38/46, ve vozidle je k dispozici samopal a RPG-75. Samohybná houfnice byla postupně modernizována, nyní se jedná o slovenský výrobek firmy Konštrukta Defence a.s. Trenčín. Technické údaje: posádka 4+1, délka 11,1 m, šířka 3m, výška 3,5 m, hmotnost 29t. Tolik ze zdroje Wikipedie.

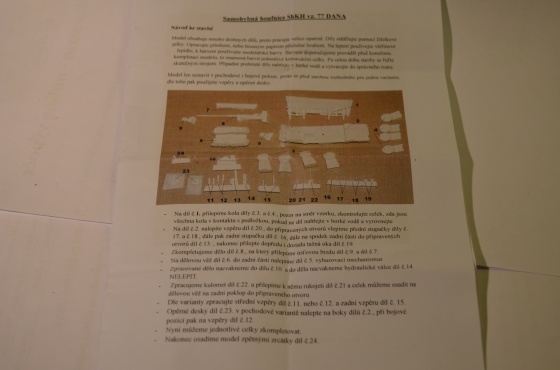

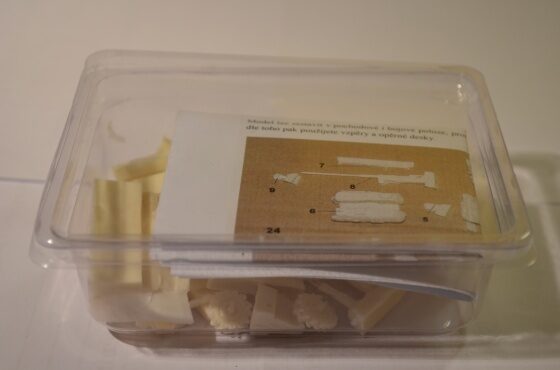

Stavebnice je uložena do průhledné plastové krabičky, včetně návodu.

Jednotlivé díly jsem si rozložil na stole, zkontroloval jsem a postupně všechny začistil od nálitků.

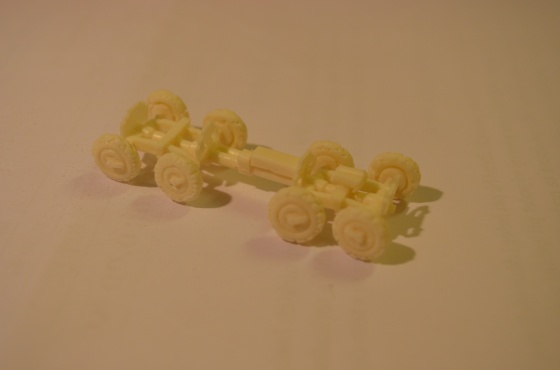

Zkompletoval jsem podvozek osazením kol na páteř.

Dále jsem zkusmo zkompletoval věž s hlavní.

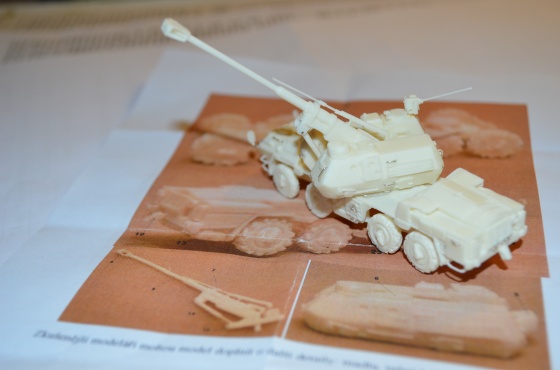

Následně vše opět zkusmo sestavil.

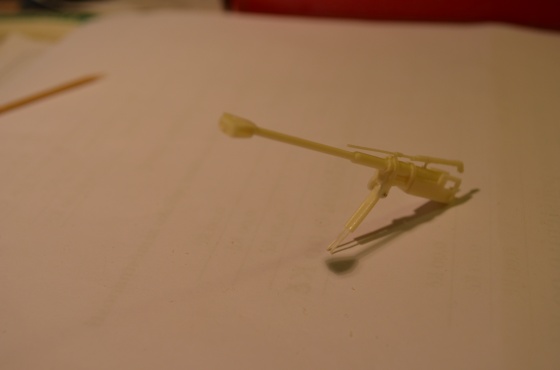

Potom jsem již začal hlavní části osazovat doplňky, nejdřív na hlaveň včetně hydrauliky zvedání.

Dále na vlastní vozidlo jsem také osadil hydrauliku podvozku, stupačky, závěsy, podkládací desky…

Po prohlídce fotek, kterých je na webu dostatek, jsem zkontroloval věž a rozhodl se odřezat skalpelem nálitky naznačující madla, vyvrtal jsem otvory prům. 0,3 mm a z drátku 0,2 mm vyrobil postupně všechna madla.

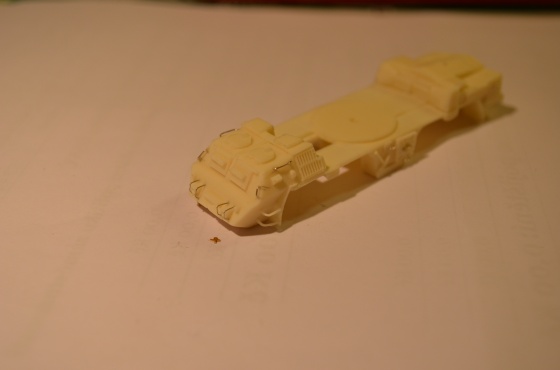

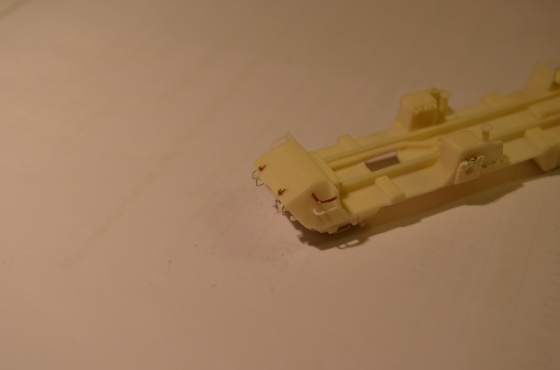

Podobně jsem upravil i vozidlo, zde jsem ještě do přední části přilepil dva střešní háčky z leptu znázorňující tažné háky.

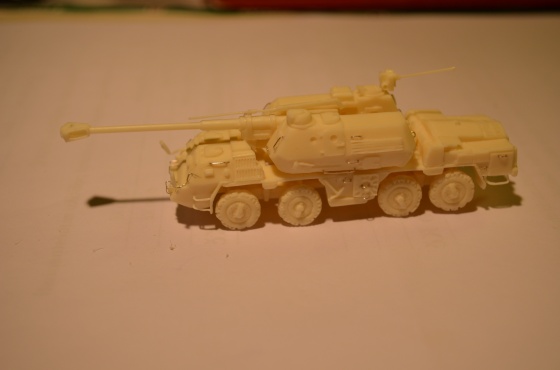

Opět cvičně zkompletoval.

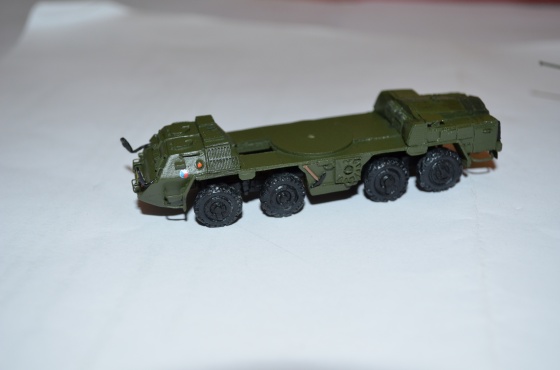

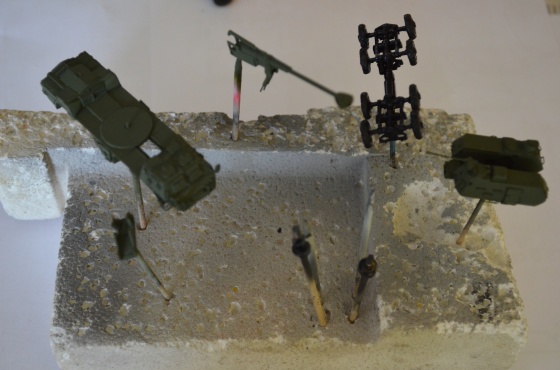

Nyní je vše připraveno na nástřik základovkou a potom zelenou mimo podvozkové části, ta je nastříkaná černou, rovněž tak kola.

Na vozidlo jsem podle fotografií umístil armádní znaky a na plochy spz ze zbytků obtisků sestavil smyšlená čísla. Předtím jsem ještě zadní tabulku spz vyrobil z plechu. Taky jsem barvami zvýraznil světla, ruční nářadí naboku a zrcátka.

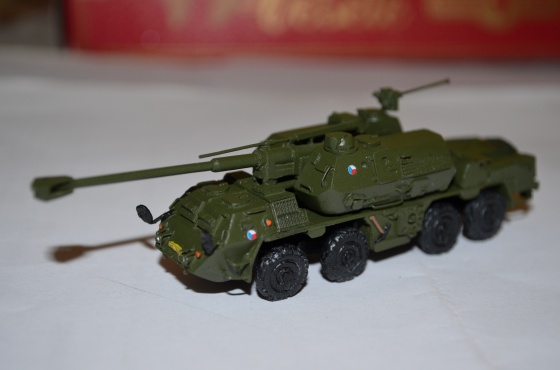

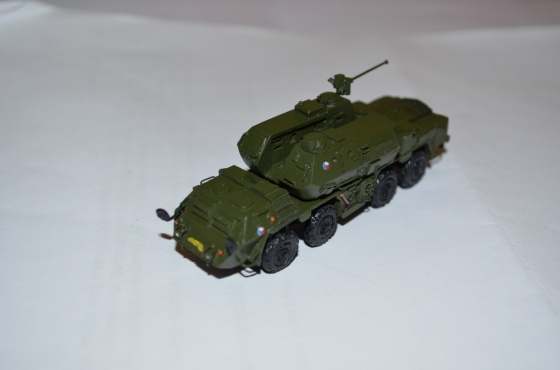

Nakonec jsem jednotlivé části zkompletoval. Věž a hlaveň zůstaly funkční.

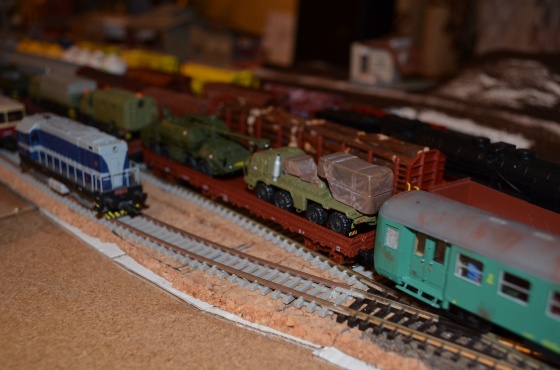

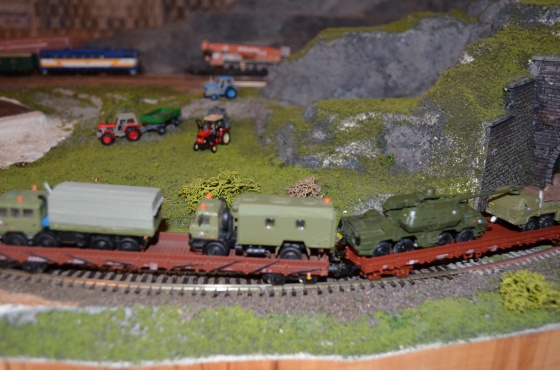

A již stačí zařadit do vojenského konvoje spolu s raketometem, ale po jednom vozidle je málo, budeme muset početní stavy techniky navýšit.

Touto stavebnicí určitě bude vhodně doplněn vozový park již rozsáhlé vojenské techniky od našich dalších výrobců.

Stavebnici můžete zakoupit na e-shopu MojeTT.cz >>>

14 komentářů: „Samohybná kolová houfnice DANA od p. Marboa

  • 26. 4. 2012 (18:31)
    Trvalý odkaz

    Moc pěkný dělou, taky jsem na něj teď na burze koukal ale nakonec po něm ruka nešáhla (zato u Štěpničky jsem tentokrát nabral….). Každopádně nevím jestli mi to jen přijde, ale zdá se mi že je celá nástavba prohnutá jako luk, a byla tak u všech co jsem zatím viděl (asi 3).
    Jinak moc pěkný i zbytek konvoje, od koho jsou ty T815 (ta osmikola je taky T815 nebo T813?)?

  • 26. 4. 2012 (20:55)
    Trvalý odkaz

    Dobrý den, mohu se zeptat kolik tato stavebnice stojí?
    Děkuji

  • 26. 4. 2012 (22:12)
    Trvalý odkaz

    Ahoj, Dana vypadá moc pěkně. Měl bych dvě připomínky. 🙂
    Jak je možné, že technika není zajištěna na vagónech? 😀
    Počas přepřavy by měla být spíš ta houfnice pod maskovací plachtou. Nebo aspoň zabalené ústí hlavně a místo spojení hlavně s věží. Je důležité si uvědomit, že imperialističtí nepřátele nikdy nespí, oči mají všude, tak musíme být obezřetní! 😀 Co jsem tak viděl na vagónech tak schovává se vše složitější než BVP a tanky. (třeba rakeťáci na pásáku)
    http://forum.valka.cz/viewtopic.php/p/40856#40856

  • 26. 4. 2012 (22:28)
    Trvalý odkaz

    Stavebnice stojí 350,-Kč.

  • 27. 4. 2012 (7:34)
    Trvalý odkaz

    Hezoučký, i když na mě nemístně moderní. A vypadá daleko přesnějc, než pětatřicetina od šikmooček.

  • 27. 4. 2012 (20:50)
    Trvalý odkaz

    Díky, že se líbí.
    TTmili: Ty prohnutý jsem zkoušel rovnat, ale nic moc, nesrovná se to ani dodatečnou montáží páteřového podvozku. Ve zbytku tohoto konvoje jsou použity jednak raketomet RM 70 od p. Štěpničky, tak i T 815, a to 8×8, k i 4×4, obě z dílny mého kamaráda Tomáše Ducháčka.
    Vladimír_B: O tom maskování hlavně a středové části věže maskovací plachtou vím, ale tyto modely, tedy houfnice Dana budou kromě konvoje používány i v „bojovém postavení“, tedy buď na části kolejiště, kde snad jednou vymodeluju vojenský prostor, příp. v kasárnách v autoparku při údržbě. Navíc z vlastních zkušeností mohu říci, že v 80-tých letech se již nemaskovaly, několikrát jsem je „doprovázel“ jako velitel stráže coby záklaďák při vlakových převozech na opravy.

  • 27. 4. 2012 (23:42)
    Trvalý odkaz

    Byl by prosím mail na pana Ducháčka? Díky..

  • 28. 4. 2012 (8:02)
    Trvalý odkaz

    Také bych poprosil alespoň o email na p. Ducháčka, pokud je to možné. Nebo má nějaké vlastní stránky? Díky

  • 4. 5. 2012 (10:06)
    Trvalý odkaz

    nadherny model, da sa objednat cez net? poprosim link, dakujem

  • 3. 9. 2012 (13:09)
    Trvalý odkaz

    Dobry den,
    chci se zeptat zda se tento model, da jiz zakoupit na internetu. Ci ma li p. Marboa nejake vebove stranky. Psal jsem mu na e-mail ohledne zajmu tohohle modelu, bohuzel zatim zadna odpoved.

  • 5. 9. 2012 (9:15)
    Trvalý odkaz

    Jakub: myslím že jo, jeho stránky by měly být : ales.marboe.sweb.cz/, taky bys mohl zkusit zavolat, tel. 602680597

  • 9. 4. 2013 (15:54)
    Trvalý odkaz

    Tenhle model se sice povedl, ale v jeho článku mi jako čechovi trochu vadí název ShKH vz.77, to vozidlo se jmenuje ŠKH vz.77, takto se to přepisuje jen v germánských a dalších Š postrádajících jazycích. Děkuji za případnou opravu 🙂

  • 17. 3. 2014 (23:25)
    Trvalý odkaz

    Opravdu? No, nějak ve slovech SamoHybná Kolová Houfnice to „Š“ k rozepsání nikde nevidím… 😀 Takže proto správně ShKD.
