Stavebnice plošinového vozu Pao/Smmp

Popis

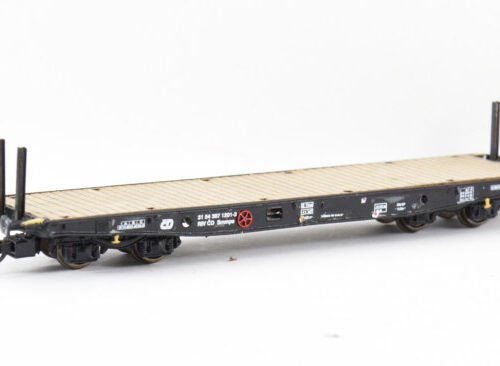

Leptaná stavebnice plošinového vozu, známé „Paočko“ – tedy řada Pao/Smmp 10, později jako rekonstrukce Smmps konstrukční skupiny 11.

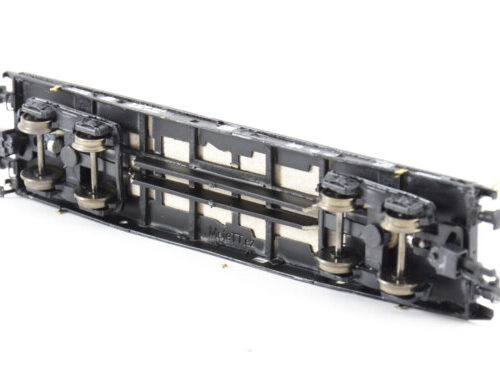

Stavebnice vyniká plastickým provedením detailů – dvojitě zesílené profily podélníků, vázací háky jako samostatné díly, podlaha zapuštěná do výšky bočnice a další drobnosti. Pro klanice je vhodné využít profil Evergreen U 1,5 mm. Ve stavebnici je standardně zjednodušená verze řezaná do kartonu, doporučujeme však nahradit profilem U. Pro klanice je připraveno vybrání v podlaze, stačí vlepit vteřinovým lepidlem, případně je možno nahradit za mosazné profily a propájet zespodu napevno. Na spodku vozu je naznačen rám včetně zesílených vnitřních podélníků.

• ČSD verze standardně dodáváme pouze s jedním obdélníkovým otvorem, který je možno dodatečným dílem zakrýt (postupně v provozu kryty mizely), obtisky obsahují popisy pro III. i IV. epochu
• ČD verze s dodatečnými kulatými otvory, otvory byly doplňovány v 70. letech na všechny vozy (na přání můžeme dodat i ČSD verzi s otvory)

Model lze sestavit v různých provedeních:

• s kulatými otvory nebo bez nich (verze ČSD dodáváme bez otvorů, verze ČD s otvory, na přání dodáme i ČSD s otvory, otvory byly postupně
• s klanicemi nebo bez nich, případně s nízkými klanicemi (původní verze Pao), možno osadit řetězy (řetězy dodáme zatím na dotaz e-mailem)
• jiný počet klanic dle verze (Smmps 11)
• s nájezdy na čelech (od 70. let)
• s různým způsobem uložení háku (zesílené pro Smmps 54)
• s madly posunovačů dle UIC (Smmps 54)
• s kulatými nárazníky pro první verzi Pao (nejsou součástí, ale na dotaz můžeme nahradit)

Všechny leptané díly je možné k sobě lepit vteřinovým lepidlem, pájení není bezpodmínečně nutné, i když ho doporučujeme pro vyšší pevnost spojů. Sestavení je velmi jednoduché a zvládne ho i začínající modelář, není zde žádné složité ohýbání ani díly vyžadující speciální vybavení.

Stavebnice obsahuje všechny komponenty potřebné k sestavení plnohodnotného modelu:

• mosazný lept
• kartonová podlaha a rám vozu s výztuhami
• do kartonu řezané klanice (zjednodušené), profil Evergreen jako dokoupitelné příslušenství
• plastové nárazníky hranté od SDV (kulaté pro Pao na dotaz)
• plastové podvozky 26-2 od SDV včetně plastových dvojkolí (Y25 pro Smmps 54)
• na přání kinematiky krátkého spřáhla SDV
• na přání kovová dvojkolí 7,7mm
• obtisky (bílý tisk na čirém papíru)

Předloha

Vozy vyráběné od roku 1950 do roku 1965 jako Smmp/Pao 10 (Parostroj), později přibyly vozy Smmps 11 (rekonstrukce vozů Oa/Scmms odebráním oplenu, jiný počet a výška klanic – Parostroj) a po roce 2000 část vozů rekonstruovaná na vozy Smmps 54 s podvozky Y25 a madly posunovače dle UIC (Parostroj). vozy se postupně vyvíjely výbavou a úpravami, přibývaly prohlížecí kulaté otvory. Obdélníkový otvor na boku byl původně kryt víkem, později odebíráno.

Materiál

Leptané mosazné díly, kartonové díly a plastové výlisky.

Použití

Mosazné díly se nejlépe spojí pájením, popř. vteřinovým lepidlem (vůz je možno bez problému pouze lepit). Plastové díly lepit lepidlem na plastikové modely. Obtisky se přenáší vodou.
