Dlho som váhal s týmto príspevkom, či uverejniť alebo nie.  Som totiž začiatočníkom v modelovaní v TT už druhý krát :-).  Prvý krát to bolo veľmi dávno, keď som možno ako 8 ročný dostal slavnu bobinu s nejakými Y-psilonkámi pod stromček a pokračovalo to možno do mojich 16. Po mnohých rokoch, keď už mám svoje vlastné deti som niekde z pivnice vytiahol krabicu so starými BTTB modelmi, niečo sa prebudilo a ja som začal s tým znova. Na tej bobine však niečo nebolo v poriadku a podobne ako príspevok predo mnou aj ja si požičiam výrok z filmu Pelíšky: “ Kdepak udělali soudruzi z NDR chybu?“. Pravdou je, že sa mohli trochu s modelom pohrať ale to asi nebolo prioritou a v BTTB to skôr chápali ako hračku a nie ako model. Účelom tohto príspevku je to napraviť. Model E499 je rozmerovo veľmi presný až na tie podvozky, počet odporníkov na streche a pár malých detailov.

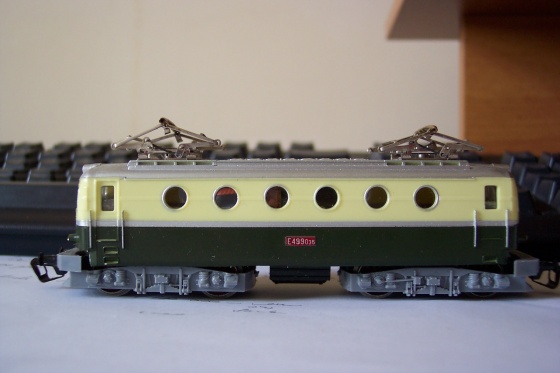

Túto „krasotinku“ si pamätáme všetci TT nadšenci veľmi dobre.

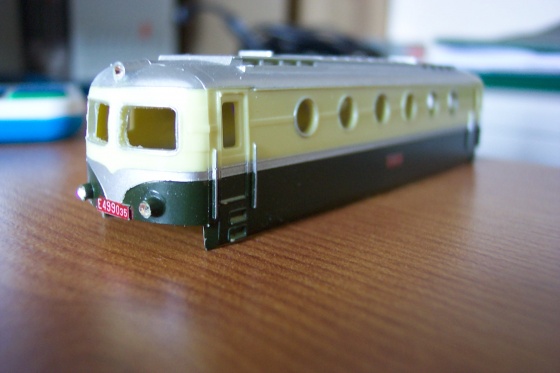

Model som rozobral, zo strechy vybral ten divný kus s cievkami a prepínačom, odstránil zberače, vylúpol tie tie svetlá čo vypadali ako diamanty 🙂 a šlo sa do hydroxidu sodného.

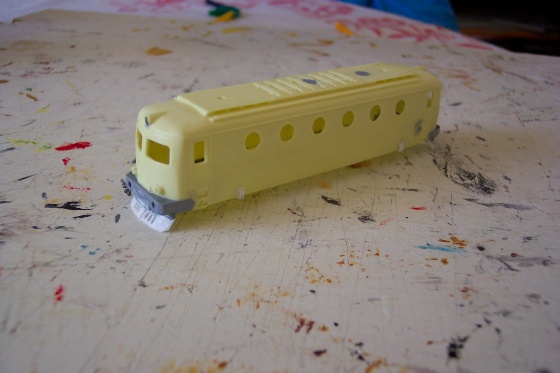

Ako hydroxid sodný som použil čistič na sporáky, bobina v ňom ostala asi po 24 hodín. Strieborná farba zišla veľmi rýchlo, no s tou zelenou to bolo ťažšie.  Pomohol starý kartáčik na zuby.

A ešte z uhla.

Potom som sa pustil do podvozkov.

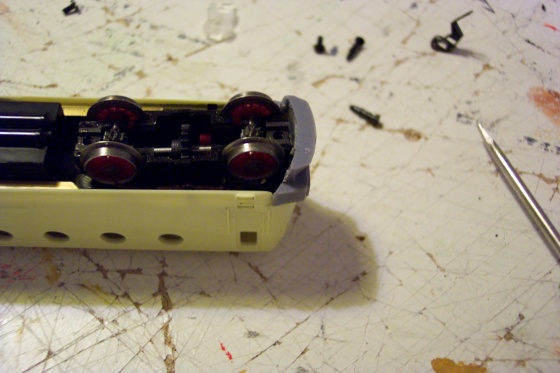

Priložiť, zbrúsiť, priložiť zbrúsiť, …

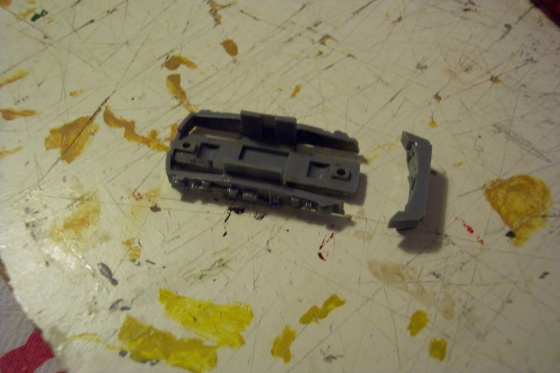

Chcel som použiť celé čelá aj s pluhom, ale neskôr som sa rozhodol pluhy spraviť nové, podobné tým reálnym. Najskôr som odrezal čelá a potom aj pluh a hrany zatmelil tmelom tamiya putty.

Nové pluhy som vyrezal s plastovej doštičky evergreen, vyrezal otvory a vytvaroval. Podobne par detailov na bočnici a zatmelil diery na streche.

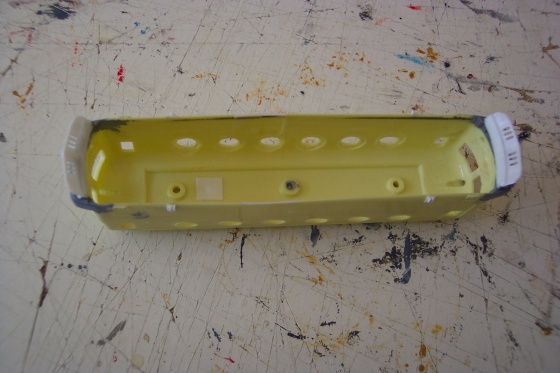

Okná som zafrézoval trochu do hĺbky aby nebola stena okolo nich taká hrubá keď sa bude zasklievať. Tu treba dávať pozor a nastaviť otáčky frézky na dostatočne nízke, inak sa plást može začať taviť a nie odrezávať :-).

Prvý nástrek s Tamiya surface primer v provizérnom striekacom boxe.

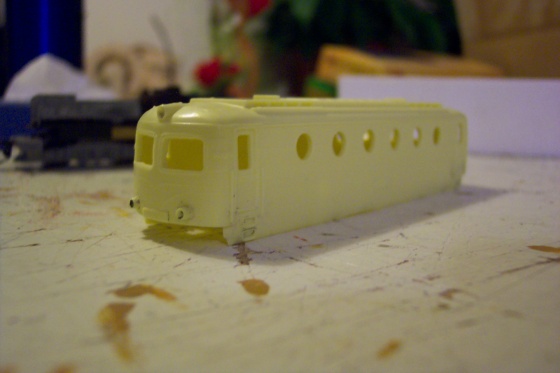

Po prvom nástreku a brúsení.  Lišta okolo okien išla kompletne preč.

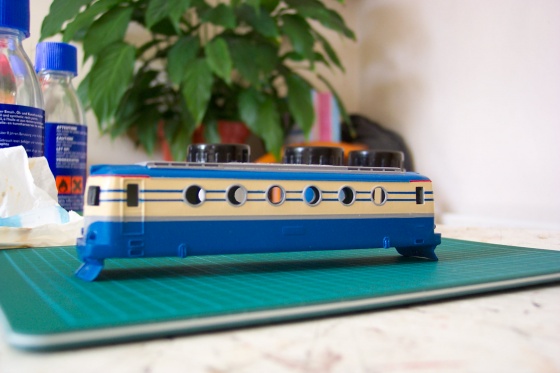

Celkový počet nástrekov primer-om 2x. Potom nasledovalo miešanie bežovej a modrej farby. Farby revell som nemiešal od oka podľa predlohy na http://www.vlaky.net/upload/galeria/000311/008161.jpg. Na vymaskovanie som  som použil pásku Tamiya. Šedé rámy okolo okien som spravil jemným kvalitným štetcom.

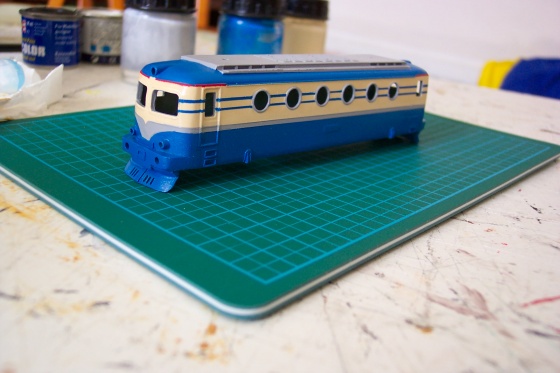

Kastlu som potom nastriekal jednou vrstvou matného akrylátoveho laku aby som ochránil farbu, keďže bude neasledovať nanesenie dekalov. Akrylátový lak farbu ochrani dostatočne pred upatlaním a taktiež je možné kastlu kedykoľvek pretrieť handričkou bez obáv.

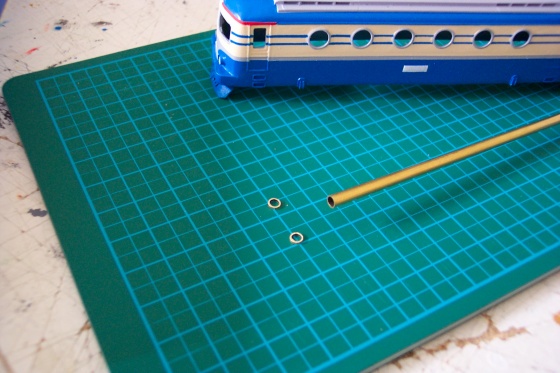

Horný reflektor som dotvaroval kruhovým ramíkom s mosadznej trubky.

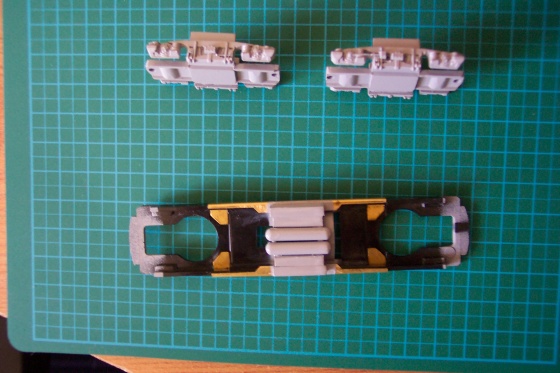

Podvozky dostali šedý nástrek spolu so  vzduchovými nádržami.

Okraje kolies som zobral červenou. Ten pojazd nie je žiadna sláva, ale to sa časom  zmení.

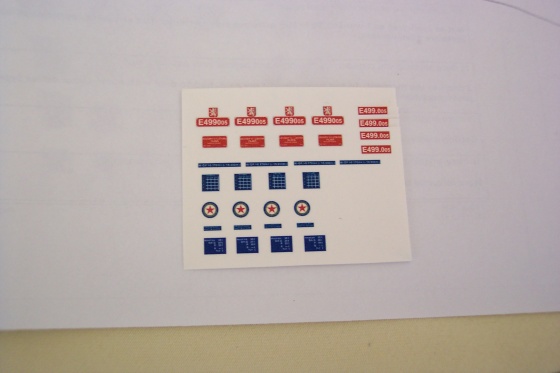

Decaly som si vytvoril sám na transparentnom decal papieri, ktorý som kúpil na www.ebay.co.uk a vytlačil zmenšené v mierke 1:120 na atramentovej tlačiarni. Najväščí problém bol trafiť sa aspoň približne s modrou na podkladovú farbu. Nepodarilo sa to na 100%, možno tak na 99% :-), potom som už len dúfal, že patina to zachráni.

Dekál papier bol transparentný a preto som musel naniesť bielu revell-ku ako podklad na miesta kde malo byť vidno biele nápisy. Hviezdy veľkosti 4mm som zohnal znovu na eBay.co.uk. V jednom sáčku ich bolo asi 50.

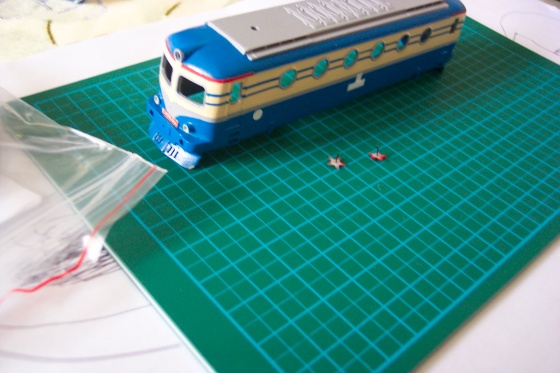

Tu sú už niektoré dekály na svojom mieste.

Hviezdy sú tam, kam patria a sú 3D plastické. Celá kastla dostala znovu vrstvu akrylatového laku aby sa ochránili dekály .

Prišli na radu detaili strechy. Vzadu na fotke si môžete všimnúť modelárske kolíky, ktoré už držia natreté madlá, izolátory a ostatné doplnky na strechu.

Osvetlenie horného reflektora som spravil z 3mm LED, ktorú som obrúsil takmer až na čip aby vošla do otvoru. LEDky pre horný reflektor sú napájkované na malom kúsku PCB a obé sú zapojené antiparalelne do série s rezistorom takže sa prepínajú podľa smeru jazdy.

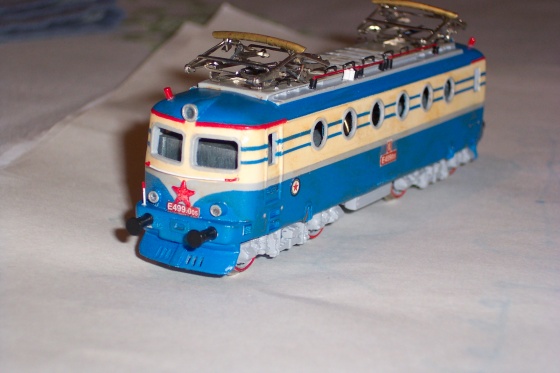

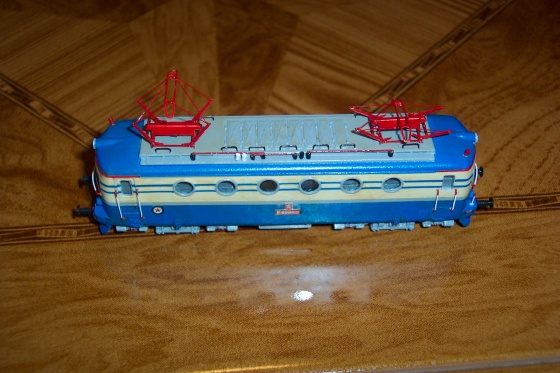

Na lokomotíve je už vidiet merna patina. Patinu som robil olejovými farbami. Natrel som celú lokomotívu a potom jemne zotieral. Tie otrasé pantografy sú tam len pre potešenie detí. Bobina dostane leptané pantografy od D-K modelu.

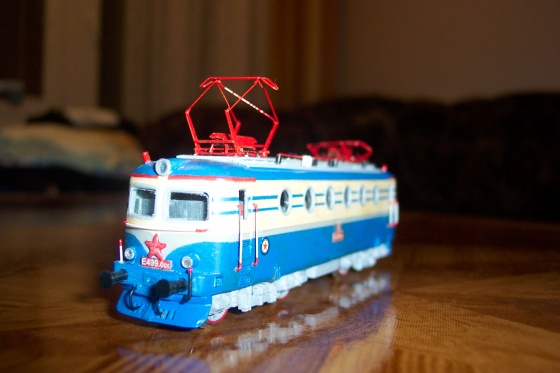

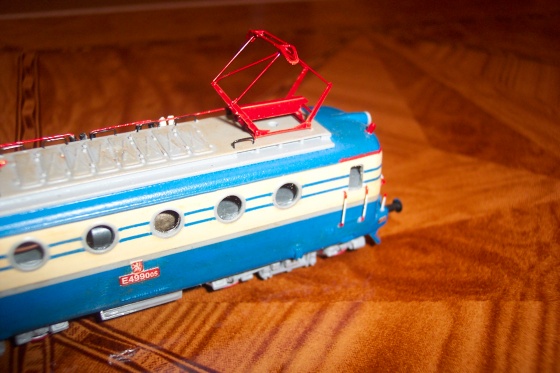

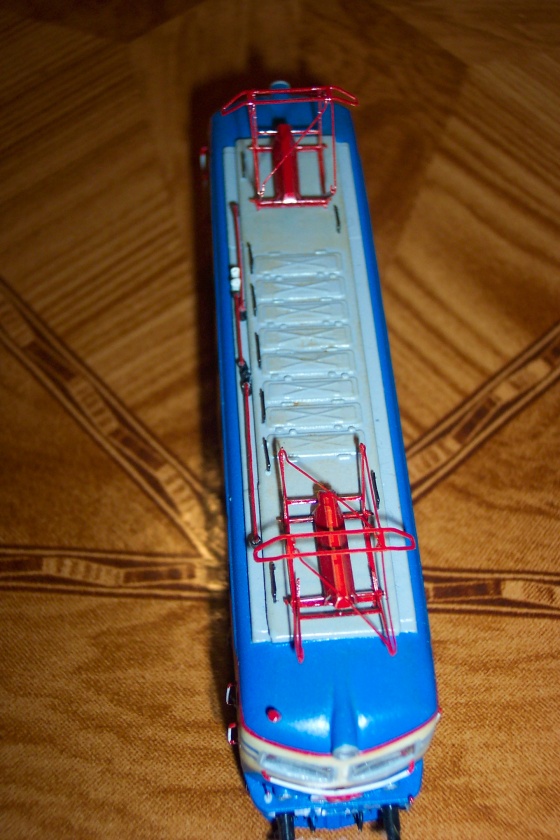

Tak a tu sú paňťáky v plnej kráse.

Nasledovali madlá a doplnky na predu lokomotívy. Madlá som vyrobil z gitarovej struny 0.3 mm. Reflektory som vymodeloval s priehľadnej akrylátovej tyčinky, ktorú som vložil do reflektorov a jemne zabrúsil. Priehľadný akrylát je výborným svetlovodičom.

Vložené sklá. Tu sa musím priznať, že sklá som robil na dva krát. Prvý krát som ich lepil sekundovým lepidlom na plásty a to som ešte netušil, že výpary lepidla mi sklá jednoducho zahmlia a naleptajú. Takže som ich musel opatrne vybrať a pracne vyrezať nové okná. Potom som použil  lepidlo na plastikové modely a opatrne ho nanášal tak aby hrany ostali čisté.

A ešte jeden detailný pohľad.

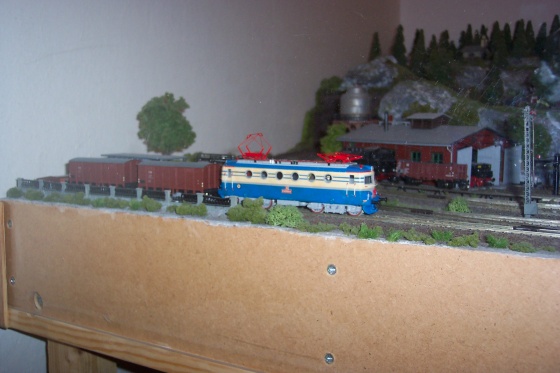

Tu už je bobina s dvomi Z-kami, to len aby tam nestála taká opustená 😉

Ešte pohľad na dvojfarebné SMD LED. Led som kúpil u Farnell-a (http://www.farnell.com/datasheets/25610.pdf).

LED-ky sú zapojené antiparalelne, takže sa prepínajú podľa smeru jazdy a vzájomné sa chránia proti prierazu pri opačnej polarizácii.

Na záver ešte treba dodať, že pojazd je nevyhovujúci a plánujem ho časom vymeniť za mosadzný s motorom Mashima. O tom možno na budúce. Ak máte nejaké pripomienky, prípadne otázky, veľmi rád zodpoviem.

Ďakujem VoVovi za to, že mi umožnil prezentovať moju prácu na jeho skvelom webe.

S pozdravom
Daniel
