Milana Ferdiána určitě není třeba představovat, jeho plánky kolejišť jsou veleznámé. Že i já se dočkám návrhu na kolejiště jsem ani nečekal, ale je to pro mě především velká pocta. Návrh mě ovšem velmi nadchnul a nyní budete mít šanci ho vidět i vy.

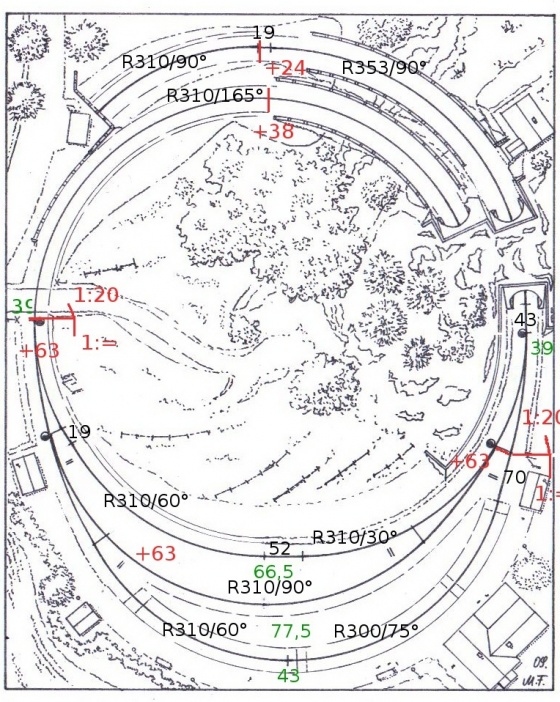

Minule jsme skončili mým plánkem, kde jsem se snažil vymáčknout z prostoru maximum, ale jen v jedné rovině.

Ani mě nenapadlo, že by se tomu dala přidat další dimenze, ale dala…

Milan se snažil zachovat co nejvíce mých požadavků. Jediné, v čem bych se musel uskromnit, by byla délka kolejí v nádraží: kolej 1 – 710mm, kolej 2 – 410mm, kolej 4 – 482mm (nelekejte se číslování, jde to odspodu nahoru, takto se to prostě v reálá čísluje, na jednu stranu od průjezdné koleje se používají sudá čísla a na druhou líchá). Co je ovšem zajímavější, že ve skryté části je další „nádraží“ s délkami kolejí: kolej 11 – 815mm, kolej 12 – 654mm. A tam už se vejde téměř cokoliv a náramně to obohatí provoz, protože bude možné bohatší střídání vlaků. Dalším ústupkem je využití poloměru pod R310, přesněji jde o R300 v části koleje 1 v nádraží, na čemž bych chtěl zkusit ve WinTracku ještě zapracovat.

Problémem bude zřejmě velmi ostré stoupání (cca 6 cm na metr), což je opravdu dost a budu muset to ještě promyslet a vyzkoušet. Na druhou stranu je plánek naprosto dokonalý v ohledu, že souprava prostě opravdu odjede z kolejiště a úplně jinudy vyjede, to vše s dlouhými jízdními dobami, prostě by to nebylo jen obyčejně ježdění dokola – je to v mém případě něco za něco…

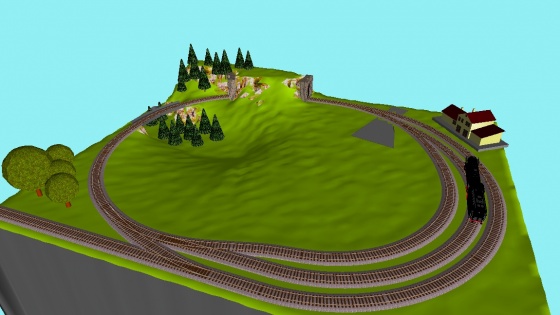

Plánek určitě hodím do WinTracku, jakmile budu mít chvíli čas a vystavím ho zde. Chci zkusit i nějaké drobné úravy vedení kolejí a případně přidání nějaké kusé koleje do skryté části (z důvodu napojení na cokoliv externího, nebo jen z důvodu rovné koleje pro spojování a nakolejování souprav.

Nebýt mých přiblblých (a na daný prostor naprosto předimenzovaných – což přiznávám) požadavků, tak se jedná o plánek naprosto dokonalý a využívající každý centimetr miniaturního prostoru, takže na závěr snad jen ještě jedna velká pochvala pro autora plánku a velké díky! Určitě by mohl plánek nadchnout nejen mě, ale každého, kdo bojuje s každým centimetrem a „minikolejiště“ 1,25 x 1,25 jsou pro něj i tak moc (ač už je to opět úplně jiná liga). Další práce Milana Ferdiána jsou ke shlédnutí například v Hekttorově Výtopně a hlavně na fóru modely biz, doporučuji shlédnout minimálně pro pokochání a inspiraci.

32 komentářů k článku “Minikolejiště – metr kolejí na cm2”
