rubrika: Kolejiště a doplňky, autor: brzda

Točňa je jednoznačne ozdobou každého modelového koľajiska a preto ak je to z priestorového hľadiska možné, netreba váhať s jej umiestnením. Možností nákupu pre veľkosť TT moc nie je, ak nespomeniem vlastnú výrobu, ktorá vyžaduje už  vyššiu modelársku zručnosť a čas.

Keď že času moc nemám, využijem ho inak a točňu kúpim. Na TT som v ponuke našiel točňu od ROCO a točňu od fy.Malá Železnice. Prečo som nakoniec zvolil kúpu ROCO aj napriek tomu, že som točňu od MŽ mal už doma, popíšem niekedy inokedy.

Točňa ROCO je konštrukčne pomerne jednoduchá, pri prvom kontakte po vybalení sa mi zdala veľmi chabá ( aj váhovo ľahká), náchylná na poškodenie. Točňa má celú elektroniku aj pohon v otočnom moste, zo statickej časti prechádza do mostu napájanie cez prítlačné jazýčky na kruhový zberač mostu. Zapojenie a ovládanie je úplne jednoduché, zvládne to v podstate každý , kto vie čítať, či už v zapojení pre DCC alebo analóg, avšak je potrebné vykonať pár úprav v el. zapojení aj mechanike, aby prevádzka točne bola spoľahlivá.

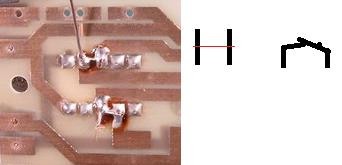

Úprava v el. časti točne je veľmi dobre popísaná na stránkach ttp://lokopin.wz.cz/kolejivo/testy5.htm, prepoj izolovaných úsekov mostu aj odstránenie kontaktov na prenos napájania koľají z mostu na výstupné koľaje. Je to potrebné vykonať hlavne u DCC pri použití modulu vratnej slučky. Kontakty je ale jednoduchšie vykývaním odlomiť, ako cvakať – ostane tam pekný ničomu nebrániaci čistý lom.  Prepojenie izolovaných častí koľajníc mostu je potrebné z hľadiska zabezpečenia napájanie celej dĺžky koľají mostu, treba to vykonať tak, ako je to popísané, funguje to bez problémov ( podľa obr. 4 uvedeného odkazu). Na prepojenie stačí ohnúť pinzetou prečnievajúce vývody k sebe a precínovať obr.1.

Na moste je potrebné vykonať ešte pár mechanických úprav a to skosenie nábehových hrán koľají mostu, v závere článku je to spomenuté ako úprava do budúcnosti, ale jednoznačne je to potrebné vykonať hneď, most zastavuje s pomerne dobrou presnosťou, ale viacnápravové loko majú aj s úplne malou nepresnosťou problém, skosením nábehových hrán koľají sa toto ihneď vyrieši.

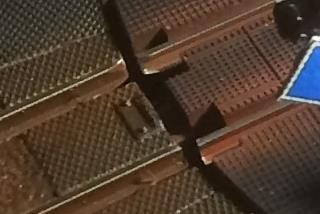

Na odnímateľnej časti otočného mostu je potrebné skosiť mierne nábehovú hranu mostu podľa obrázku č.3 v červenom krúžku, niektoré loko s novými spriahlami zadrhávajú spodnou časťou spriahla o uvedený prechod.

To je z úprav mostu asi všetko. Úpravy spojené s farebným prevedením som vykonal bez demontáže elektroniky mostu len vymaskovaním a po nástreku nebol s ničím žiadny problém. To je už na každom, ako si to vykoná. Búdku som dal inú, je to točňa z obdobia ČSD, tak nech sú tam dobové prvky.

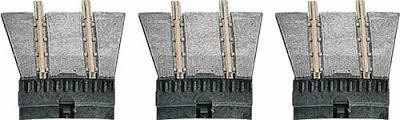

V statickej časti ( vane točne) je potrebné tiež vykonať skosenie nábehových hrán koľají tak, ako je to uvedené vyššie. Na rozšírenie počtu výjazdov je dodávaná sada 3 ks.

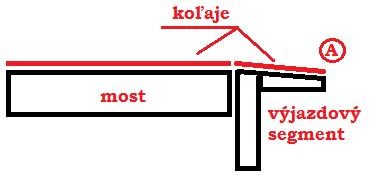

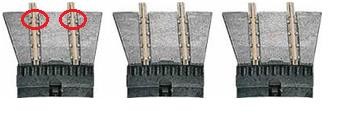

Výjazdové segmenty ( aj tie pôvodné na točni) sa smerom od točne zvažujú smerom na dol, tak ako je to na obr. č.5. Z konštrukčného hľadiska sa to dá vyriešiť tak, že sa vyberú koľaje z výjazdového segmentu a posledné uchytenie výjazdu (obr.4) na segmente sa vynechá ( sú tam 4 páry uchytení), koľaj sa akoby vyhne smerom na hor do roviny.

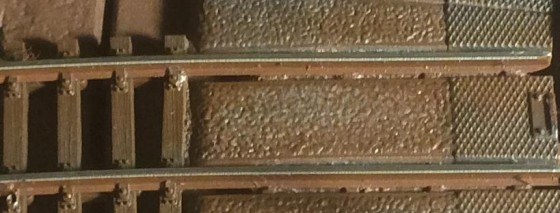

Je to náročné z hľadiska možnosti poškodenia kotvenia koľaje na výjazdovom segmente, skosenie koľaje je tiež lepšie vykonávať spôsobom prevlečenia do priestoru mostu a po skosení zatlačením vrátiť do požadovanej polohy v segmente, teda neskosenou stranou vpred do zámkov koľaje ( pozor, aby koľaje netrčali do otočnej časti točne ). Lepšie riešenie je v segmentoch vymeniť koľaje pôvodné za koľaje požadovanej dĺžky tak, aby napojenie koľají  – označenie  A na obr.5  nebolo na konci segmentu, potom je vynechanie posledného páru kotvenia a vyrovnanie výjazdovej koľaje jednoduchšie a pevnejšie. Na obr. 6 je vidieť vynechané zámky, posledný pražec aj koľajnice sú k výjazdovému segmentu prilepené sekundovým lepidlom.

Záver…?

  • flexi koľajnice fy. Kuehn , ktoré som použil ako prvé, som musel vymeniť za Tillig. Aj ten malý výškový rozdiel temena koľajnice v neprospech Kuehnu robil niektorým loko problém pri nájazde na most točne, po výmene problém zmizol.
  • patinovanie a imitácia zarastenia vane točne treba vykonať v rozobratom stave a tak, aby tráva neblokovala mechanickú časť otočného mostu, z niektorých miest vane som ju musel vyhodiť, točňa tam dosť nelogicky nezastavovala.

  • na vyberanie otočného mostu pre potreby údržby je potrebné vynechať vyberateľné dva segmenty vedľa seba aj na tej istej strane, most nie je problém vybrať.

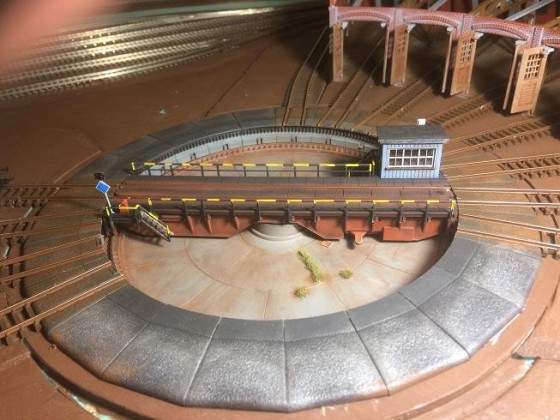

  • osu symetrie pri jednom vjazde by som ani neriešil, treba ju tak zvoliť, aby dekodér „prepínania polarity „ mal čo najmenej práce. V prípade ako na obr.7 by dekodér vratnej slučky na točni za predpokladu, že nepretočím most ani nemusel byť, ale…ale.
  • použil som modul vratnej slučky STE023, niektoré loko ale blbli, zastavovali na moste. Dôvod bol jednoduchý ( teda teraz už J ), blbli všetky loko, ktoré mali predné dvojkolie bandážované ako napr. okuliarnici ROCO s orig. zvukovým dekodérom, prehodil som dvojkolia s bandážami na podvozku k stredu loko a problém u všetkých lokomotív všetkých výrobcov zmizol.

 Vyriešenie problému s mechanickým ovládaním dverí remízy Auhagen kat. č. 13280 (13281) a jeho riešenie + točňa od MŽ, ak bude záujem, nabudúce.

S pozdravom Brzda
