100_3921Co mě k tomuto modelu dovedlo je vlastně záhada. Je v tom zřejmě částečně unikátnost lokomotivy. Ač jsem se chtěl všemu s logem ČD Cargo vyhnout, nedaly mi jejich nově natřené lokomotivy spát. Původně to měl být Brejlovec 753.7, když ale vyjela z dílen natřená Zamračená 751, bylo rozhodnuto.

Šušká se, že a) 751 219 je jediná Zamračená v Cargo laku, b) ČD Cargo do budoucna s řadami 749 a 751 nepočítají. Protože jsou lokomotivy přeci jen jedněmi z nejstarších pravidelně provozovaných lokomotiv, jejich konec v běžné službě se zřejmě neodvratně blíží. A tak jsem využil příležitosti nového (a v rámci možností poměrně slušivého) nátěru, a rozhodl se 751 219 zpracovat do modelu. Částečně v tom má prsty také přirozená modelářská soutěživost, protože co si budeme namlouvat, být jedním z prvních, kteří budou mít jakýkoliv model, působí pozitivně na modelářské ego 🙂

Vzhledem k tomu, že Cargo Zamračená je sice atraktivní vozidlo, ne však naprostá nezbytnost ve vozovém parku, bude model zhotoven z odlitku od p. Číže řady 752 (s prolisy pod střechu, tedy odpovídající III. sérii lokomotiv T478.1).

100_3273

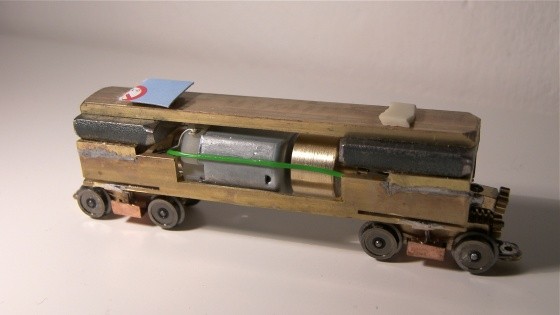

Bude posazen (konečně) na mosazný pojezd p. Pletichy. Pro výškové usazení na pojezd lepím „co dům dal“.

100_0797

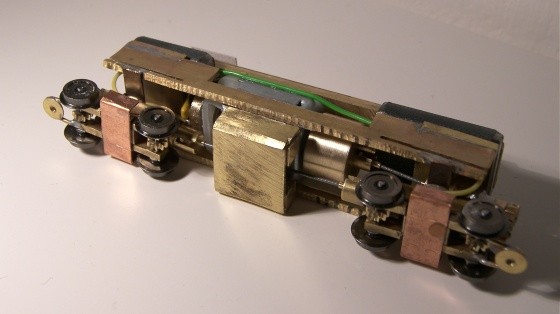

Protože p. Pleticha dává do prostoru nádrže dodatečné závaží, tentokrát jsem se rozhodl k jeho odstranění.

100_0802

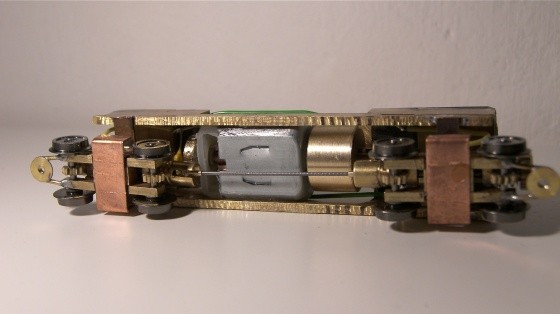

Stačí zabrat nožíkem, závaží je lepeno vteřinovým lepidlem. Hmotnost pojezdu zůstává i tak velká, takže o tažnou sílu se není třeba bát.

100_0795

Celá stavba se tak vejde do poměrně příjemného rozpočtu 1560 Kč za kompletní model, přičemž 80 Kč budou stát jen obtisky a 150 Kč budou stát spřáhla a šachty Peho.

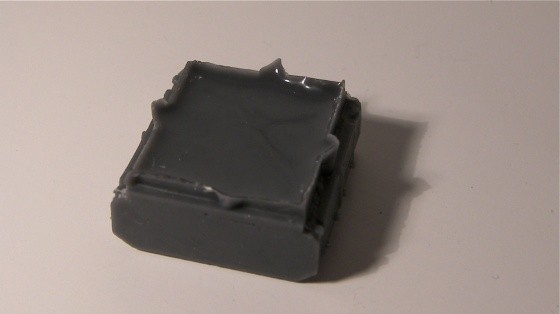

Důvod odstranění závaží z nádrže je poměrně jednoduchý – p. Číž totiž začal nádrže odlévat vyplněné materiálem.

100_0814

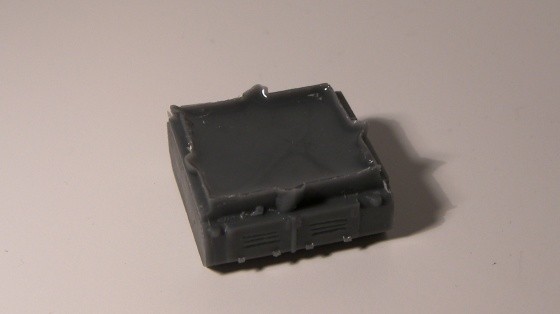

A do nějakého velkého vybrušování se mi nechtělo.

100_0811

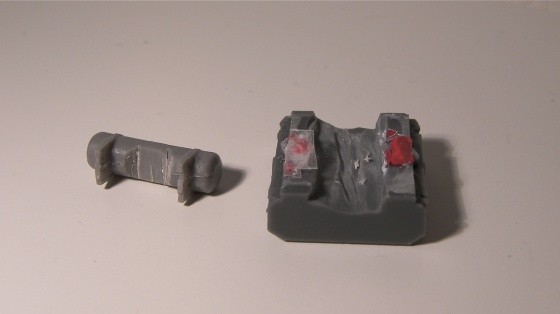

Pro průchod kardanu mezi podvozky je jen potřeba udělat ve vzduchojemu i nádrži prostor pro jeho pohyb.

100_0806

Poslední přípravnou prací je vyřezání masek podvozků.

100_0818

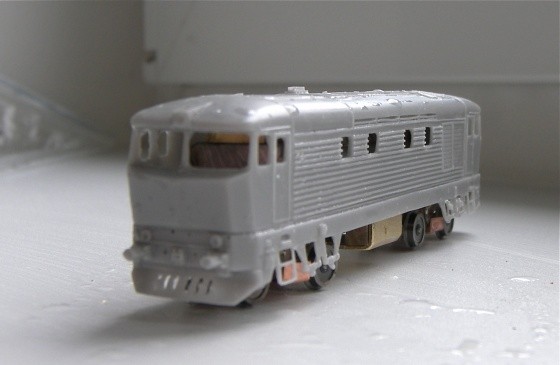

Stavba utíkala poměrně rychle, proto jsou některé fotky tentokrát v „nesterilním“ prostředí. Odlitek po vybroušení.

100_0769

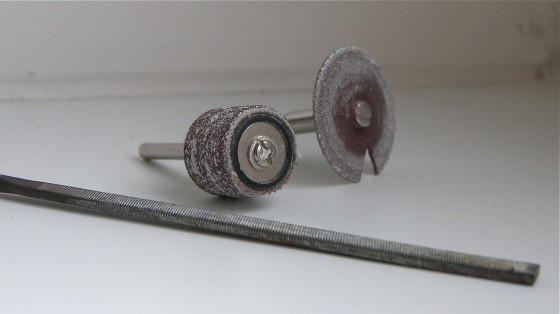

Na vybroušení jsem použil šmirgl-válec, jak jsem si to nazval. Pro drobné dobroušení (okna kabin) pak jehlové pilníky a na prvotní uřezání nálitků na spodku skříně rozbrušovací kotouč. Víc potřeba na obroušení odlitku nebylo.

100_0977

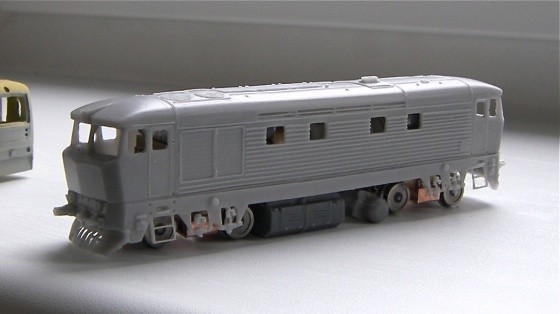

Povedlo se mi zachovat všechny žebříky a dokonce i polovinu závěsek na svém místě.

100_0771

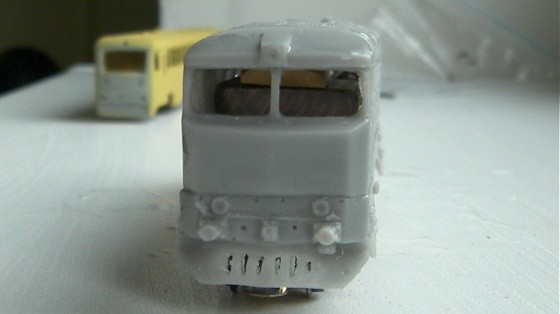

Pluh se mi povedlo podbrousit natolik, že vykukují otvory v něm. Ještě přijde samozřejmě začistit, a to vrtáčkem 1 mm upnutým na malé otáčky do vrtačky, kde bude fungovat jako malá frézka.

100_0767

Při broušení odlitku hned koriguji usazení na pojezd.

100_0771

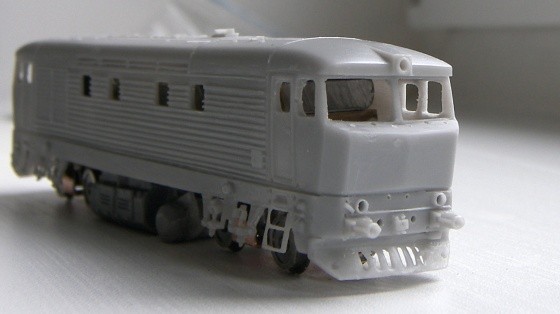

Světla a světlomet jsou vyvrtána vrtákem 1.5 mm, při tomto průměru vydrží obroučky.

100_0778

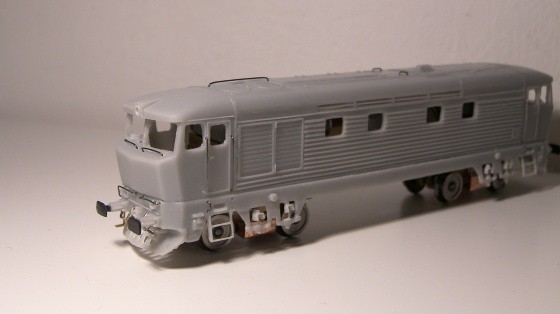

Na řadu přišlo předvrtání naznačených otvorů vrtákem 0.4 mm pro madla a dosazování madel z 0.3 mm struny.

100_0790

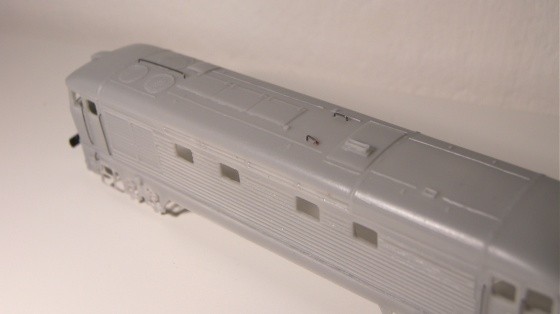

Na střechu…

100_0831

Na dveře do kabin…

100_0835

Pod čelní okna…

100_0842

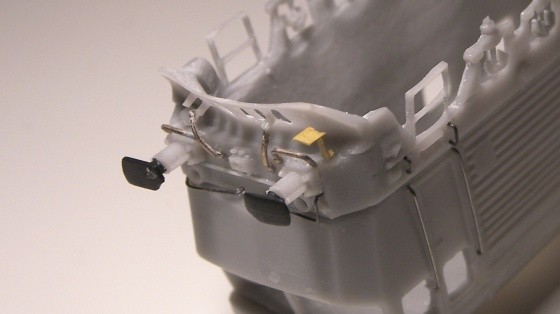

Dokonce i pod nárazníky…

100_0864

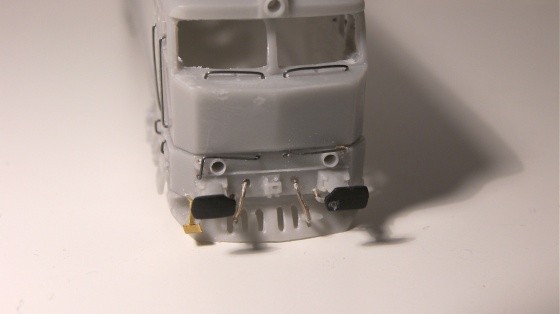

Na čumák jsem udělal i z drátu 0.4 mm dvě imitace hadic. Nárazníky jsou v tomto případě (jako v reálu) sešikmené ze sady p. Čambalíka.

100_0848

Plná stupačka je z leptu od Hekttora.

100_0849

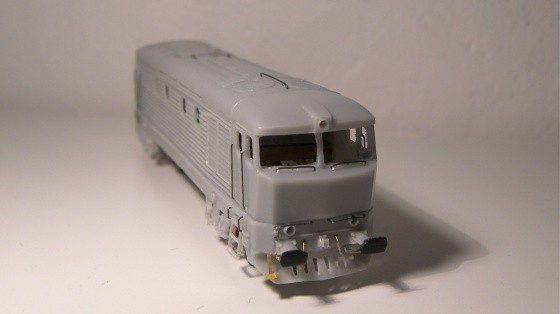

Celkově to vypadá efektně.

100_0792

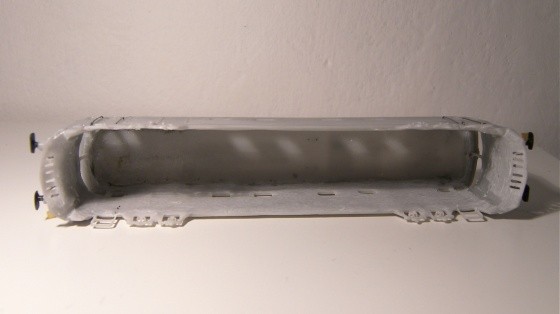

Odlitek z vnitřní strany. Je vybroušený poměrně hodně tence, aby do pojezdu zapadl.

100_0859

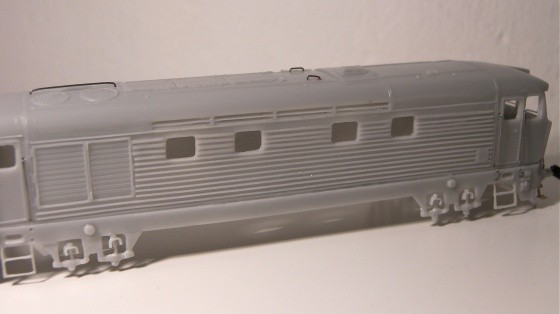

Menším problémem odlitků III. série je, že jsou viditelně prolisy mezi okny dolepované dodatečně. Abych tento efekt alespoň částečně srazil, přebrousil jsem prolisy šmirglem, aby tolik nevykukovaly – krom toho jsou totiž i poměrně vystouplé.

100_0828

Tuto akci určitě doporučuju, vypadá to určitě v rámci možností lépe.

100_0829

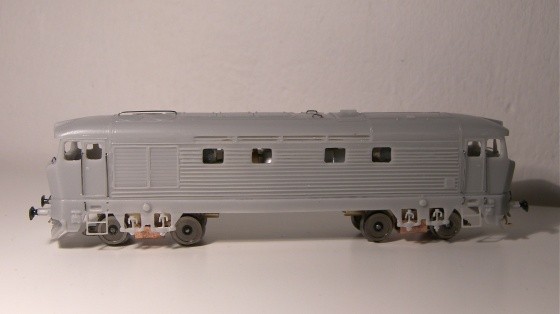

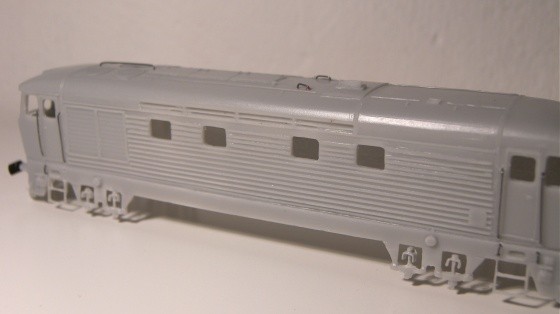

A lokomotiva je připravena na nástřik. Záměrně jsem si pro tento účel vybral odlitek p. Číže, kde není tolik práce s čelem a nemusí se do něj akutně zasahovat, kdežto u odlitku p. Molaty si to říká jednak o předělání světel (do čehož se mi nechtělo) a do doplnění nějakých těch detailů na čelo rámu.

100_0784

Nástřik základem, a poté přišlo na řadu laborování s odstíny. Tuto práci už přede mnou naštěstí z větší části provedl kolega JBr, když dělal svého 753.7 (kterého by mimo jiné mohl vystavit na web, co? :D). Na světle modrou poměrně dobře sedí Agama Modrá 05M, případně do ní lze zamíchat trochu Bílé (což jsem udělal já). Na tmavě modrou se dá použít Agama Tmavě modrá 09M s lehkým přimícháním čehokoliv šedého. Nejdříve jsem stříkl světlejší modrou, poté tmavší, a poté žlutý pluh.

100_0878

Šedá je prostý mix Černé a Bílé v odhadnuté kombinaci. Žlutý proužek ve spodní části pluhu se samozřejmě musí vymaskovat. Tato fotka však především pro ilustraci vybrání pluhu pro spřáhlo.

100_0884

Protože mě zaujal článek kolegy Honzy Toufara o použití spřáhla pro Sergeje, chtěl jsem zkusit spřáhlo umístit sem, ale prostor mezi pluhem a hranou kolejnice je příliš malý.

100_0886

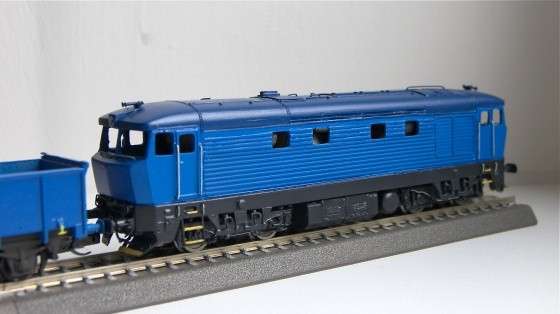

Žlutě jsem natřel schůdky do kabin.

100_0888

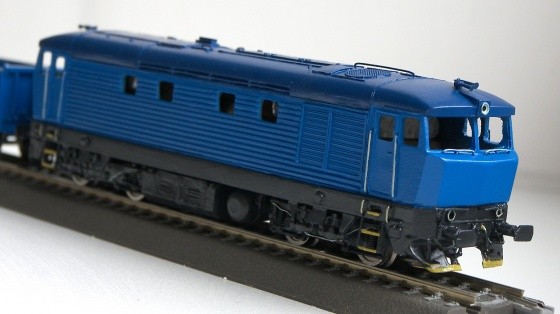

Madla jsou natřená světle šedou.

100_0895

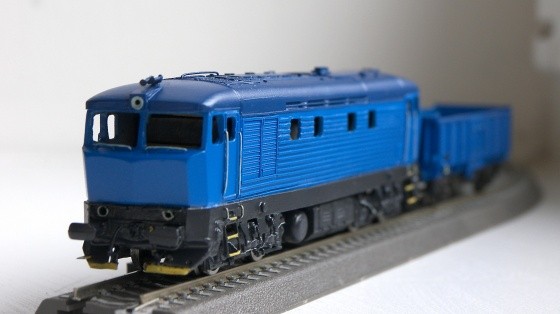

Stejně tak obroučky světel a světlomet.

100_0899

Prozatím jsem celek přestříkal polomatným lakem.

100_0913

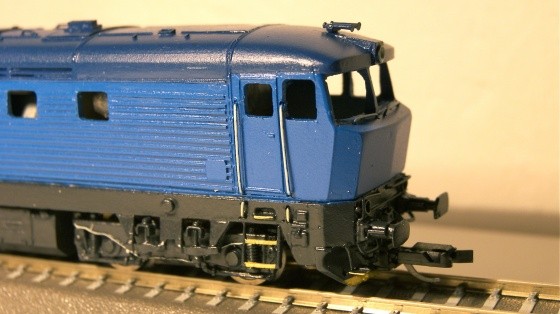

Pohled na detail kabiny.

100_0916

Spřáhlo je opět provedeno šachtou Peho s plastovým pružením zalepenou do pluhu.

100_0938

Spřahování bylo hned vyzkoušeno, aby si poradilo i s „kratšími“ vozy. Dle toho volím vzdálenost mezi vozidly raději větší.

100_0944

Hrany masek podvozků jsou natřené světle šedou.

100_0929

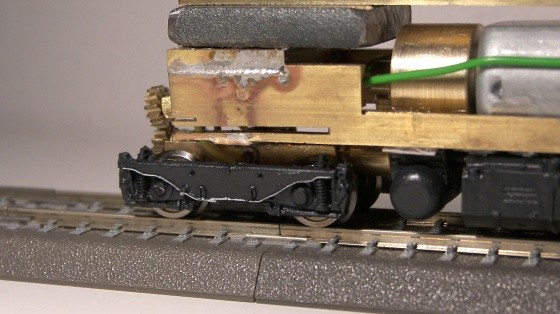

Vzduchojem a nádrž přilepené k rámu.

100_0932

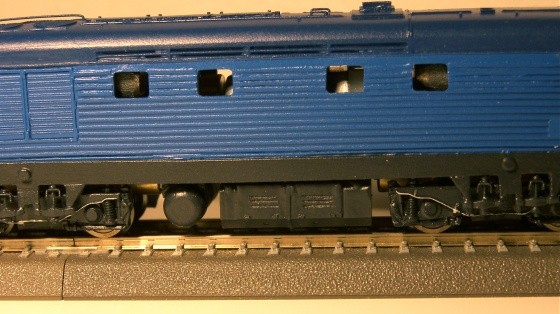

Přilepené to vypadá takto. Průhled volný.

100_0927

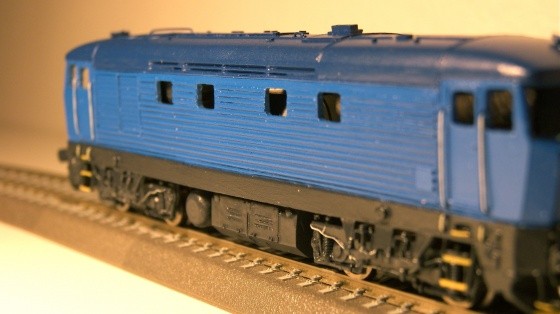

Jediná škoda je, že nádrž je užší než skříň lokomotivy.

100_0918

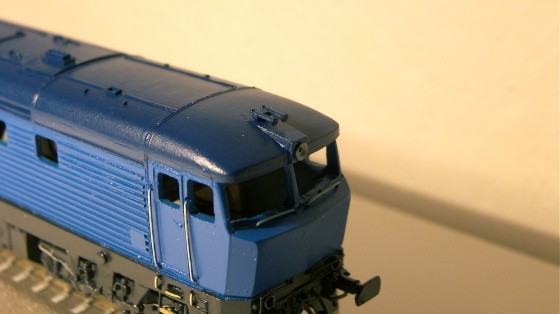

Na střechu přibyly houkačky.

100_0924

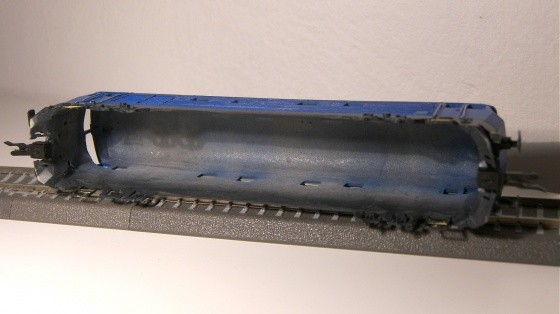

Opět pohled do útrob.

100_0946

Zabroušené prolisy.

100_0921

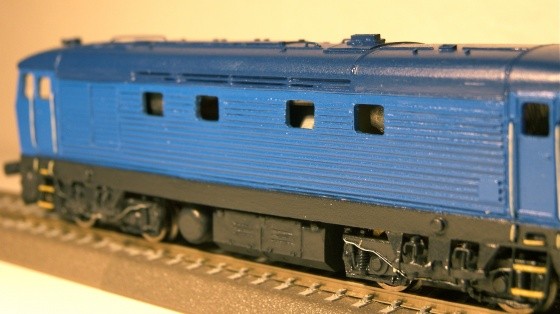

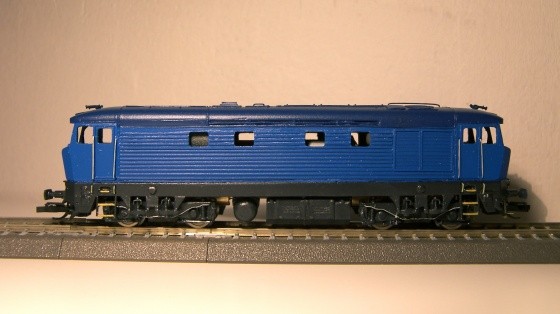

Možná to není moc vidět, ale odlitek má závěsky o pár milimetrů dále od sebe, a ty tak nevychází přímo na střed podvozků.

100_0952

No, celkově to myslím vypadá dobře 🙂

100_0966

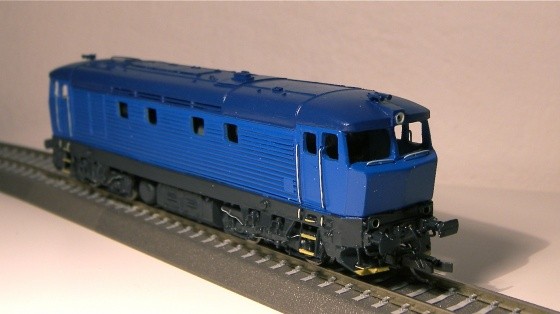

Pokud byste se teď chtěli zeptat, jestli ty odstíny nejsou moc tmavé, rovnou na to odpovím: nejsou! Lokomotivu jsem viděl naživo, a sám jsem se lekl, jak je ta světlejší modrá tmavá a jak celá lokomotiva splynula s potemnělým nádražím. Na fotkách vypadá světlejší odstín modré o hodně světleji než v reálu. Navíc obtisky ještě modrou rozjasní.

100_0910

Čekání na obtisky od Parostroje tak dlouhé nebylo. Na to, jaká byla 219ka v reálném provozu novinka, zareagoval Parostroj velmi rychle. Tím pro mě ovšem pozitiva vpodstatě končí. Nedotisknuté odstíny, špatné soutisky barev… Čelní loga byla dobrá, tabulky už tolik ne (na jedné bylo vidět, jak je stříbrná natisknutá křivě). Setkal jsem se se třemi různými aršíky obtisků od Parostroje a dva z nich mě svojí kvalitou tisku rozhodně nepřesvědčily. Že se tabulky nevejdou už není chyba obtisků ale odlitku, který tam na ně po dosazení madel místo prostě nenechá.

100_3894

Že se obtisky „nezažerou“ do silných prolisů také není chyba obtisků, ale nepomohl ani Hypersol. Ten proleptal vrstvu laku a zůstaly jen vrstvy barvy krásně plasticky vystupující mezi prolisy… Kdyby se obtisky zacucly do prolisů, zbyla by z nich jen půlka, takže těžko říct, co by dopadlo lépe.

100_3886

Co je ovšem větším nedostatkem, je to, že 751 219 má na boku loga velká. Toto menší provedení se nachází na Brejlovcích a na 219ku nepatří.

100_3895

Jinak jsem byl na druhou stranu velmi spokojen s kvalitou nanášení, obtiskový papír byl namočený během dvou vteřin a práce tak pěkně utíkala.

100_3891

Ty nejdrobnější nápisy jsem ani nepoužil, protože jsem nenašel, kam s nimi. Celkově mi obtisky přišly jako upravené z nějaké jiné lokomotivy a ne šité na míru přesně 751 219 (některé popisy chyběly, některé byly naopak navíc).

100_3884

Přestřik polomatným lakem a na závěr zasklení tenkou fólií (víčko z cottage sýru, ale funguje skvěle).

100_3897

Stěrače jsou z leptové stavebnice Hekttor, vypadají totiž mnohem lépe než ty z doplňků od Detailu.

100_3899

Vše opět lepeno Sidoluxem.

100_3905

Nakonec to nedopadlo tak špatně.

100_3902

Ve výsledku si toho málokdo všimne (já sám jsem si toho všiml až když jsem na bok plácnul ta menší loga), ale když už se ty obtisky jednou připravovaly, mohlo se to udělat pořádně.

100_3907

Příště porovnáme odlitkovou Zamračenou s leptovou a to se budou teprve dít divy…

100_3917

S pojezdem p. Pletichy a spřáhly v Peho šachtách se však jedná o provozně téměř nepřekonatelný stroj, což se také počítá.

100_3915

Případné polemiky, zda Cargo ano či ne, prosím tentokrát neřešte. Nedělám vozidla z přesvědčení vůči dopravcům, ale z důvodu sympatií k jednotlivým vozidlům. Ona ta Zamračená nemůže za to, pod koho spadá.

100_3921
