rubrika: Nákladní vozy, autor: Rosťopiš

DSC_0978 Dnes tu pro vás mám vlastně poslední díl letního TT víkendového miniseriálu. Trochu dost opožděně, ale ona vlastně letos ani pořádná zima nebyla, takže pořád nejsem zas tak mimo. Tentokrát se podíváme na novinku tradičního účastníka TTvíkendu, Malé Železnice. Ta krom připravovaných projektů ukázala i několik novinek, které se daly na místě přímo zakoupit. Mě nejvíc zaujaly vozy pro přepravu dřeva a jiných podobných komodit. Ve vitrínkách se nacházely sestavené vzorky vozů Laaps a Laaps-y. Už tyhle vzorky vypadaly opravdu povedeně, tudíž jsem bez váhání jednu jednotku Laaps-y pojal za svou vlastní. No, než výstava skončila, vrátil jsem se po zběžném prohlídnutí dílů ještě pro druhou 🙂 Protože jsem se k sepsání článku nemohl dlouho dokopat a ani modely nemám dodneška pořádně hotové, nějak se nebudu rozepisovat a energii radši věnuju na jejich dokončení. Nejvíc toho na model stejně prásknou fotky, však uvidíte sami.

Malá železnice to má tentokrát vyřešené následovně: model vozu Laaps se podává samostatně jako jeden vůz (ČDC skutečně jeden takový mají jako Kbps, je to nějaký prototyp), kdo chce častější jednotku, koupí prostě dva vozy. Laaps-y se liší hlavně nižším provedením čelnic a prodává se rovnou jako jednotka dvou vozů. Cena jednotky byla do 450 korun, pokud si dobře vzpomínám, Laaps ze dvou Kbps vycházel dráž, kvůli většímu počtu dílů. I tak ale cenu hodnotím jako velmi příznivou, hned to stavebnici činí přístupnější většímu okruhu modelářů. Já vzal model jenotky Laaps-y, protože provedení Laaps jsem už pájel z plechu, takže trochu doplním vozový park a rovnou se pokusím o nějaké to srovnání.

Dost keců, jde se stavět. Balení klasika, sáček, vypálené díly, návod, závaží, struna na madla. Abych ještě byl úplný, stavebnice byly ve verzi „základ“.

DSC_0913

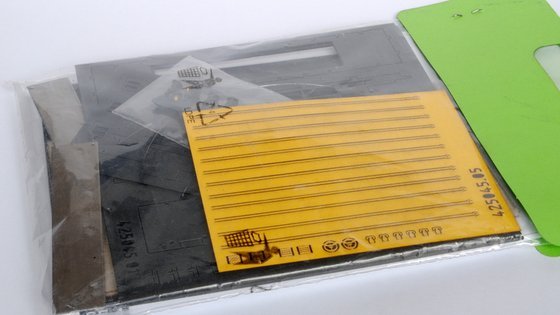

Pytlík z druhé strany. No, docela jsem se na stavbu těšil. Plechová stavebnice byla lehce monotónní a místy trochu nedotažená, tak jsem byl zvědavý na konfrontaci s tímhle. Srovnávání já rád 🙂

DSC_0914

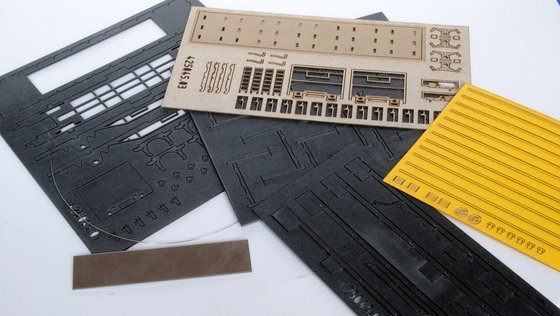

Dílků je ve stavebnici celkem dost. Jedná se taky o dva vozy, takže je tam většina aršíků 2x.

DSC_0917

Základ vozu, pojezd. Milimetrová plastová deska, v ní všechno pečlivě vypálené.

DSC_0918

Další milimetrová deska, tentokrát s klanicemi. Některé jsou na víc, takže ztáty při stavbě nebo požkození provozem je pokryto.

DSC_0920

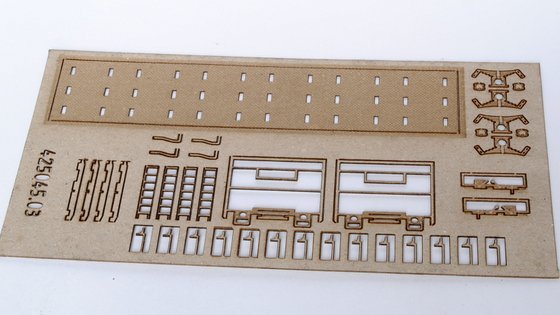

Silnější karton s detaily. Jsou zpracovány o něco jemněji než u předešlých stavebnic, což vítám, ale třeba žebříčky už držely pohromadě opravdu jenom na nezbytně silné spojce, už jsou dost křehké.

DSC_0921

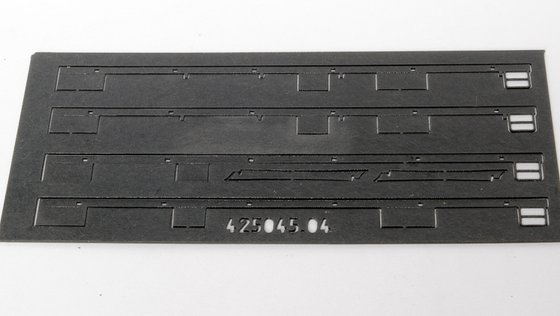

Tenčí plastová destička nabízí bočnice rámů vozu s popisovými tabulemi.

DSC_0922

Ze čtvrtky jsou vypálené kotvící popruhy na vůz a nejjemnější detaily. Kola ruční brzdy tu nebyly vyřezané nejlíp, ale stejně vždycky dávám leptaná. Hodilo by se, kdyby tenhle aršík byl pálený do modrého papíru a popruhy se pak nemusely barvit, ale taková práce snad s barvením nebude.

DSC_0923

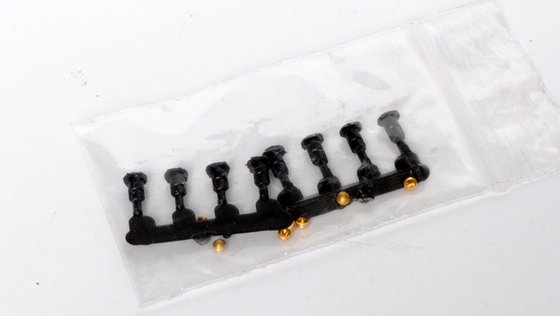

Součástí balení jsou i mosazná ložiska uložení dvojkolí a plastové nárazníky. Nárazníky taky nahrazuji plastovými od SDV, vypadají prostě líp.

DSC_0924

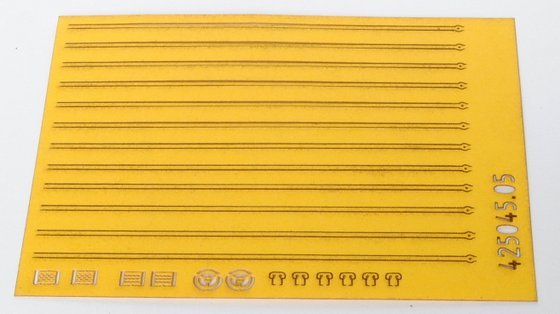

Stavebnice obsahuje návod, který jsem sice nevyfotil, ale pochválím ho. Občas jsou návody MŽ trochu zmatené a drobnosti tam nejsou pořádně čitelné, ale tady není nic ponecháno náhodě. U leptaného vozu bez návodu jsem celkem koumal kam na který článek jednotky jaké vybavení přijde, tady všechno vysvětluje návod celkem fikaným systémem.

Stavbu jsem zahájil tradičně sestavením pojezdu. Je to klasická koncepce MŽ, všechno do sebe přesně pasuje, nikde není moc prostor pro nepřesnosti.

DSC_0926

V rozsochách už jsou vtlačená ložiska, doplněny jsou brzdy. Můžete si všimnout, že jsem odřezal držáky brzdových přestavovačů (osadím leptané) a z jednoho pojezdu i držáky kol ruční brzdy. Tu má totiž vždycky jenom jeden vůz v jednotce.

DSC_0928

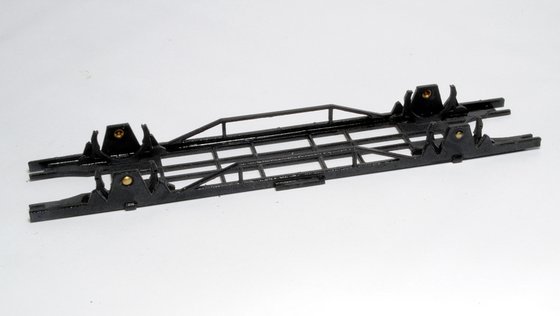

A už se vrhneme na karoserii, ať to má nějaký tvar 🙂

DSC_0929

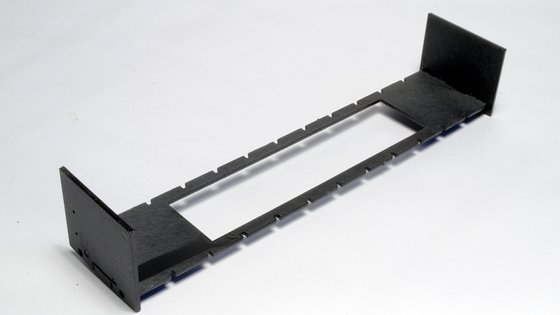

Pro nedočkavce jako jsem já první foto hrubé sestavy. Teprve pár dílků, a přitom už to nabírá správný tvar skutečného vozu…

DSC_0930

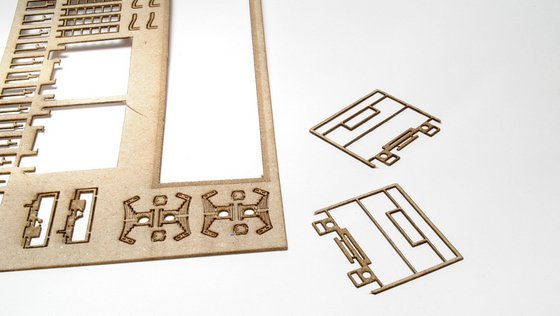

V tuhle chvíli je čas na osazení prvních papírových ozdob. V tomhle případě profilů na čelnice.

DSC_0932

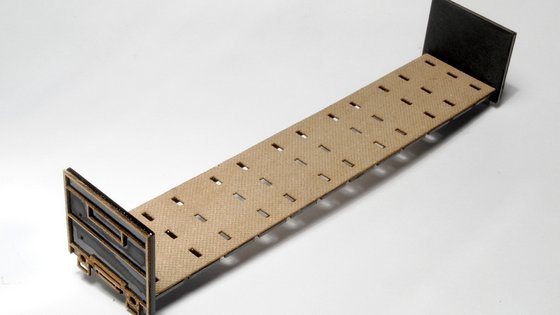

No, paráda, hned to vůz zvedlo. Nalepil jsem taky podlahu.

DSC_0933

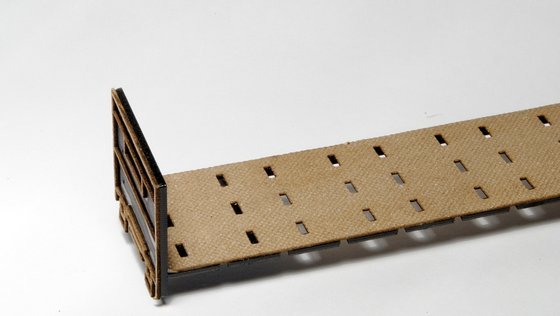

Podlaha je tentokrát gravírovaná a skutečné krablování napodobuje pěkně. Na předešlém modelu Roos byly na podlaze jenom vyryté drážky, což tak modelově nepůsobilo. Každopádně mezi řečí s výrobcem jsem zjistil, že na tuhle lepší verzi podlahy už byly upraveny i starší stavebnice.

DSC_0934

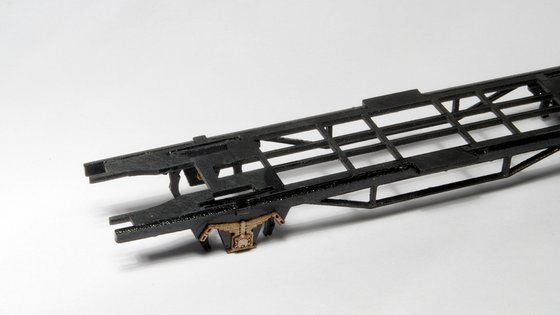

Dozdobení se dočkaly i rozsochy. Lepím perchlórem, na stavebnice MŽ se mi osvědčil nejlíp, druhou vrstvu papíru lepíkm buď herkulesem, nebo vteřińákem.

DSC_0935

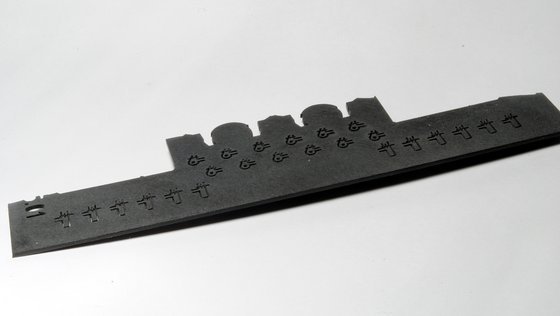

A krasojízda pokračuje, přijdou na řadu skutečné drobnosti.

DSC_0936

Do bočnic jsem nasázel na jednu stranu vozu upínáky, na druhou stanu napínací navijáky popruhů a k nim příslušné páky. Všechno se lepí do připravených přesných otvorů. Páky jsou celkem jemné, takže jsem je rovnou pro jistotu zpevnil napuštěním vteřińákem.

DSC_0938

A oba články jednotky. Pohled zespodu tady ukazuje, že největší část spodku tvoří papírová podlaha. Kvůli tomu jsem prorokoval náchylnost ke kroucení během barvení, a taky k němu došlo.

DSC_0940

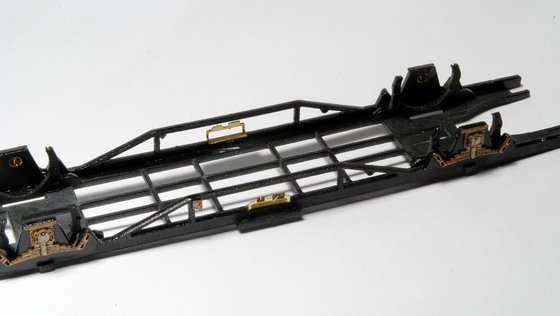

V mezičase jsem pojezdy doplnil leptanými přestavovači (vzal jsem je ze stavebnic Es SDV, kde jsou vždycky navíc), jedna deska přestavovačů přilepená přímo na vzpínadle rámu je ostříhaná z laserovaných papírových přestavovačů.

DSC_0941

A nejvýraznější prvek celého vozu, klanice.

DSC_0943

Měl jsem takovou základní ideu. A sice že sestavím pojezd vozu zvlášť a nabarvím ho černě, sestavím nástavbu zvlášť bez lepení klanic a nabarvím jí hnědě, následně klanice sejmu a po vymaskování podlahy onu podlahu fouknu černou barvou. No a podle toho jsem jel, zkrátka abych si co nejvíc usnadnil barvení.

DSC_0945

Tady už vidíte vpodstatě hotové vozy připravené na barvení. Oproti leptané stavebici tady všechno šlo hodně rychle od ruky. Díly do sebe přesně pasují, není jich moc, vlastně jenom sedím a skládám.

DSC_0976

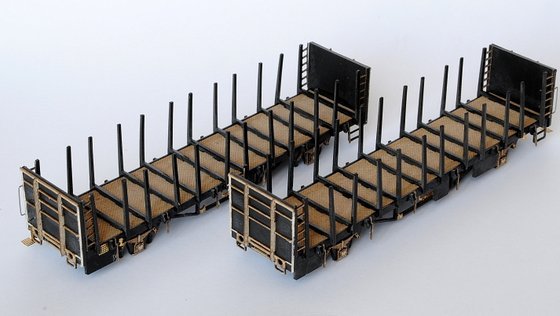

Na vnější čela jednotky jsem doplnil madla pro posunovače a stupačky. Taky jsem aplikoval jednu svojí vychytávku, a sice že jsem ztenčil krajní svislé profily papírové ozdoby na čelech. I ve skutečnosti je tam spíš takový plechový lem než přímo profil, takže jsem vzal skalpel a tyhle části odřízl. Šlo to celkem snadno protože požadovaná tenká vrtva tam zůstala coby přilepená od začátku.

DSC_0977

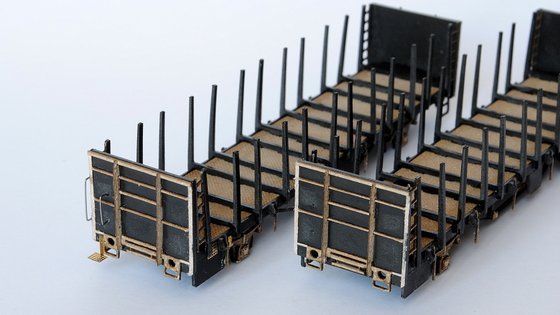

Dolepené jsou i schránky na dokumenty a leptané kotvičky.

DSC_0978

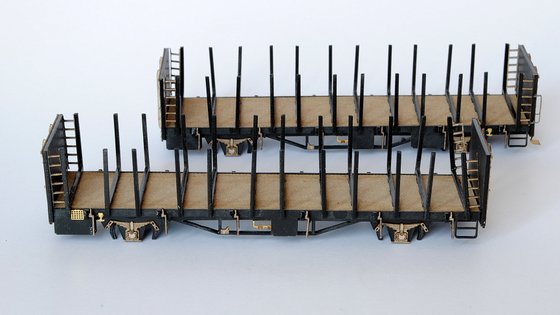

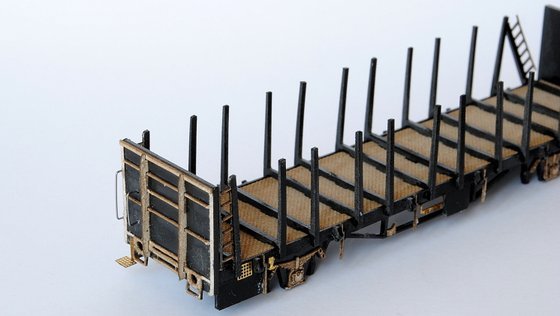

Vozy už teď působí sympaticky, navzdory jednoduché konstrukci díky klanicím působí členitě a zajímavě. Moc se na ně těším ve vlaku.

DSC_0979

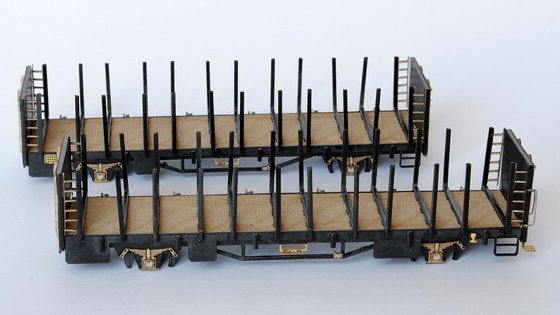

Následovala poslední prohlídka před barvením, to je chvíle pro poslední úpravy. Podle předlohy jsem malinko zkosil rohy tabulí na popisy.

DSC_0981

A taky jsem jednu tabuli na nápisy přemístil. Na jedné bočnici jednoho článku je totiž špatně umístěná. Respektive možná je umístěná správně podle nějakého prototypu, ale já stavím to nejběžnější, co jde na kolejích potkat. Náprava ale byla jednoduchá, tabuli jsem prostě odlomil a nalepil o kousek vedle podle fotek skutečných vozů. Tuhle úpravu je dpobré dělat ještě na nesestaveném modelu, dokud jsou bočnice zvlášť. Která tabule to byla si snad vpomenu u fotek barvených vozů 🙂

DSC_0842

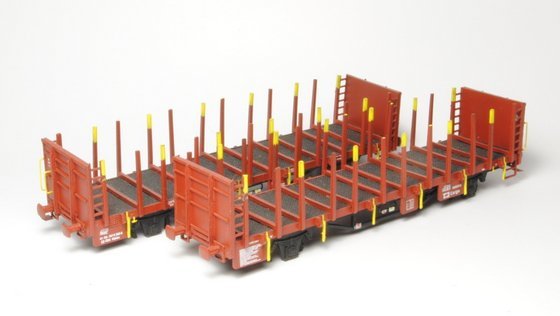

No, která cedule to byla už si asi nevzpomenu, přilepil jsem je opětovně podezřele čistě…  Ale něco mi říká, že těch přemístěných cedulí bylo víc, nejspíš dvě nebo tři. Tak jako tak úprava není vůbec složitá a je to spíš kosmetická záležitost pro hnidopichy než konstrukční vada stavebnice.

DSC_0843

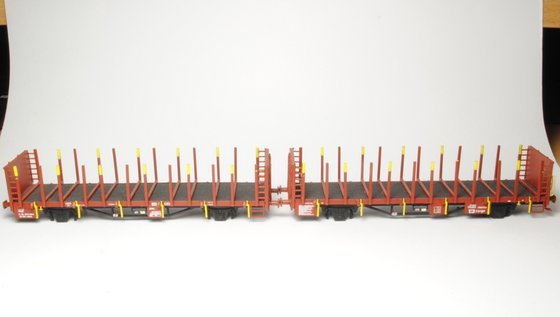

Vozy už jsem nabarvil, jako vždycky lihovými barvami Agama. Naplno se tu ale projevilo kroucení, které jsem předpovídal. Podlaha prostě vůz prohnula tak, že jeho srovnání při lepení na pojezd se závažím vyžadovalo celkem sílu. Nic nikde ale naštěstí neprasklo, plast je pružný. Bohužel klanice v otvorech nedrží samy, pistole je odfoukne. Proto jsem je před stříkáním přibodoval lepidlem. Po nastříkání skříně nahnědo jsem je odloupal, nastříkal podlahu černě a klanice dolepil zase zpátky.To je sice trochu komplikace, ale pořád to není nic hrozného, vzhledm k ušetřenému času na maskování podlahy.

DSC_0844

Dotřel jsem některé detaily. Upínací páky, kotvičky, madla…  Zajímavým prvkem vozu jsou zvýrazněné konce na každé druhé klanici, označující určitý ložný objem. Natírat to by byla při dvou dvouvozovývh jednotkách docela fuška, takže jsem si rozmíchal žlutou barvu do kalíšku a klanice v ní máčel. Tím jsem dosáhl optimální kryvosti a stejné roviny ze všech čtyř stran klanice. Taky práce podstatně rychleji utíkala.

DSC_0845

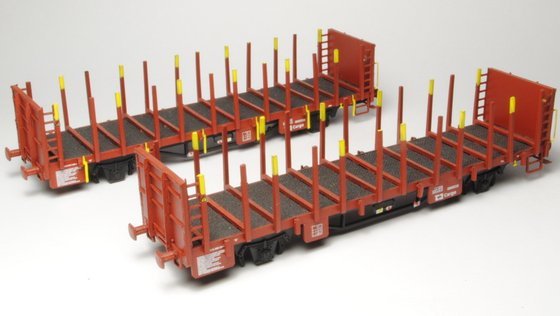

Vozy už jsou i obtištěné. Opět se ale ukázal problém s originálními obtisky od MŽ. Ačkoliv se na popisové tabule natěsno vejdou, přijdou mi prostě velikostně nadsazené, takže jsem je nakonec nepoužil. I s ohledem na to, že můj vůz Laaps je má udělané svépomocí, jsem stejně potisknul i tyhle vozy. Použity jsou domácí zbytky z různých stavebnic a nějaké vlastní motivy, obsahově to sice nesedí, ale na pohled to vypadá dobře.

DSC_0846

Protože vozy stále nemám dokončené a zcela hotové budou kdoví kdy (pořád se nemůžu rohodnou jestli náklad nebo ne a tak…), článek prozatím uzavřu dvěmi srovnávacími fotografiemi. Sice to není úplně ono, protože na novém modelu zatím nejsou upínací popruhy, kola ruční brzdy, patina… Spíš si všímejte celkového pojetí vozu.

DSC_0847

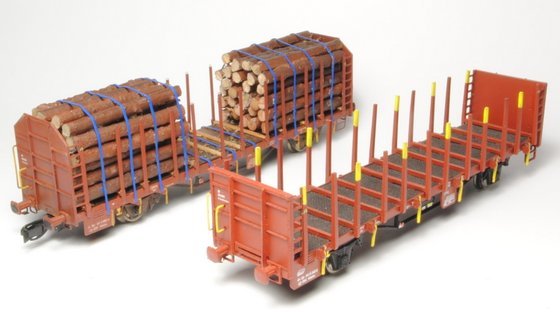

Už z těchhle dvou fotek je jasné, že stavebnice MŽ leptanou verzi válcuje svojí plasticitou. Klanice a žebrování čel prostě nevypadá placatě, to samé upínací prvky. MŽ ale má i jednu nevýhodu. Vzhledem k tomu, že je díly potřeba vrstvit pro dosažení určité pevnosti, je ložná plocha vozu výše, než by měla správně být. Upravit to nejspíš nijak nejde. Leptaný vůz je ale naopak zase o chlup nižší, takže záleží co komu sedne víc.

DSC_0848

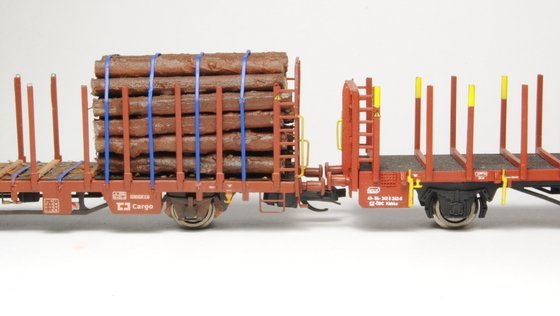

To ostatně platí i jako moje doporučení při váhání zda vůz postavit z leptu nebo laserovaných dílů. Obě stavebnice mají svoje pro a proti. Pokud bych měl stavět další vagonky, vybral bych si stavebnice MŽ, protože se jedná o osvědčenou koncepci, rychlou pohodovou stavbu a vizuálně vůz vůbec nevypadá špatně. To je prozatím všechno, jakmile budou modely dokončené, článek doplním. Takže se těšte, já se taky těším 🙂

7 komentářů k článku “Laaps-y od Malé Železnice”

  1. Zlámalík :

    Díky za report, blahopřeju k dalším povedeným vozům v parku. Nejspíš se do nich časem (= až čas bude) taky pustím, MŽ fandím.
    Kolik je ten výškový rozdíl? Teď, když to máš složený, to změř, bude to asi stejný jako Kils/Laails, ne?

  2. Rosťopiš :

    Jo, pojezd je převzatý ze stavebnice Kils, pokud vezmu rám s rozsochami, tak na něm jsou další dvě vrstvy, tedy + – 1,7 mm a mám výšku podlahy. Optický rozdíl oproti leptu je vidět na poslední fotce. Lept je oproti realitě trochu nižší, MŽ trochu vyšší. Výška nárazníků u MŽ sedí. Finálně postaveno zatím nemám, je to ve stavu posledních fotek, drahocenný čas teď žerou ostatní projekty…

  3. TomcaT :

    Super práce! Už delší dobu uvažuju o koupi leptané stavebnice dvou „Laaps-ů“ ale u nich je ten problém, že jsou komplet z leptu a já teprve začínám přicházet na ty fígly, jak to správně spájet. Určitě se tedy do Lapss-ů pustim, napřed od MŽ a pak možná do kovu.

  4. Jaroslav Blažej :

    Já jsem si na koupil stavebnice vozů Laaps (s tím vyšším čelem) loni na mašince.Je vidět,že se MŽ posunuje čím dál tím víc dopředu co se propracovanosti týká.Jízdní vlastnosti jsou na těch jejich ložiskách jsou podle mě výborné.Problém s kroucením jsem neměl tak jak píše Rosťopiš.Nevím,ale já lepím čistým TOLUENEM,který mám z nějakého socialistického zbytku. To nabarvení klanic mě nenapadlo a díky za tip.Určitě si vozy taky tak dobarvím.Leptům nějak stále nemůžu dojít na chuť.Výborná práce Rosťopiš a opět výborný počin od MŽ

  5. ho-moduly :

    Jako výrobce a autor leptané stavebnice si dovolím reagovat. Děkuji za porovnání obou stavebnic modelů – víceméně nemám, co dodat. Jediné, co mne mrzí je srovnání plasticity obou stavebnic – o čelech se toto samozřejmě říct dá, protože jsou ve skutečnosti tvořeny U profily, ale porovnávat madla a uvazovací prvky, kdy v leptu mají tloušťku cca 0,3 mm z plechu 0,3 (průřez je tedy čtverec) – v reálu z TT tedy cca 3,6 cm – což je víceméně přesný rozměr skutečnosti. Naopak u MŽ bych si dovolil tvrdit, že jsou moc humpolácké a dojem vozu (jinak velmi pěkně udělaného) kazí.

    PS: když jsem dělal stejný vůz v HO, tak jsem uvazovací prvky natřel větší vrstvou barvy a ono to tím trošku nabylo a placatost (v HO je to vidět ještě trošku víc) byla pryč 🙂

  6. Jaroslav Blažej :

    ho-moduly:
    Madla se dají nahradit drátkem v průměru 0,3mm a budou oblé!Stejně jako doplňky,které Rosťopiš popisuje. Pokud modelář usoudí, že výrobce (tedy MŽ) to nevyrobil podle jeho představ může si doplňky nahradit z libivolných zdrojů!(lepty,profily atd.)

  7. Zlámalík :

    Nedávno jsem nafotil ložené vozy Laaps a Laaps-y, fotky jsem dal na K-report do sekce Nákladní vozy, třeba se to bude někomu hodit.
    Viz: https://www.k-report.net/presmerovani/?prispevek=4227337
