26Skutečný parní vůz byl vyroben ve dvou exemplářích roku 1903 ve Smíchovské fabrice Ringhoffer. Dodnes se dochoval pouze muzejní vůz M124.001, který dříve působil na tratích Česká Kamenice – Česká Lípa – Louny – Dobruška. Nyní je provozní v muzeu ČD v Lužné u Rakovníka – majetek Národního technického muzea v Praze.

Skelet parního vozu z leptu vyrábí pan Vlastimil Lepieš jak ve velikosti TT, tak ve velikosti H0. Stavbu jeho leptané stavebnice popisovat nebudu, je velmi dobře nafocená zde. Pro modeláře nechám volnou ruku na jejich zvážení do jakých detailů až chtějí mít svůj model postavený. Leptaná stavebnice nabízí až někdy extrémní detaily. Kontakt pro objednání leptu – lepies(zavináč)volny.cz.

Součástí leptané planžety není pojezd, střecha, rám vozu ani žádné jiné díly spodní výbavy vozu. Při prvním seznámení s vozem ve velikosti H0 jsem zatoužil po TT, splnilo se. V muzeu ČD jsem sehnal ne moc podrobný výkres parního vozu, ale chybějící díly z něho šly vyrobit. S tím mi pomohl kamarád modelář ze SŽM Pečky a vyrobil mi v PC 3D modely dílů a následně je vyfrézoval na CNC fréze. Další odlití a namnožení z resinu už nebylo problém. Vůz prošel v průbehu let několika opravami a dílnami, tak se může od některých fotek lišit.

První si připravím skelet parního vozu z leptu (viz. foto návod v odkazu výše). Seznam všech potřebných dílů na stavbu parního vozu. Obtisky vyrábí Parostroj, pojezd pan Pleticha i s loukoťovými koly, ČSD lampy a košové kulaté nárazníky ES Pečky.

1

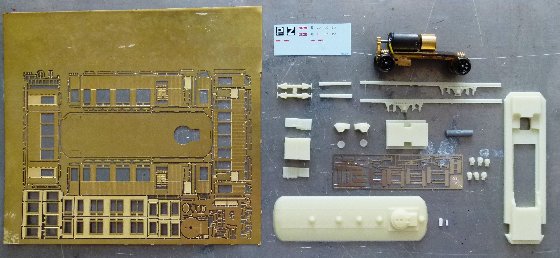

Díly, které jsem nechal vyrobit.

2

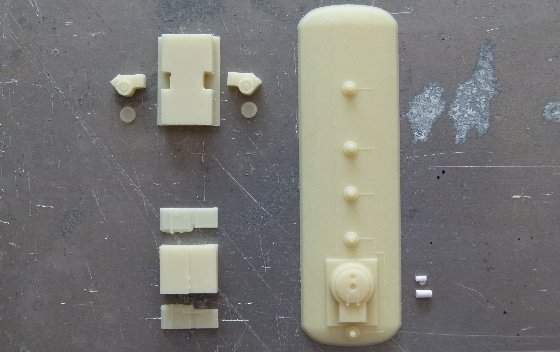

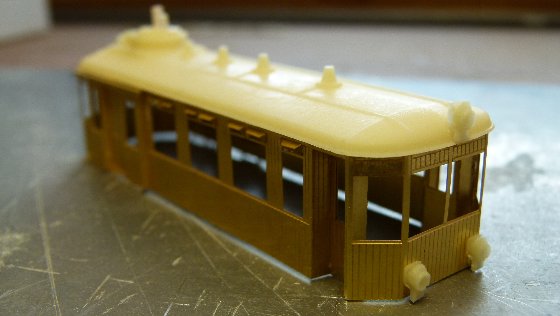

Stavbu parního vozu začnu sestavením některých dílů. Parní válce je nutné si lehce přibrousit, aby se do otvoru vešli. Na střechu přilepím komíny z trubiček a na nádrž boční plastické díly.

3

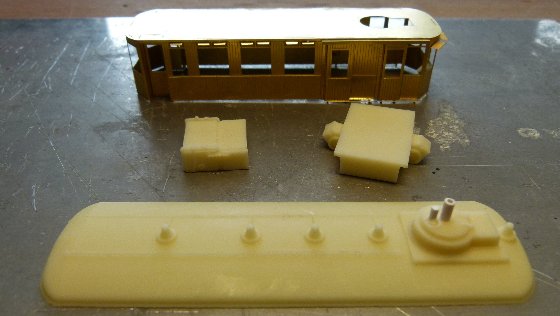

Mám připravené některé díly a skelet z leptu.

4

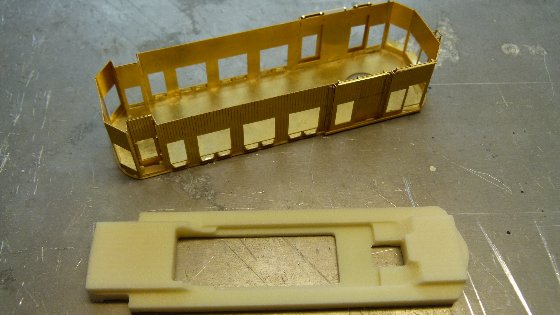

Rám vozu je nutné také trochu upravit. Pro snadnější umístění rámu vozu do skeletu jsem ho ořízl na jednodušší tvar.

5

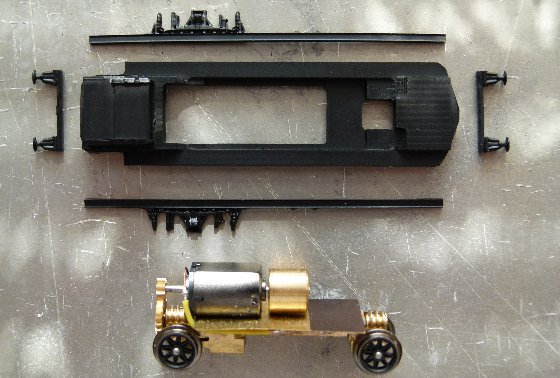

Tady doporučuji také vyzkoušet, jak sedí pojezd od pana Pletichy v rámu a to celé ve skeletu. Je známe, že pojezdy už jsou dneska dobré, ale je to co kus to originál. Taky přilepím hotovou nádrž na rám vozu.

6

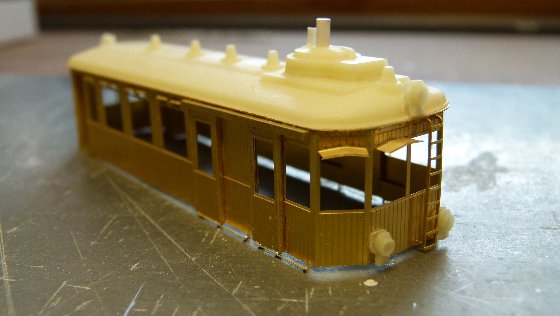

Na skelet jsem přilepil ČSD lampy, v některém období jsou lampy i na střeše. A vyzkouším, jestli jsem správně sestavil skelet, střecha by měla sedět přesně bez mezery mezi střechou a skeletem bez tmelení.

7

8

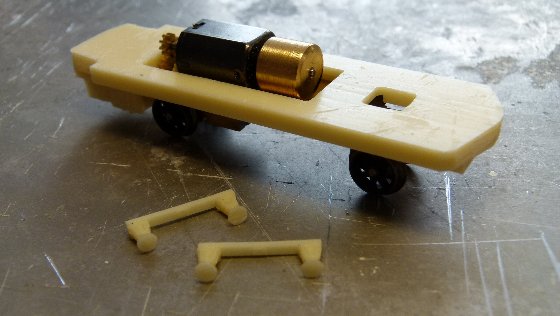

Pojezd vyzkouším do rámu, jestli někde něco nedrhne, a sestavím si čelníky s nárazníky.

9

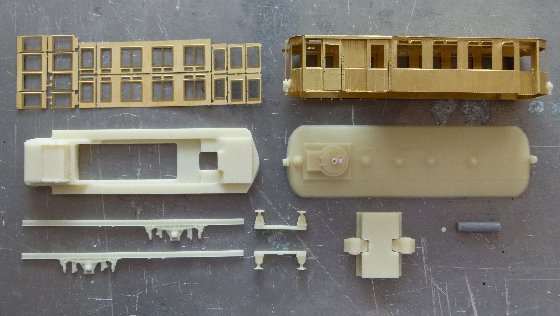

Takto mám sestavené díly.

10

Z tenké alpaky jsou vyleptané schůdky a parní rozvody.

11

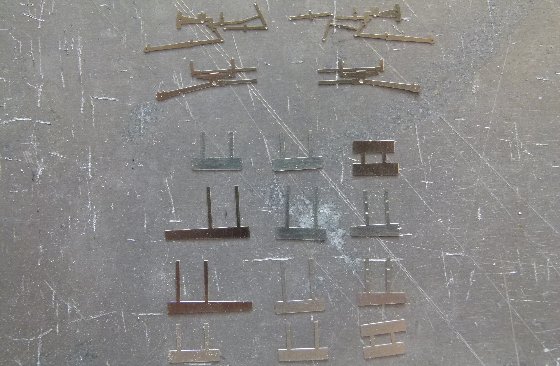

Schůdky si první naohýbám.

12

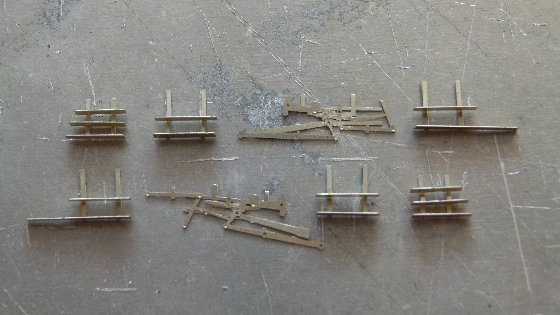

A potom je přilepím na sebe, tím mi vznikne dvojitá tloušťka materiálu a už nebudou tolik křehké. Parní rozvod slepím k sobě horní a spodní vrstvu. Pro zkušené modeláře a fajnšmekry je možné parní rozvod mít pohyblivý. V dílech jsou miniaturní dírky pro možnost pohybu.

13

Nyní už začínám barvit, osobně používám barvy ve spreji a nejradši mám z Globusu větší pixly značky Belton. Na drobné díly používám Revell. Spodní díly na černo.

14

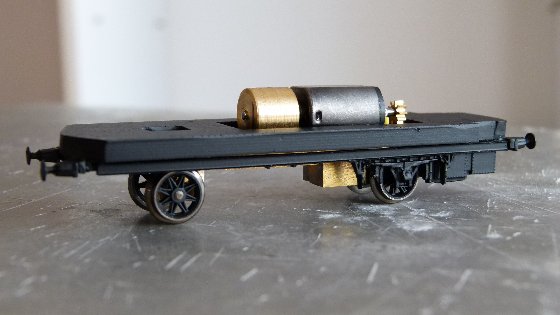

Pojezd vlepím do rámu a na boky do vzniklého otvoru přilepím boční lišty s imitací rámu vozu a na čela přilepím čelníky s nárazníky.

15

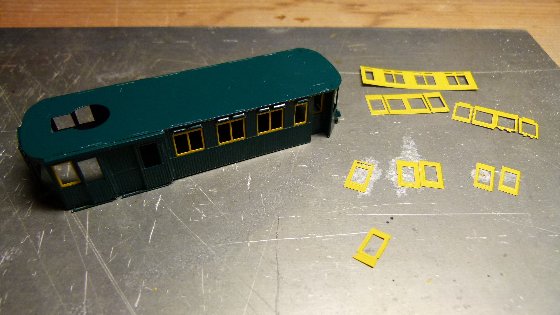

Do nastříkaného skeletu vlepím postupně všechny rámečky oken. Vše lepím gelovým vteřinovým lepidlem.

16

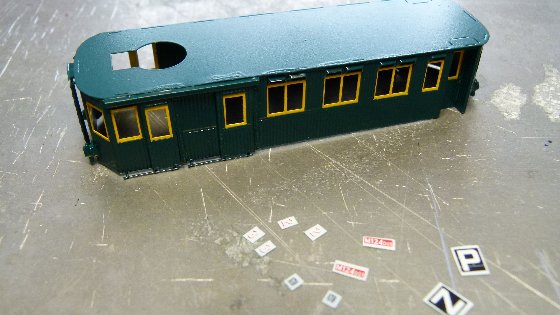

Jsou na řadě vodní obtisky od Parostroje.

17

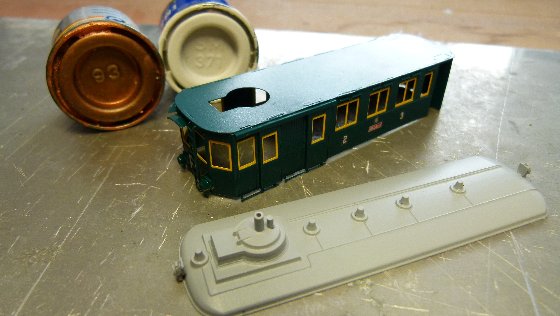

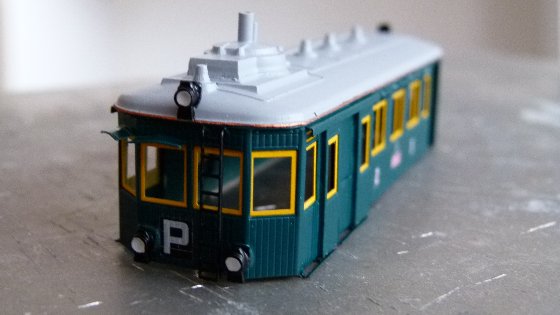

Okap střechy barvím mosaznou barvou a paraboly světel světle šedou. Lucerny a žebřík černou. Přilepím střechu ke skeletu.

18

Hotový skelet takto stříknu matným lakem.

19

20

Jak už psal článek Vovo o zasklívací vodičce tak jsem si jich nakoupil pár do šuplíku a všechny malé okna na modelech s tím zasklívám. Někomu se líbí, někdo jí odsuzuje – je to věc názoru.

21

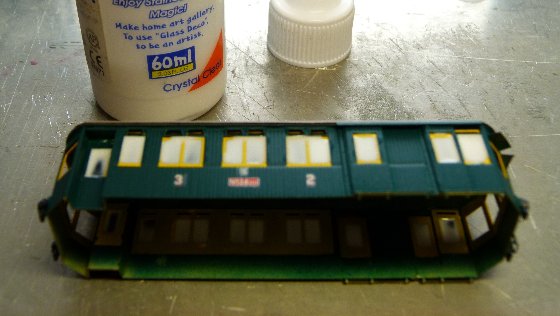

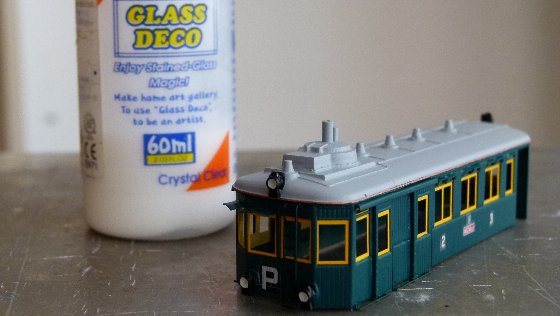

Zasklívám vodičkou. Nechávám vodičku zaschnout tak asi přes noc.

22

Nyní jsem posadil skelet na rám a slepil k sobě. Skelet parního vozu sedí přímo na nárazníkách, tím i vnikne správná výška vozu. Začínám lepit poslední díly vozu a tím jsou parní rozvody a všechny schůdky.

23

Parní rozvody jsou udělané schválně delší, je dobré je upravit jak zrovna potřebujeme.

24

Ruce co to vytvořili a pohled ze spodu vozu po dolepení posledních dílů.

25

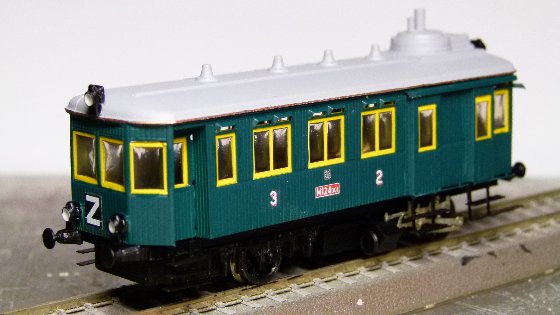

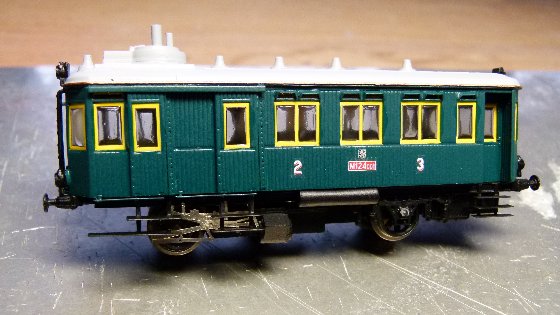

Hotový model ve velikosti TT.

26

Samozřejmě že tento model se dá ještě dále šperkovat a stavět jinak, vše je ve schopnostech každého modeláře a jeho očekávání od modelu.

27

Cena resinových dílů je 670,-Kč – maditel(zavináč)centrum.cz.
