DSC_9585.thumbnailV současné době se na modelářském trhu objevila další novinka, kterou je stavebnice plošinového vozu řady Smmp s jeřábovou nástavbou AD-080. Jedná se o kombinaci resinových polotovarů s leptanými detaily a leptanými díly této nástavby.

A abych nezapomněl, tak nedílnou součástí stavebnice je i aršík s popisy na tento vůz.

DSC_9485

Stavbu jsem tedy započal začištěním resinových dílů.

DSC_9487

Potom již následovalo osazení drobných doplňků na resinový rám vozu.

DSC_9488

DSC_9490

Nárazníky nesmí chybět…a základ vozu je připraven.

DSC_9491

A můžeme se pustit do zpracovávání jeřábové nástavby, jejíž díly jsou obsaženy na planžetě leptu.

DSC_9493

Nejdřív tedy základnu strojovny…

DSC_9494

…po ní již kabinu pro strojníka…

DSC_9495

…tu hned osadit madlem.

DSC_9496

Následovalo jeřábové rameno (byl jsem celkem rychlý, stačil jsem ho nafotit už jen vytvarované).

DSC_9503

Potom ho postupně doplnit opěrou pro pístnici, ochranným rámem pro lano a držákem navíjecího bubnu.

DSC_9504

DSC_9505

Již zbývalo jen vyrobit pístnici a připravit si resinové díly.

DSC_9530

Vrátil jsem se ještě k základně vozu, abych ji doplnil o zábradlí a opěru pro rameno.

DSC_9544

Z přiloženého profilu jsem vyrobil vnitřní výsuvnou část jeřábového ramene.

DSC_9545

A už tu je zkusmo sestavená část vozu, myslím, že to bude pěkné…

DSC_9547

Ještě je potřeba sestavit závěs pro klec a vlastní klec (zase jsem rychleji pracoval než fotil, takže klec je už hotová).

DSC_9548

DSC_9549

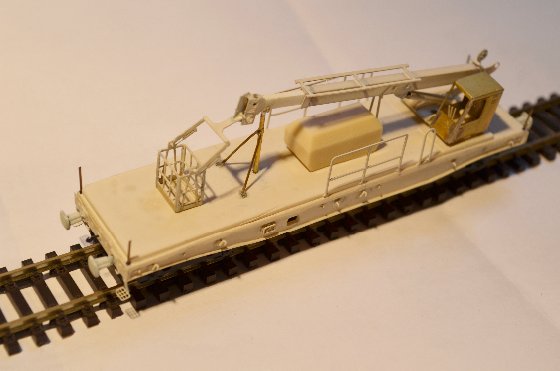

Celý vůz jsem zkusmo poskládal, abych se mohl podívat, jak to bude vypadat, vlastními silami jsem vyrobil druhou podpěru pro rameno (podle fotky skutečného vozu).

DSC_9555

DSC_9554

Nastříkal jsem díly základovkou …

DSC_9561

DSC_9562

DSC_9564

…potom jsem zvolil asi nejrozšířenější barevnou kombinaci, tedy žlutá-černá, navíc takto zbarvené vozy sloužily již za dob ČSD.

DSC_9566

DSC_9566

Po nástřiku barev ještě lak a následovalo nanesení popisů a zalakování.

DSC_9567

Lisované podvozky bývalého LPH jsem opět upravil (z vnitřní strany odbrousil a naznačené otvory provrtal) a osadil ložisky.

DSC_9575

Díly jsem zkompletoval, ještě trochu provozní patiny, osadit kinematiky a vůz bude moci do provozu.

DSC_9577

DSC_9579

DSC_9580

A po kompletaci může vůz do provozu, asi toho ale moc nenajezdí, jen nějaké výluky, spadlé stromy, apod…

DSC_9582

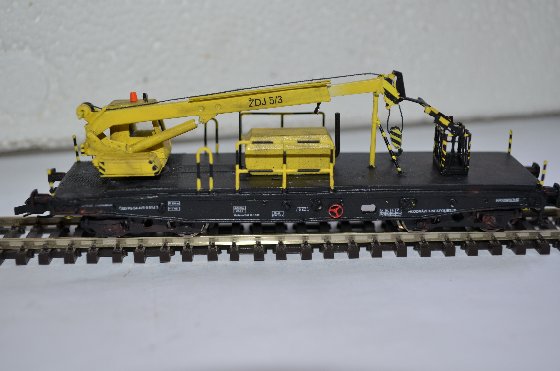

Na střechu kabiny strojníka jsem ještě doplnil reflektor a majáček, druhý reflektor je umístěn zespodu ramene…

DSC_9583

DSC_9584

DSC_9585

DSC_9586

DSC_9587
