pant9Pri prezeraní modelárskych stránok sa často stretávam stým, že niektorí modelári majú problém s postavením polopantografických zberačov. Skoro všetci výrobcovia vyrábajú zberače na podobnom princípe. Tak som sa rozhodol nafotiť postup stavby s drobným obkecom a zhrnúť to do krátkeho článku.

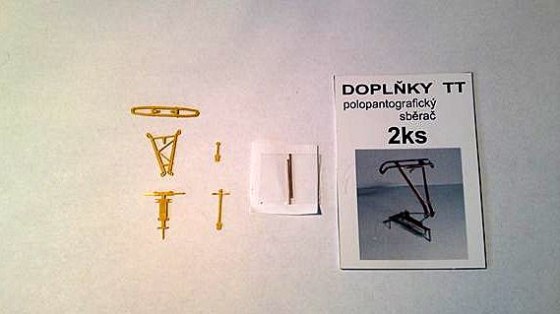

Tieto pantografy boli zároveň moja prvá skúsenosť s leptom a od vtedy som ich už niekoľko zhotovil. Po vyrezaní z planžety nám ostane na stole 5 drobných dielikov a 2 pružinky.

pant1

Ja vždy začnem ohýbaním strednej časti zberača do potrebného tvaru.

pant2

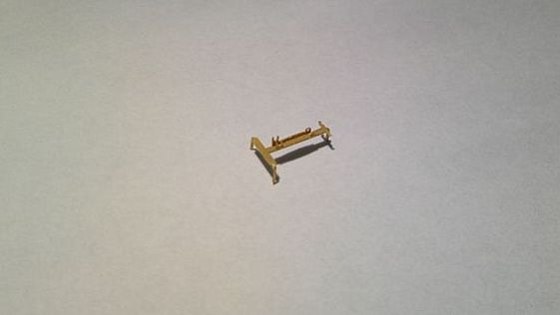

A hned potom si pripravím spodnu časť. Ohyby na nej su dosť malé a pevné, občas snimi býva problém preto si ich treba pár krát prejsť ostrím nožom alebo skalpelom. Po tvarovaní vyzerá asi takto :

pant3

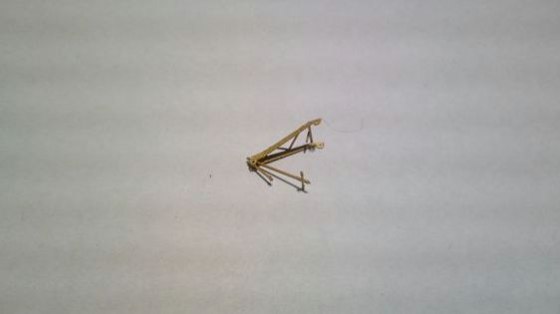

V dalšom kroku pripevním dva spojovacie diely do strednej časti a pevne ich tam zacvaknem. Dosť často sa stáva že pri zostavovaní sa aj tak dostanu von, preto si na tom radšej dajte záležať. Dlhšia čast ide ako prvá a hned pod nu pripevnime kratší diel a zacvakneme.

pant4

Celý takto zostavený diel musíme teraz pripevniť do spodnej časti zberača. Krátky diel potom zacvakneme pevne aj do spodnej časti, dlhší nám zostane pohyblivý.

pant5

Teraz nás čaká najzložitejšia časť. Pružinky. V balení su dve, zvyčajne mi stačí na polopantograf jedna, ktoru rozdelím na polovicu, ale pružinky su velmi zradné. Pružinky by mali byt o niečo kratšie ako je vzdialenosť kam budu prichytené aby drzali pantograf napnutý.

pant6

Na oboch koncoch pružinky si spravíme očká. Nie vždy sa to podarí na prvý krát. Je to časovo zložité. Pri robeni očiek musíme byť opatrný, aby sme pružinku neroztiahli. Ja si vždy najprv pripevnim pružinku do mäkkej papierovej pásky a nechám trčat len konce na ktorých robím očká. Ak máme vytvarované obe pružinky začneme ich osádzať na zberač. Tu musíme byť velmi opatrný, pretože napnutá pružinka lahko odskočí a velmi zle sa hladá.

pant7

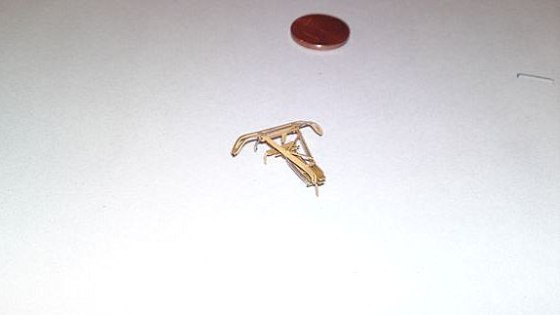

Dlžku pružinky si upravujeme dovtedy, pokým nám zberač sám nestojí v hornej polohe. Ak chceme mat zberač v pevnej polohe, možeme jednotlivé pohyblivé časti zalepiť sekundovým lepidlom. Na záver naohýbame samotnu lyžu zberača. Ja ju pripevnujem do strednej časti pomocou maleho drotika ktorý prestrčim cez očká v lyži aj v držiaku lyže. Lyža by mala byť o niečo menšia ale výrobca asi skorej hladí na funkčnost v modelovej železnici aby sa lyža nezošmykla z trolejového vedenia aj v ostrejšich oblukoch.Preto sa k leptaným modelom elektrických lokomotýv niekedy dávaju 2 typy lyží- reálna predloha a modelová funčná predloha.Teraz už máme zberač hotový a možeme ist do lakovne. Na záver pripojím ešte pár fotiek.

pant8

pant9

3 komentáře k článku “Zostavenie leptaných zberačov”

  1. David :

    Zdravím,
    pořád přemýšlím, jestli se vyplatí koupit poloPTG nebo sestavit. Potřebuji na jednotku 460. Jsem z Prahy, kde se dá nejblíže sehnat ta stavebnice?

  2. boristt :

    Ahoj , konkrétna stavebnica bola od Lepty Cekul , ale kvalitné dodáva ku svojím leptom aj DK model (s 2 variantami lyžín , prvá je podla reálnej predlohy a druhá je na modelové jazdenie aby v zákrutách nebol problém so zberom prudu ). Pantograf sa oplatí ešte upraviť podla aktuálnej predlohy napríklad pridaním vyplne , vzduchojemu … skus pozreť stránky týchto predajcov . Zakupený lept ma vyšiel asi na 2,5 eura a dáva možnosť na dotvorenie .čo je podstatný rozdiel oproti kupovaným.

  3. David :

    Děkuji za odpověď. Raději ten modelový, i když je to jedno, protože když má byť jediná mašina úzký, tak stejně ty troleje musí být pro ní taky sjízdné. Nicméně je to příznivá cena. Dosud nevím, jestlu bide 460 maketa či pojízdná, takže i kdyby se to úplně nepovedlo postavit, možná to vadit nebude
