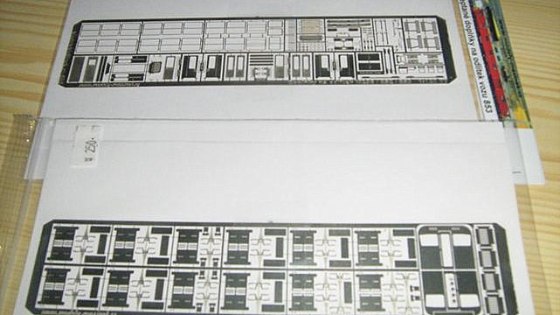

853-19Nedávno jsem na internetu objevil lepty od firmy Modely Mašinek na řadu 853. Protože jsem měl rozpracovaný odlitek, neváhal jsem a lepty zakoupil.

Jedná se o vylepšení interiéru i exteriéru vozidla, níže pojednám o leptech vylepšujících vnější vzhled modelu. Jak ale lepty použít? V době, kdy jsem se stavbou začínal, ještě nebyly k dispozici leptané boky, takže jsem zvažoval dvě varianty. První předpokládala zachování  boku skříně a výroba jednotlivých oken. To jsem zavrhl a pustil se do varianty číslo dvě, tedy výroby komplet nových boků.

853-2

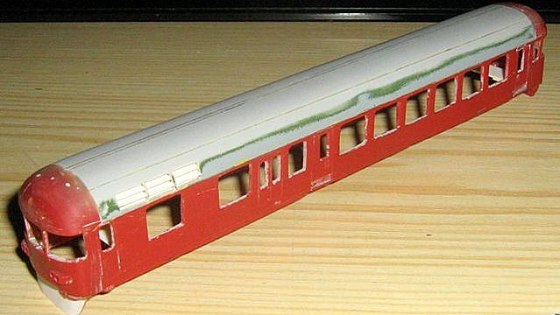

Na odlitku jsem vyrobil novou střechu. Jako základ posloužila střecha ze staré ypsilonky rozřezaná a opět poskládaná v optimálním tvaru. Otvory pro žaluzie jsou vyřezané a vybroušené, vlastní žaluzie jsou z tenké plastové destičky.

853-3

Z té je vyrobena i střešní nástavba s ventilátory. Ty jsem vyřezal z karoserie nějakého BR-ka. Výfuky jsou z dutinek, jejich lem z měděného drátku.

853-4

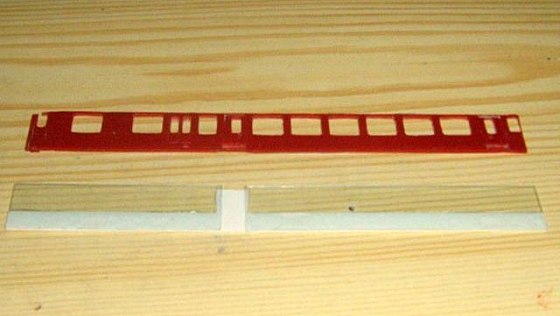

Z průhledné fólie síly 0,75mm a destičky stejné tloušťky jsem vyrobil nové boky. Snažil jsem se znázornit, že dveře pro cestující zhruba uprostřed vozu jsou mírně zapadlé. U nich jsem také vyřízl otvor pro okno a doplnil tam průhlednou destičku.

853-5

Vymaskoval jsem zadní část boku. Jednotlivé díly jsem  nalepil pomocí vteřinového lepidla. Díl jsem položil na vyměřené místo, přitlačil a obtáhl vteřiňákem. Přebytečné lepidloj sem odstranil debondérem. Poté jsem  bok přilepil na místo, velmi opatrně, aby se lepidlo nedostalo na místa budoucích oken.

853-6

Na střechu jsem přilepil další díly, ty vzhledu skutečně výrazně pomohou.

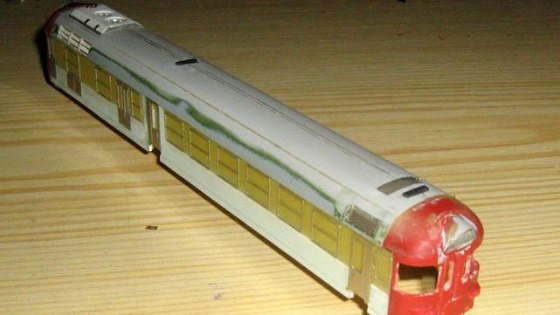

853-7

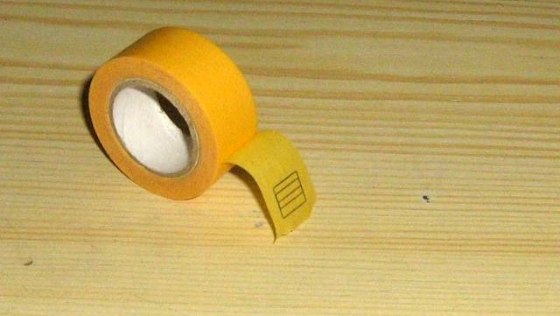

Pomocí maskovací pásky a přebytečného okna jsem si vyrobil masky. Nalepit, obstřihnout, sundat a nalepit na okno, to celé šestnáctkrát.

853-8

V této fázi mě napadlo některé žaluzie mírně zohýbat pomocí horkého šroubováku

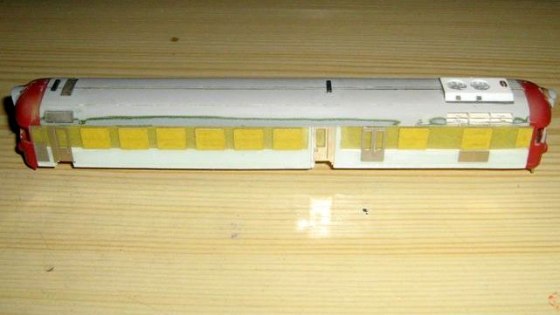

853-9

Zasklil jsem čelní okna pomocí fólie vytvarované na kopytu, zastřižené a dobroušené. Jsou „natvrdo“ přilepené vteřiňákem, případné potřísnění či zmatnění vyřešil debondér.

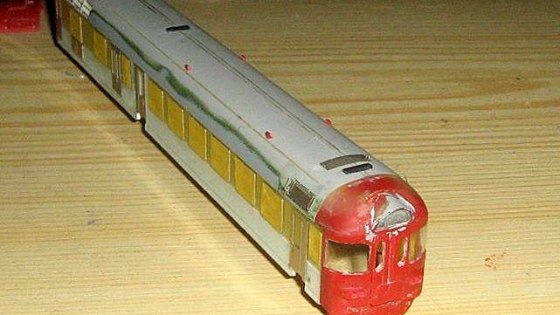

853-10

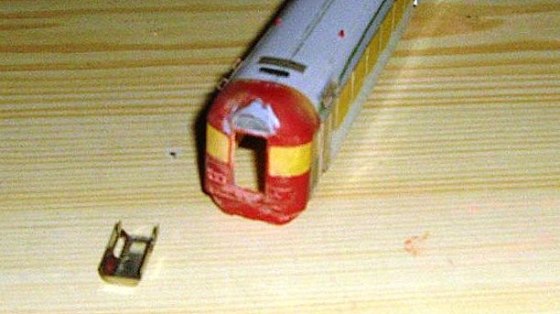

Vyřízl jsem spojovací dveře a sestavil jejich leptanou náhradu. Lepil jsem opět vteřinovým lepidlem. Sestava nebude namáhaná, mělo by to stačit.

853-11

853-12

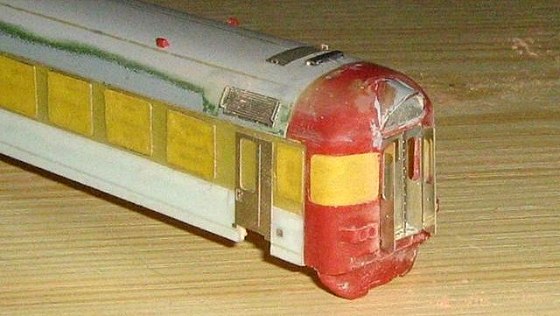

Doplnil jsem stupačky a lept na čele u háku. Stupačky drží velmi dobře, jsou vlepeny do mezery mezi deskami.

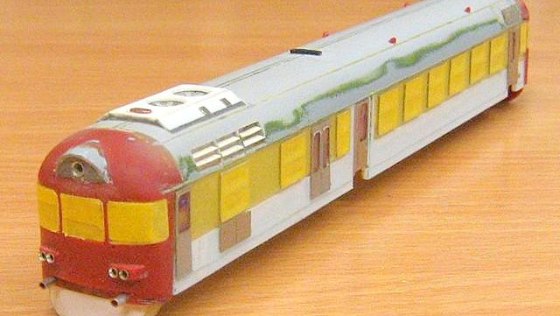

853-21

Opět z dutinek jsou vyrobeny základny pro nárazníky, zbylá menší okna jsem zamaskoval Mascolem.

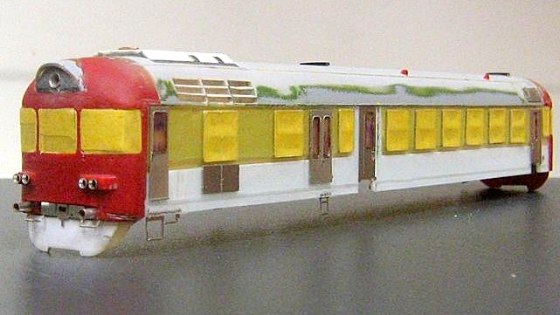

853-13

Pomocí posuvného měřítka jsem si změřil madla a pak jsem získané rozměry přenesl na bočnici

853-14

Následoval nástřik Surfacerem a drobné opravy.

853-15

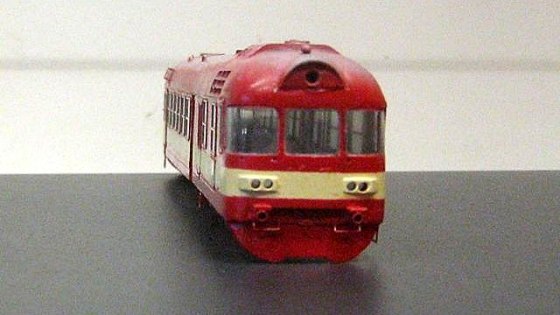

Takto vypadá Hydra po nástřiku  karoserie. Okna sice mírně trčí, ale není to zas tak hrozné

853-16

Po nástřiku střech jsem zabílil toaletní okénko a doplnil samolepky na okna v oddíle pro cestující. Také jsem obrousil kliky až na kov

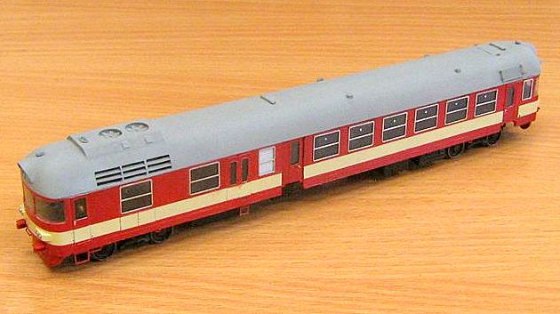

853-17

Zde je doplněné spřáhlo, madla, schůdky a zásuvka dálkového ovládání, na kterou jsem jaksi pozapomněl ještě před sjednocením  povrchu

853-18

Na dveře jsem natáhl rozřízlou bužírku, zde bych se přimluvil, aby výrobce nechal dveře o cca 0,5mm povyrůst. Lepit cokoliv ke dveřím natupo se mi nejeví ideální.

853-19

Následovalo doplnění hadic, nátěr zbylých detailů a nějaké obtisky. Ještě čekám na lepty stěračů a řadových tabulek + nějaké chybějící obtisky. Nakonec osvětlení a „Hydra“ bude hotová.

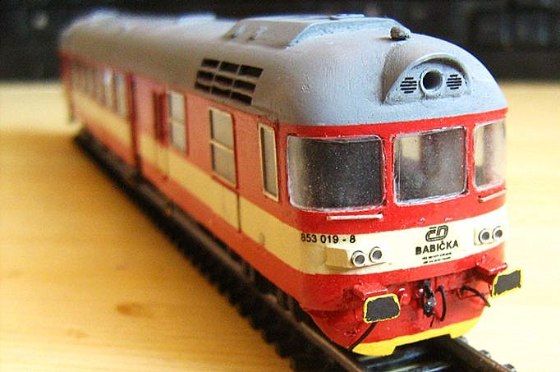

853-1

Počin Modelů Mašinek hodnotím vcelku kladně, navíc je v nabídce i interiér pro cestující i strojvedoucí. Přesto bych vytkl několik drobností. Zejména mi na planžetě chyběly díly pro žaluzie, čela dálkových reflektorů a díly pro ventilátory, nebo alespoň mřížky na ně. Nový počin s přidanými plechovými boky mě také nenadchl, v podstatě kopíruje chyby odlitku, tj. špatná délka a „mitropácká“ vzdálenost mezi okny. Nicméně jsem si touto zkušební stavbou ověřil, že se tímto stavebním postupem mohu dopracovat vcelku uspokojivého výsledku. A pokud firma udělá i plechy na 854-ku, budu v sedmém nebi.

853-20
