rubrika: Hnací vozidla, autor: jirka

DSC_8041.thumbnailMyslím, že není třeba nikomu nijak zvlášť představovat tento speciální vozík sloužící traťovým dělníkům na kolejích od dob ČSD do dneška, prostě „MUVka“ anebo hojně přezdívaný drážními pracovníky také např. jako „motorový útočný vozík“.

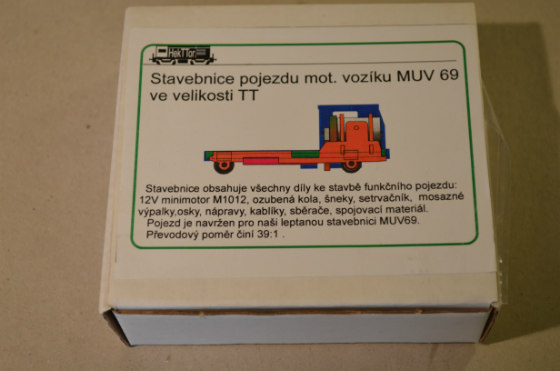

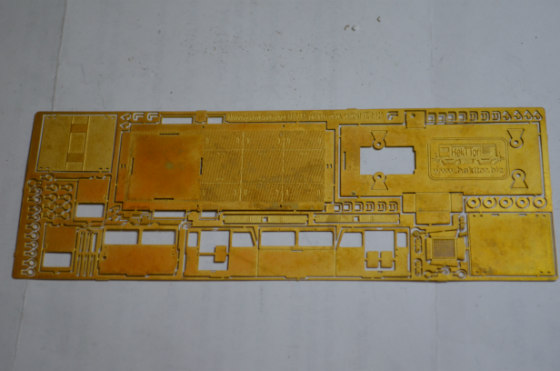

K jeho modelové stavbě jsem využil kompletní nabídku stavebnic z produkce fy. Hekttor, týkajících se této problematiky. Začínáme tedy, nejprve stavebnice pojezdu, uložená je do kartonové krabičky, na níž je popsán stručný obsah.

DSC_0931

DSC_5695

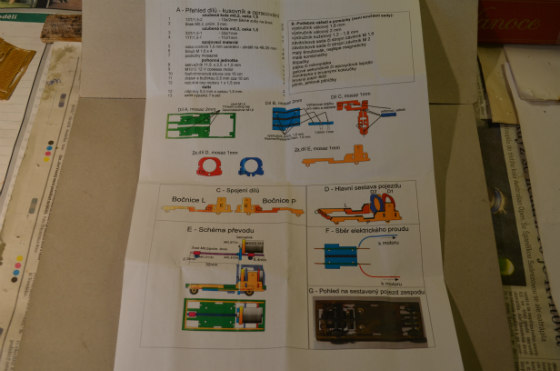

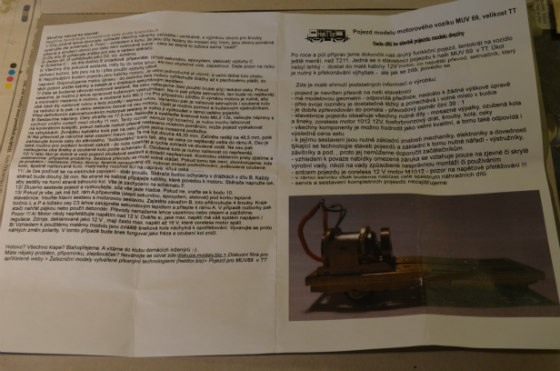

Přílohou stavebnice je i tištěný návod. Doporučuji ho před stavbou důkladně prostudovat.

DSC_0932

DSC_0933

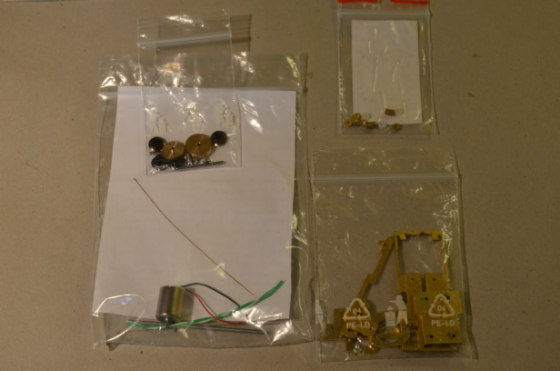

A pochopitelně sáčky s jednotlivými díly stavebnice. Vypadá to na pěknou, už „hodinářskou“ prácičku.

DSC_0934

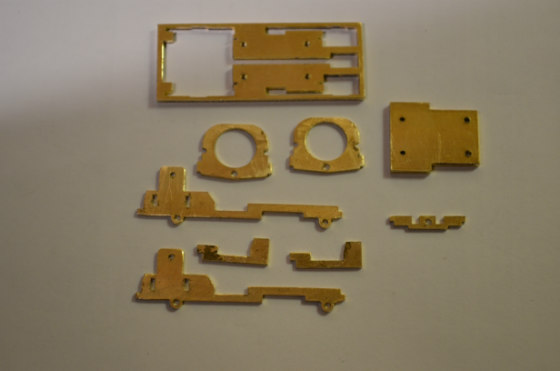

Nejprve jsem si jednotlivé výpalky z mosazného plechu začistil, zbavil otřepů a pěkně rozložil po pracovní ploše.

DSC_0936

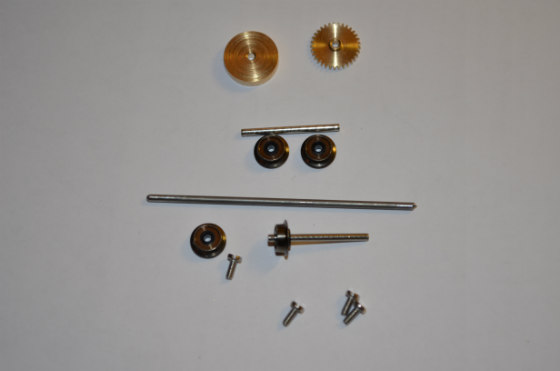

Protože je stavebnice kompletní, tak obsahuje i kolečka dvojkolí, hřídelky, mosazná ozubená kolečka a šroubky M 1,6. Kvůli nim je třeba zajistit si i příslušný závitník.

DSC_0938

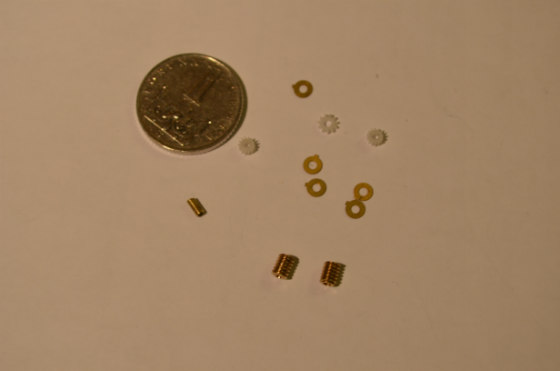

Taky jsou v sáčku derlinová ozubená kolečka, podložky, mosazné šneky a trubička sloužící jako budoucí „futro“, tj. pouzdro. Koruna je přiložena jen pro ilustraci velikosti těchto dílků.

DSC_0939

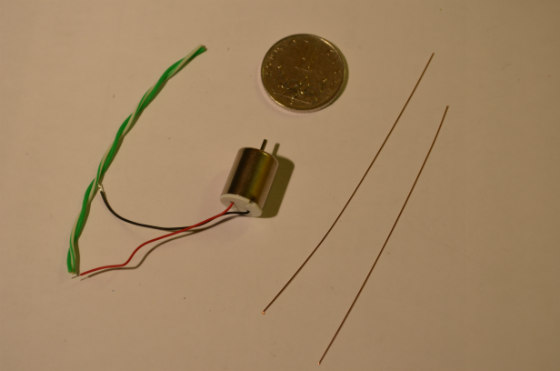

A nesmím zapomenout ani na motorek, struny na sběrače a bužírku na izolaci.

DSC_0940

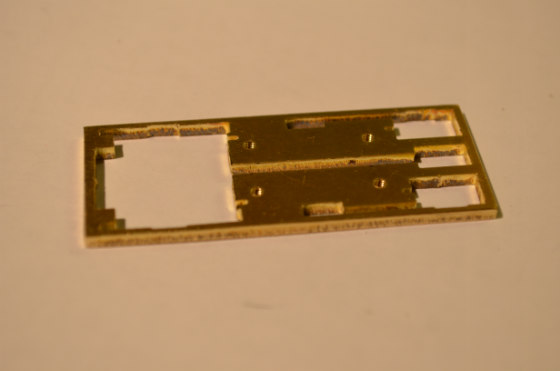

Do začištěné základny je třeba vyříznout závity M 1,6 do vypálených otvorů.

DSC_0960

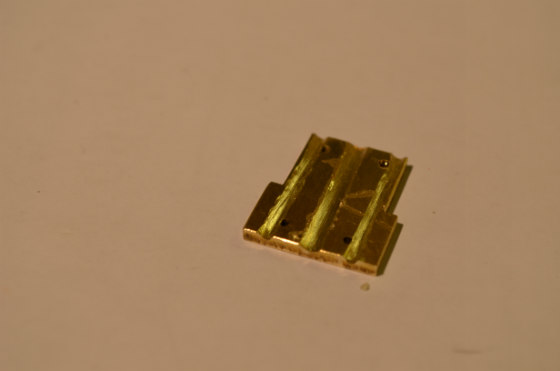

Do zajišťovací desky pro změnu zase vybrousit vybrání pro hnací hřídel a pro bužírky sběračů.

DSC_0961

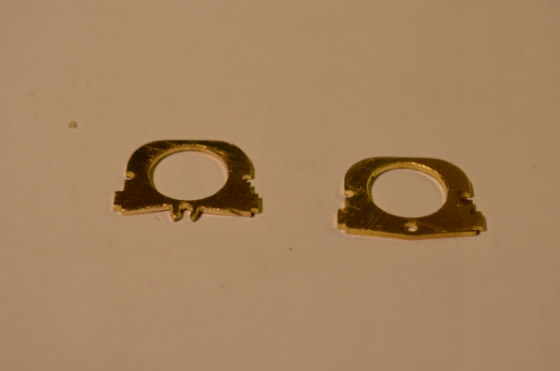

Jeden z držáků motoru je potřeba upravit, u spodního otvoru udělat otevřený zářez a probrousit spodní hranu .

DSC_0962

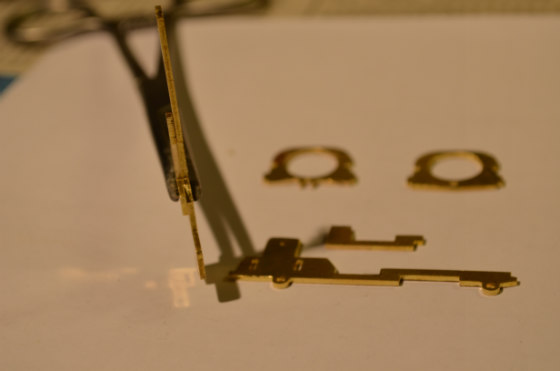

Na bočnice jsem taky přiletoval boční výztuhy.

DSC_0963

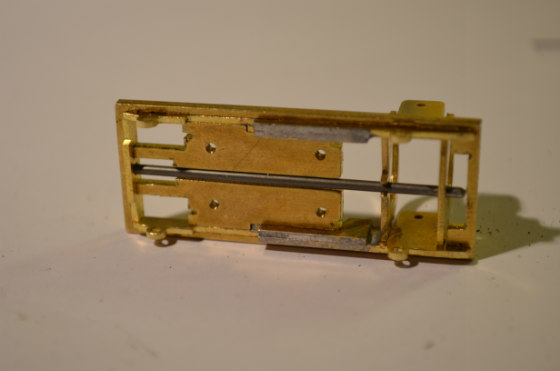

A zde už máme sestavenou mechanickou část pojezdu.

DSC_1279

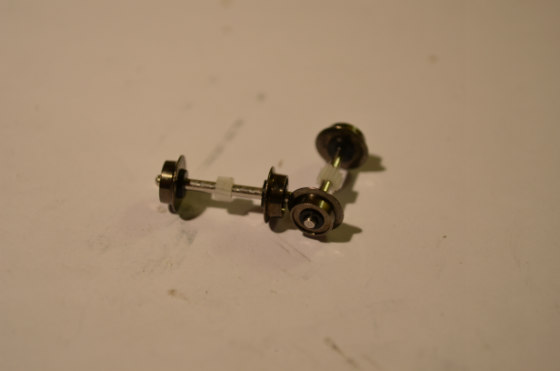

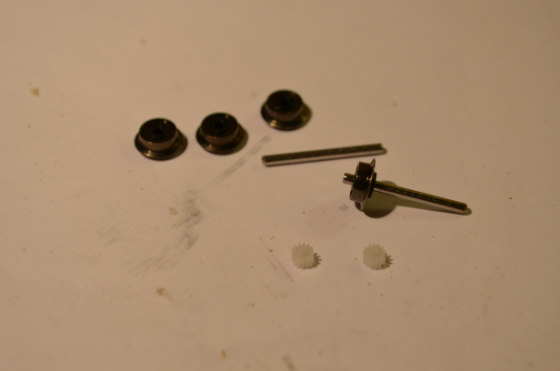

Teď můžeme začít sestavovat převodové části, nejdřív asi sestavit dvojkolí, ve stření části vybavit ozubeným kolečkem.

DSC_1281

DSC_1282

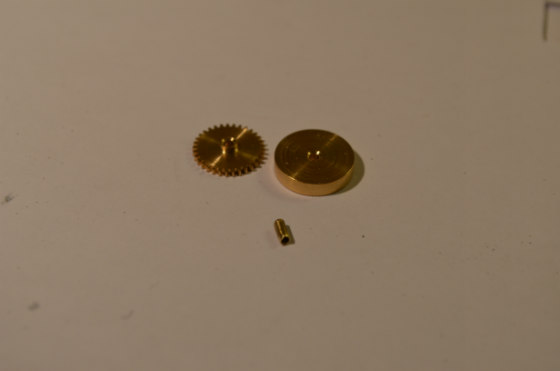

A potom setrvačník navléknout na futro a doplnit ozubené kolo, celé to navléci na hřídel motorku.

DSC_1280

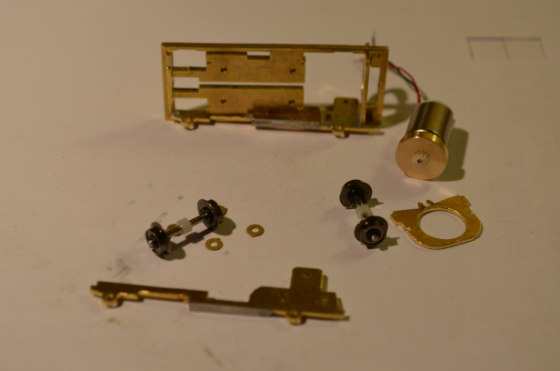

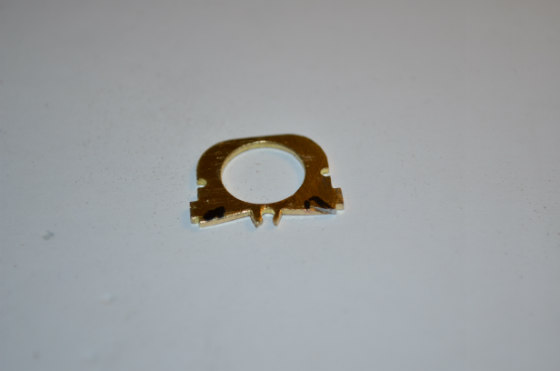

Chtěl jsem pojezd již sestavit, ale zjistil, že je potřeba u upravené desky držáku motorku vybrousit další drážky, jinak budou překážet okolky předního dvojkolí.

DSC_1285

DSC_1287

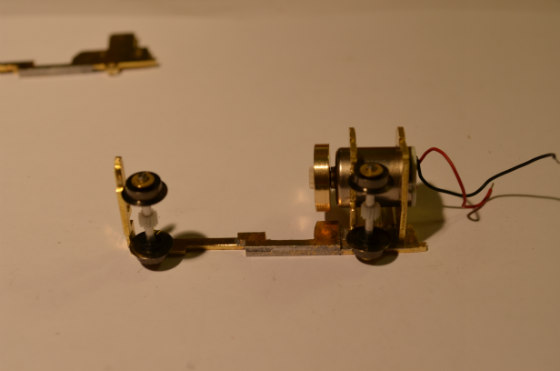

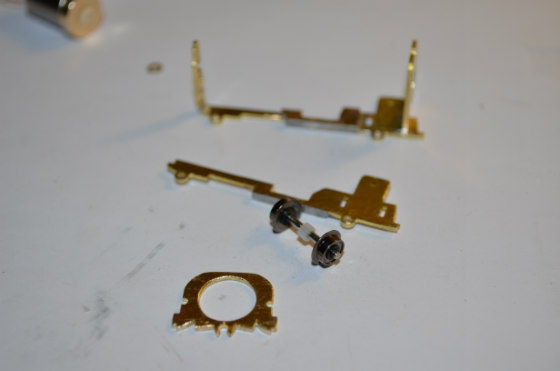

Teď už to půjde, můžeme sestavovat.

DSC_1288

DSC_1289

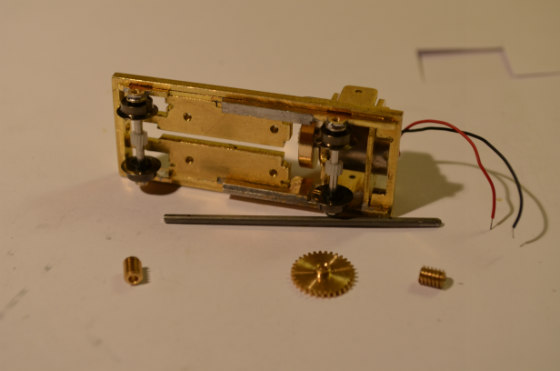

Ještě zbývá zkompletovat hlavní hnací hřídel.

DSC_1290

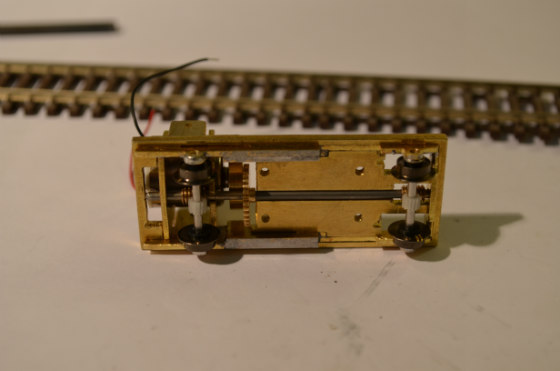

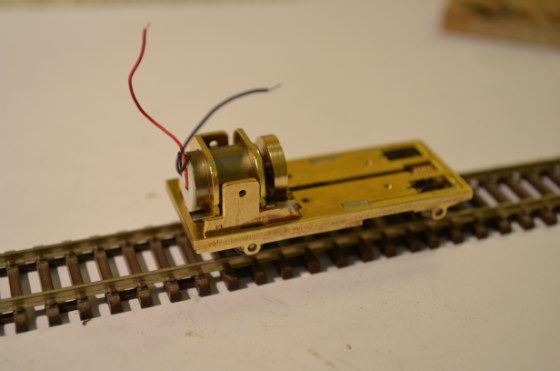

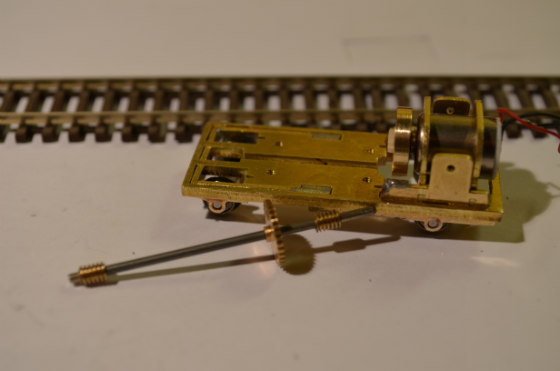

Máme zkompletováno, stačí vyzkoušet.

DSC_1292

DSC_1293

DSC_1294

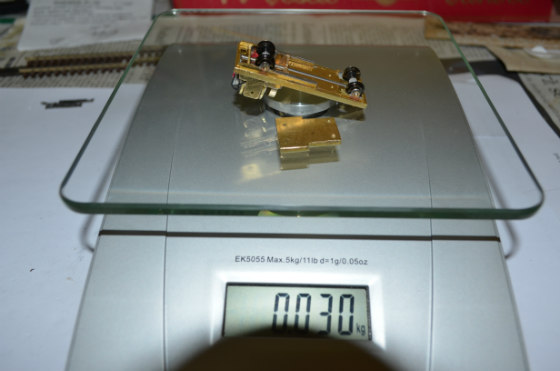

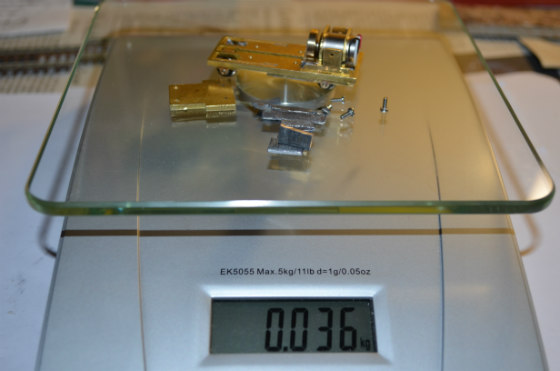

Váha sestaveného pojezdu je 30 g, zdá se mi to málo, tak zkusím dovážit, každý gram navíc se hodí.

DSC_1296

DSC_1306

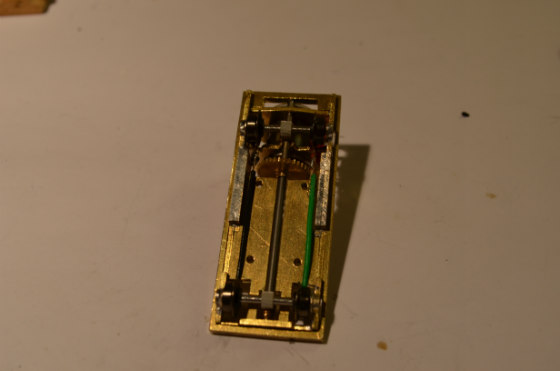

Doplnil jsem elektrickou část, tedy sběrače ze struny, vsazené do bužírky a vše propojit s motorkem.

DSC_1307

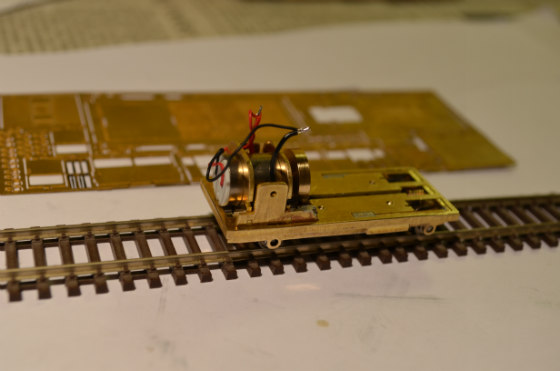

Na závěr této činnosti bylo milé překvapení, že se opravdu pojezd dal do pohybu.

DSC_1309

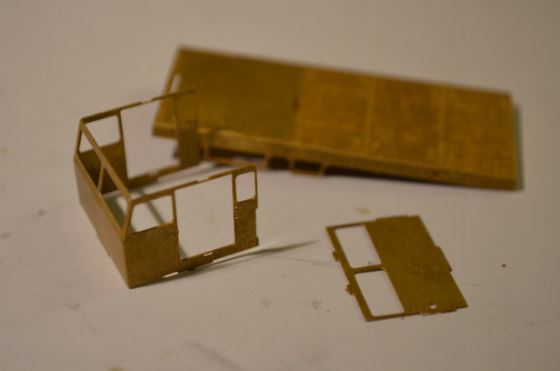

Takže budeme pokračovat, postavit z leptu skříň MUVky…

DSC_1310

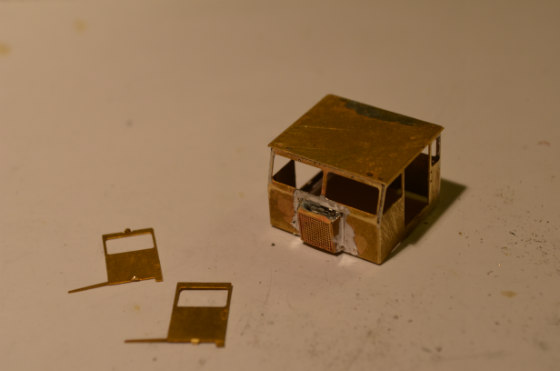

Vytvarovat kabinu a vše proletovat, přidat vnitřní část střechy, boční dveře a kryt chladiče motoru.

DSC_1311

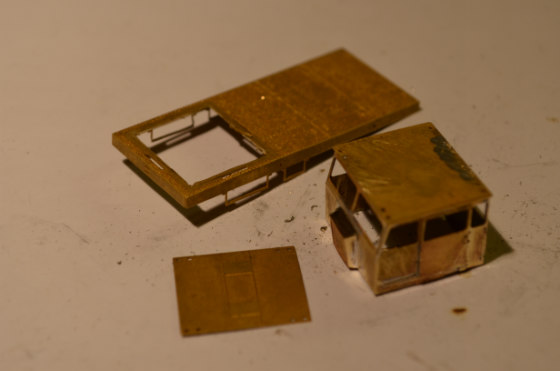

Taky vnější rám s podlahou ložné plochy.

DSC_1312

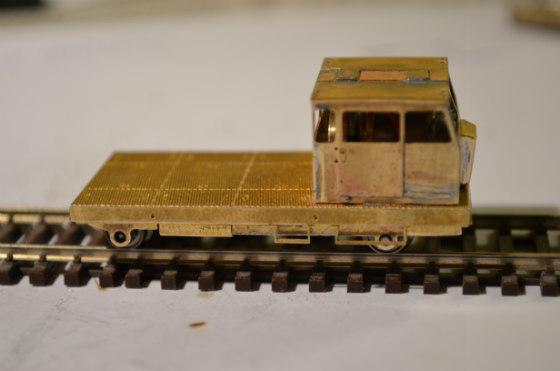

Odzkoušel jsem usazení skříně na pojezd, asi to bude dobré.

DSC_1315

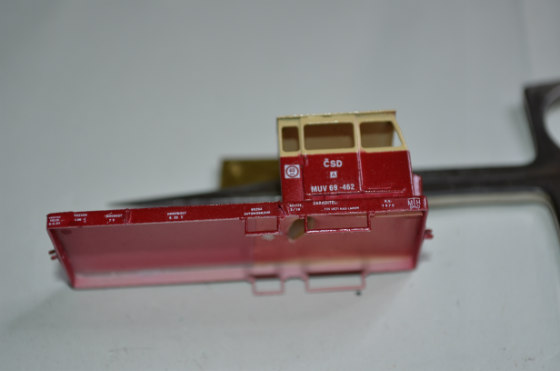

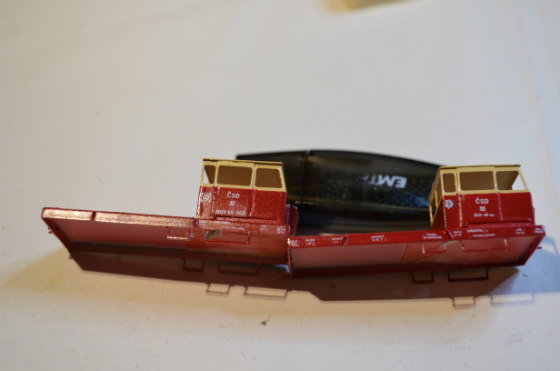

Takže jsem přistoupil k povrchové úpravě, po základovce klasická červenokrémová kombinace. Potom lesklý lak, obtisky z nabídky p. Jirana, lak…

DSC_6325

DSC_6327

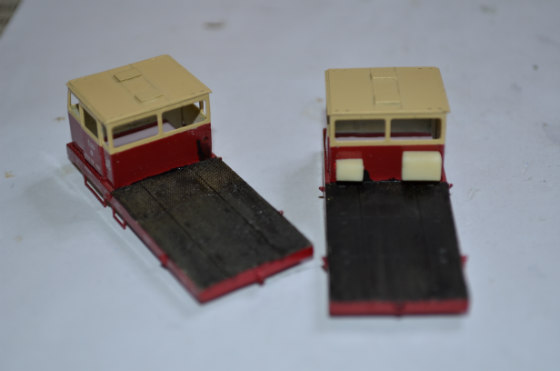

Ale ta ložná plocha MUVky je jakási prázdná, něco na ní chybí. Tak asi udělám hydraulické rameno. Na to stačí kousek destičky, lepidlo a pilníky. Samozřejmě tomu předcházelo oměření skutečného stroje.

DSC_8019

DSC_8016

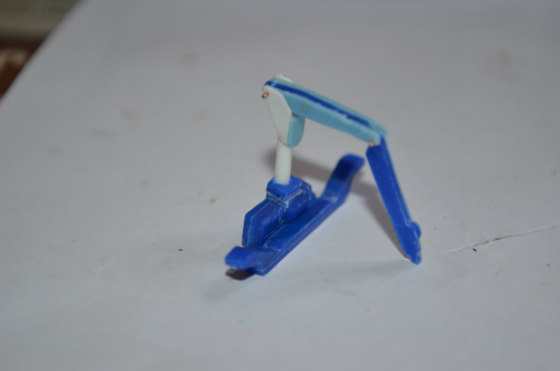

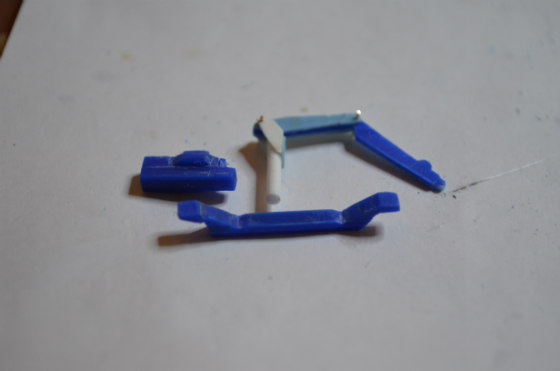

Lepit, řezat, pilovat, něco z toho vyšlo…

DSC_8017

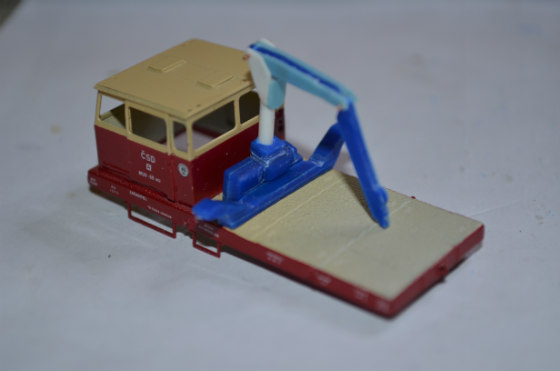

Na ložné ploše to už vypadá mnohem líp.

DSC_8018

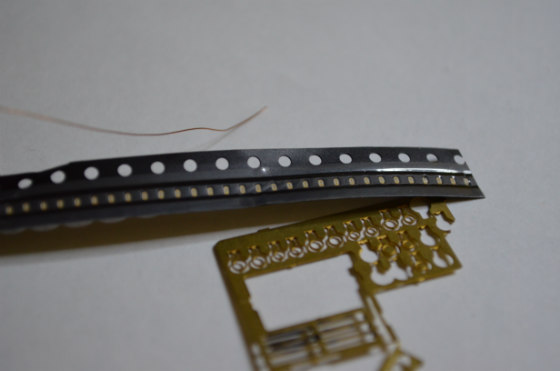

A teď vyřešit další problém…osvětlení, ale tak, aby se využilo přiložených rámečků světel, světlovody jsem ale zavrhnul. To musí být v každém světle jeden světelný zdroj, tedy 8x SMD.

DSC_8020

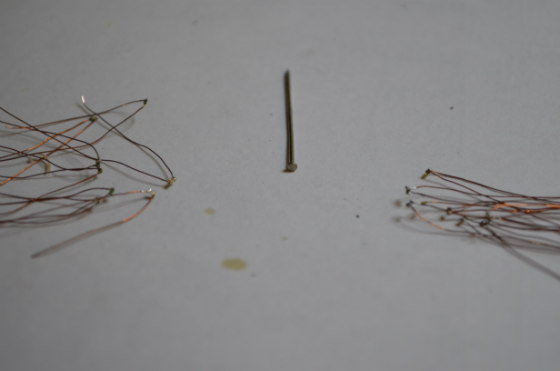

Pořádný „opruz“ bylo na ty SMD naletovat drátky…

DSC_8021

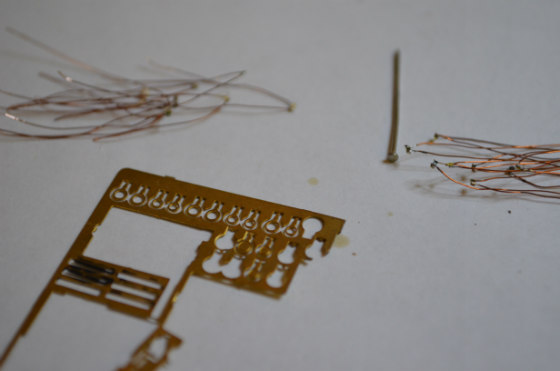

Zakrátit je a připravit k osazení do rámečků…

DSC_8024

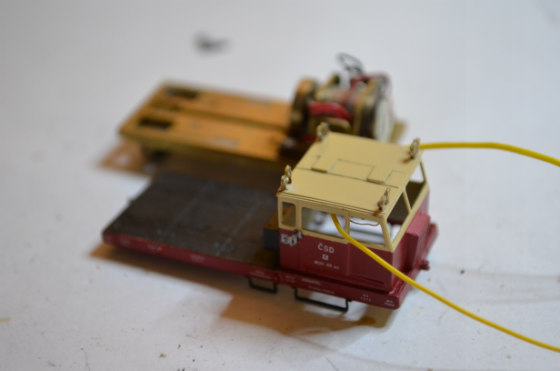

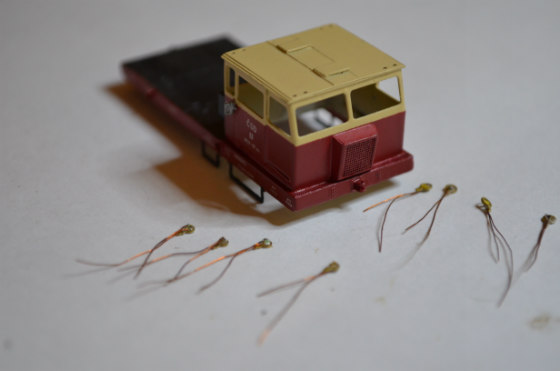

Následovalo upevnění rámečků s diodami do střechy MUVky, no a pak takový detail, vše zapojit…

DSC_8026

DSC_8027

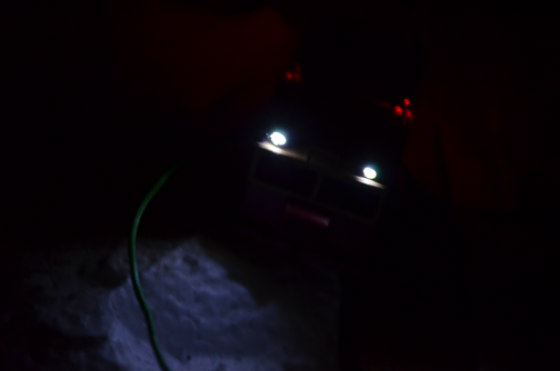

A takhle nějak na zkoušku rozsvícené, ještě musím zadní strany světlometů zatřít barvou, aby neprosvítalo nežádoucí světlo.

DSC_8031

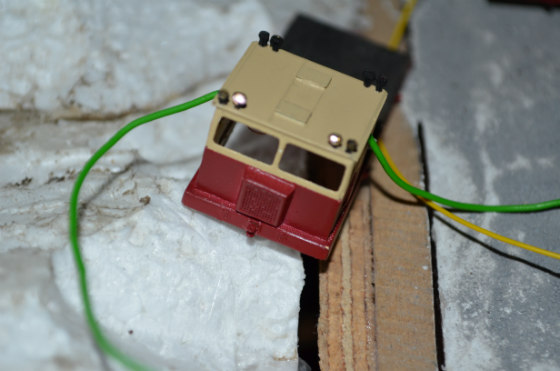

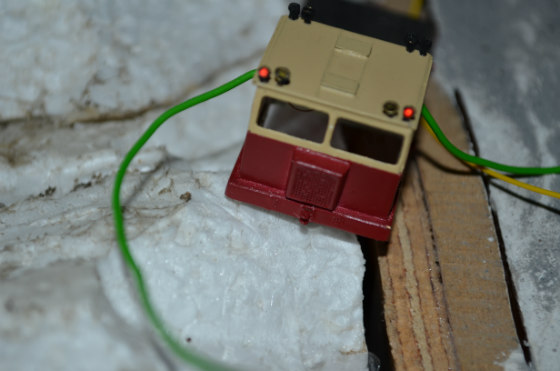

Takhle to vypadalo v jiném režimu focení…

DSC_8034

DSC_8035

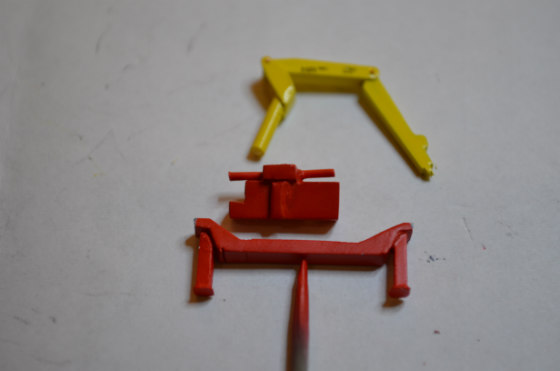

A již barevně upravené díly hydraulické ruky.

DSC_8036

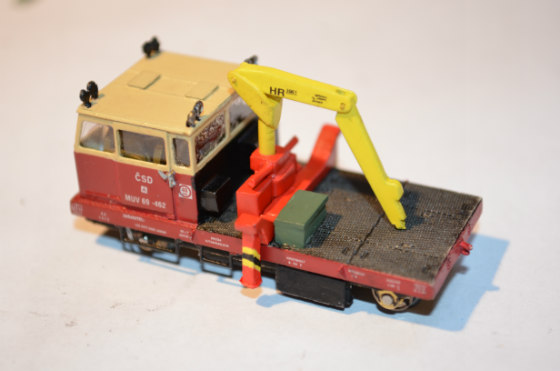

A dál jsem v horlivosti dokončovacích prací zapomněl fotit, takže ji mám sestavenou celou…

DSC_8037

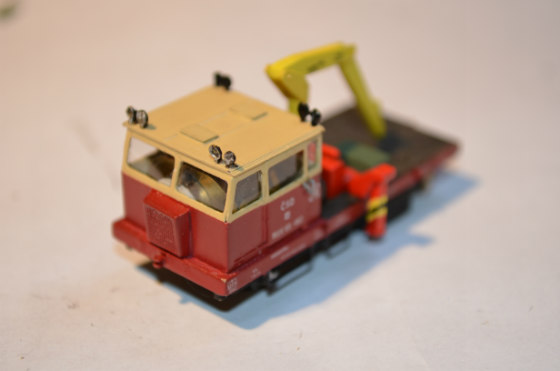

Chybí doplnit jen stěrače…

DSC_8038

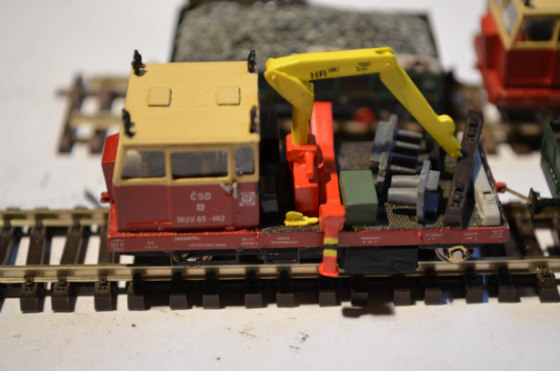

Nakonec jsem přeci jen něco přidal, ty ložné plochy byly pořád nějaké poloprázdné, tak trochu nákladu „ pro zabezpečováky“, ale i „traťováky“.

DSC_8040

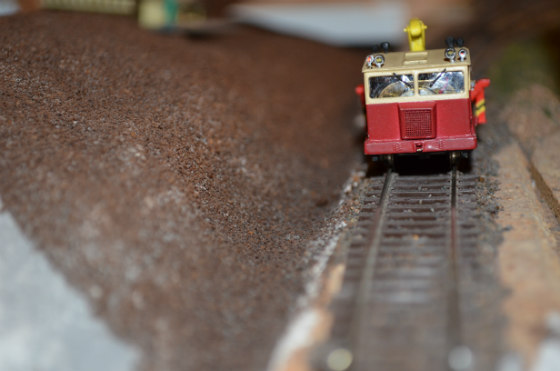

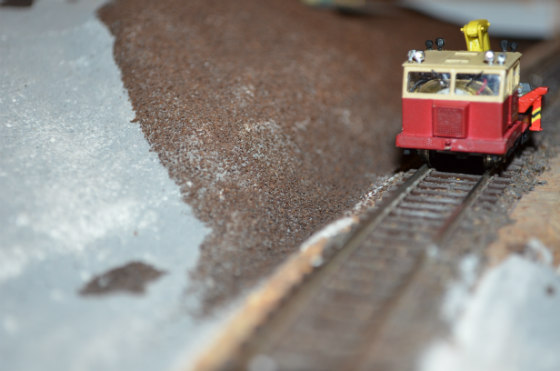

Zkušební jízda…

DSC_8045

DSC_8047

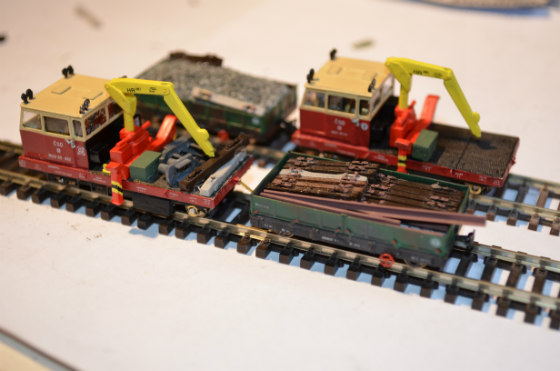

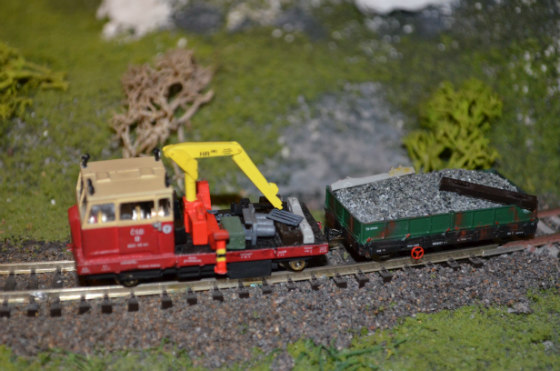

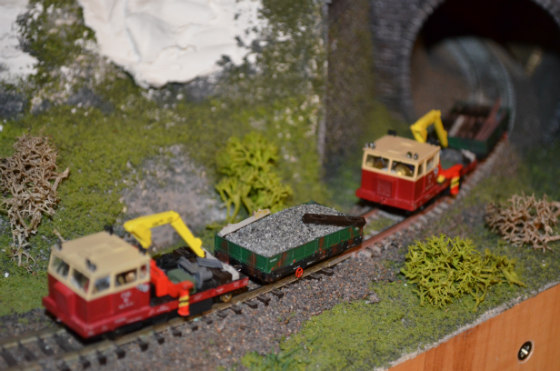

…a přidal jsem ty vozíky, o nichž zde již bylo pojednáno dříve.

DSC_8041

DSC_8050

DSC_8052
