Když p. Štěpnička uvedl na modelářský trh novou stavebnici, Tatru 138 AB-063, nezapomněl také, že lze tuto nástavbu použít i ke stavbě jeřábového vagónu, a vyrobil tedy konverzní sadu.

Takže jsem toho ihned po sestavení nějaké té tatrovky využil a pustil se do výroby i takového vagónu. Jako základ jsem použil polyuretanové bočnice lomeného rámu z nabídky SDV.

K nim jsem vyrobil patřičná žebra z bezpečnostní tabulky.

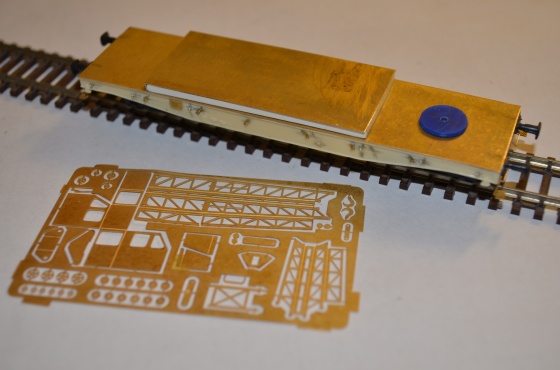

A na podlahu si připravil mosazný plech z odpadu nějaké leptané stavebnice (aspoň se nalezlo další využití) .

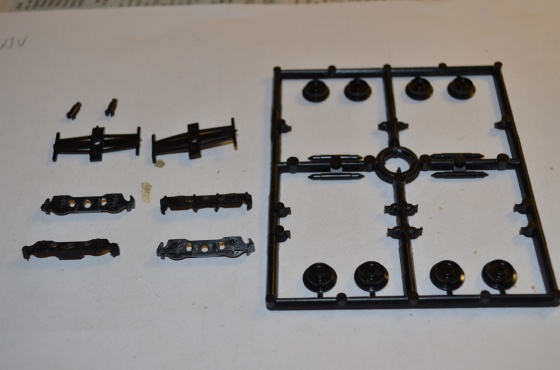

Podvozky jsem si připravil z výlisku bývalé LPH ze svých letitých zásob.

Taky jsem je patřičně upravil – tedy naznačené otvory jsem profrézoval a dále masky osadil ložisky Peho.

Výškově to sedí.

Tak osadit nárazníky – opět z produkce fy. SDV.

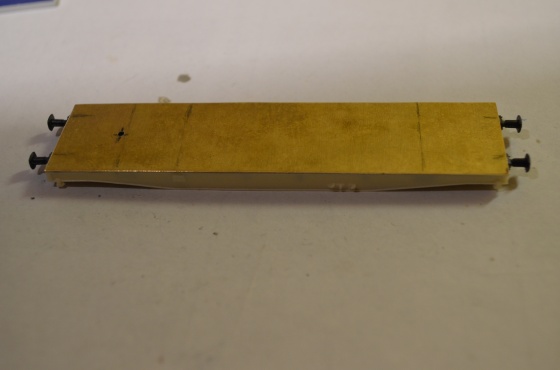

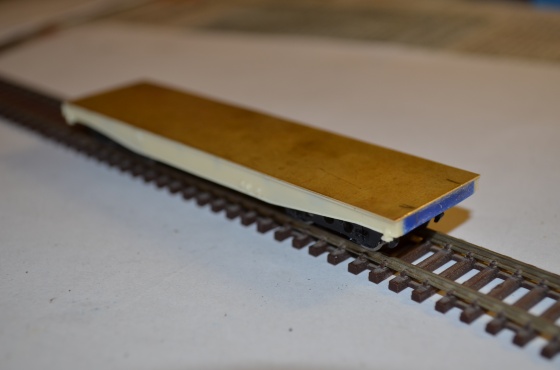

Nyní bylo třeba vyrobit zvýšenou výztuž podlahy, zase stará dobrá bezpečnostní tabulka tentokrát olemovaná folií tl. 0,25 mm od Evergreen.

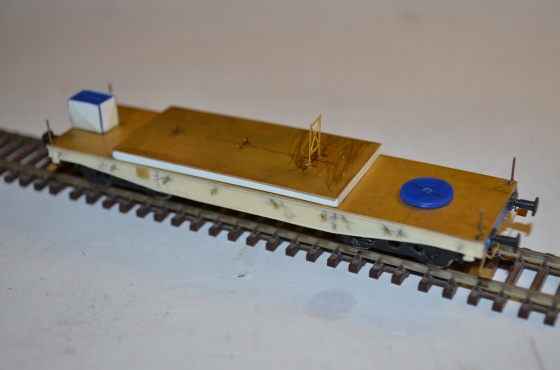

No a taky trochu „vylepšit“ vzhled bočnic, takže vázací oka z drátu, háčky z leptu, madla rovněž z drátu.

A samozřejmě leptané stupačky.

Už to snad i vypadá trochu k světu…

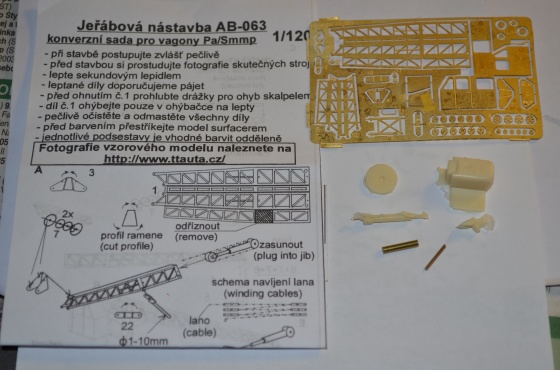

Přichází na řadu konverzní sada, je trochu lepší než v základu pro Tatru, rameno zde obsažené je včetně nástavce, takže bude delší.

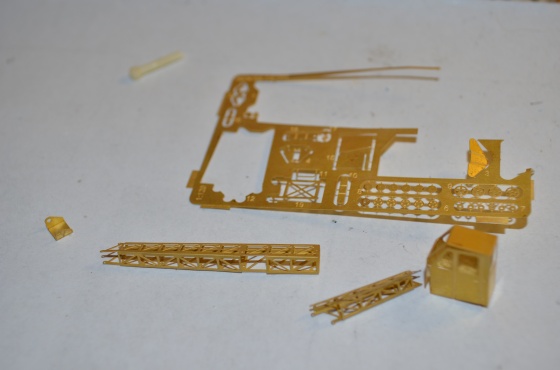

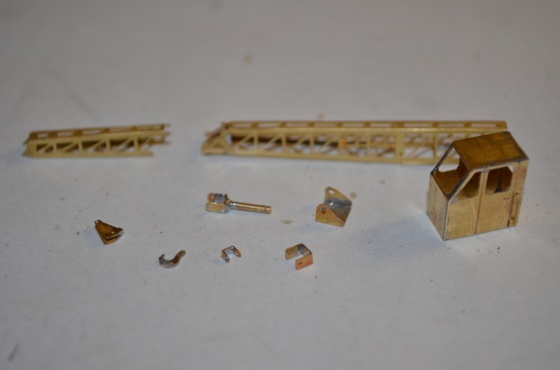

Co k tomu říct, podobně jako u tatrovky – vytvarovat rameno a kabinu.

Pak taky patky, hák a úchytky.

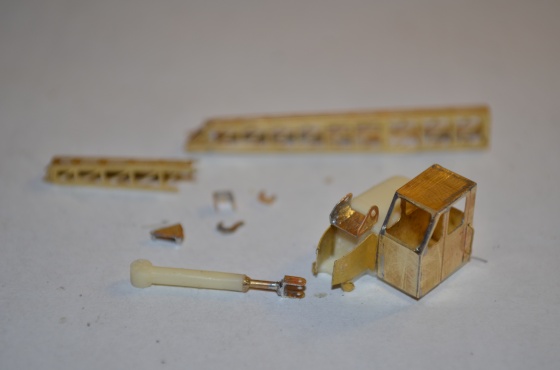

Odlitek strojovny „dostrojit“ leptanými díly.

A zase jsem se vrátil k bezpečnostní tabulce a vyrobil z ní nářaďovou bednu a potom z evergreenu taky lomené oplechování.

No jo, málem bych zapomněl, podle nějakých sporých vygooglených fotek jsem z ocelové struny ještě zhotovil tyčová madla na rohy vozu.

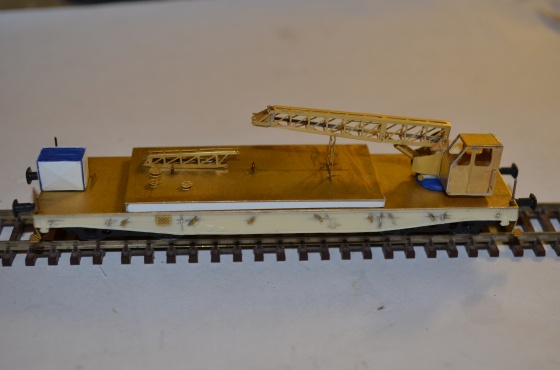

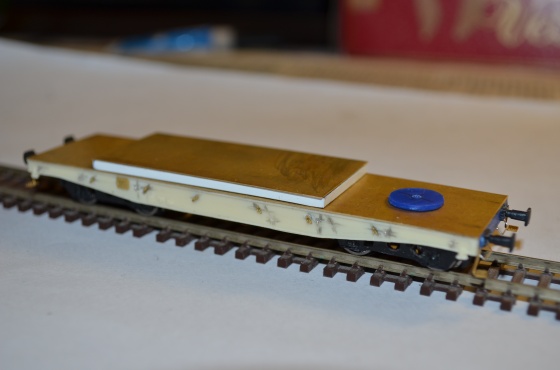

A zkusmo jsem to celé poskládal, no nevím, ale mě se celkem zamlouvá.

Pak ještě několik drobností – třeba kladky, pístnici, hák a už by to mohlo být vše.

Frčí do lakovny – základovka, černý rám a podvozky, žlutá nástavba a rameno, pak popisy a lak.

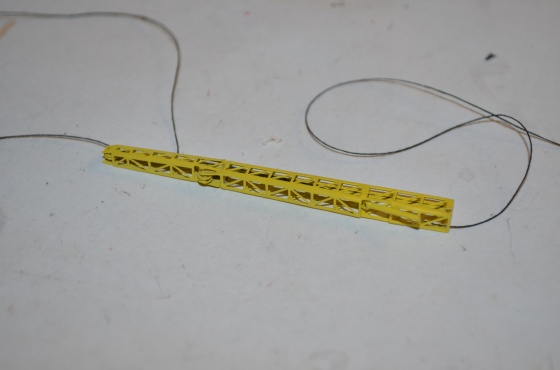

Pak silné nervy a natáhnout jeřábové „lano“ celým ramenem.

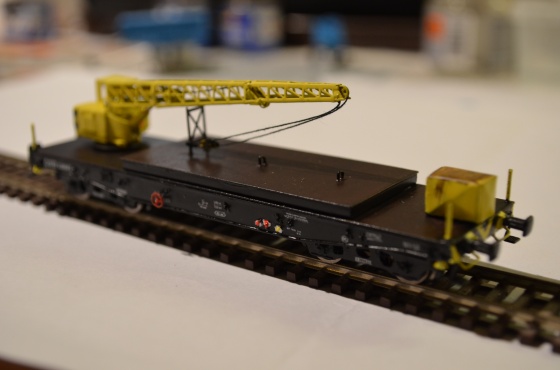

Pomalu můžeme kompletovat (díky blesku to vypadá jakoby byl vagón lesklý, ikdyž je matný).

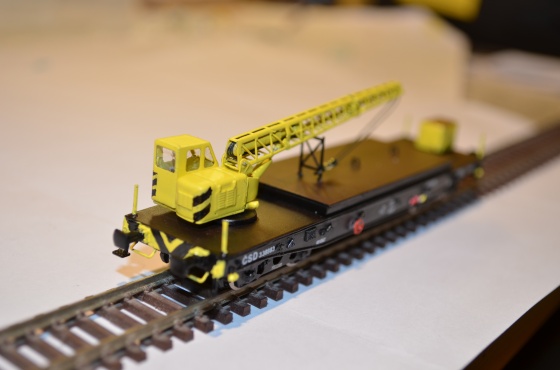

Taky jsem na čela vozu a hrany jeřábové nástavby domaloval výstražné štafování, osadil hák.

Ještě osadit kinematiky a spřáhla a už hotovo.

Rameno může být i v pracovní poloze, určitě to není náhražka nehodového jeřábu, ale „traťováci“ ho mohou využít při údržbě kolejového svršku, opravách propustků…

A když si vyrobíme jěště nějaké další drobnosti, může vzniknout další varianta, (např. použít jiný typ vagónu opatřený klanicemi).
