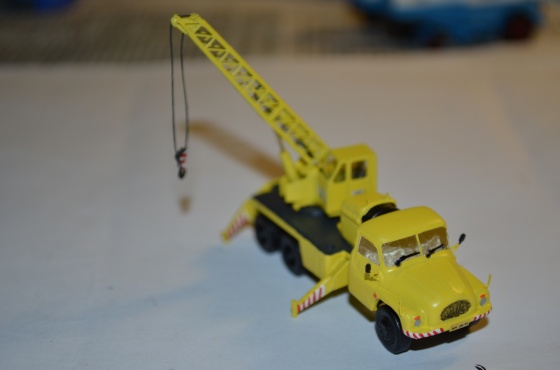

Z říjnové burzy v opletalce jsem si domů dovezl novinkovou stavebnici z produkce p. Štěpničky. Tentokrát se jednalo o nákladní vozidlo zn. Tatra 138 s jeřábovou nástavbou AB-063, tj. s trubkovou konstrukcí výložníku ramene jeřábu.

Dobou svého vzniku skutečných vozidel se prakticky hodí od III. epochy až po současnost, neboť ještě jsou ojediněle tyto jeřáby někde k vidění. (foto čerpáno prostřednictvím www.google.cz)

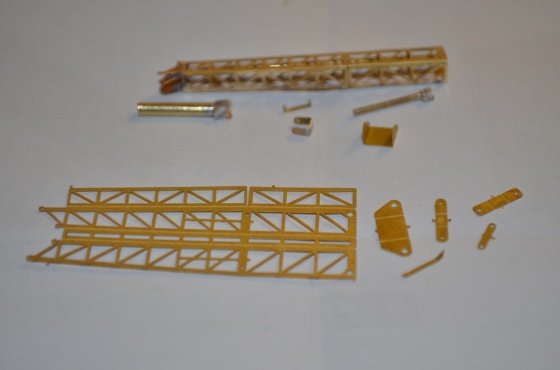

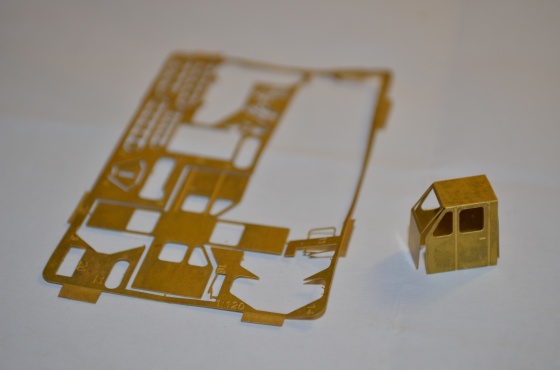

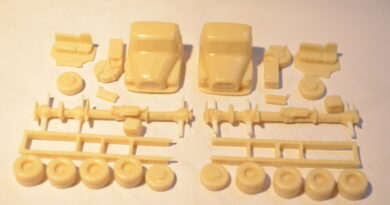

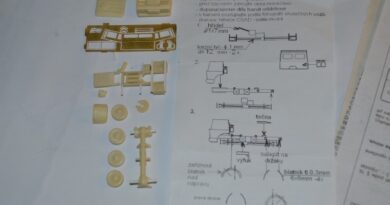

Stavebnice samozřejmě obsahuje polyuretanové díly podvozku, kabiny a části jeřábové nástavby. Dále pak planžetu s leptanými doplňky, ale i s rozloženou konstrukcí ramene a kabiny jeřábníka.

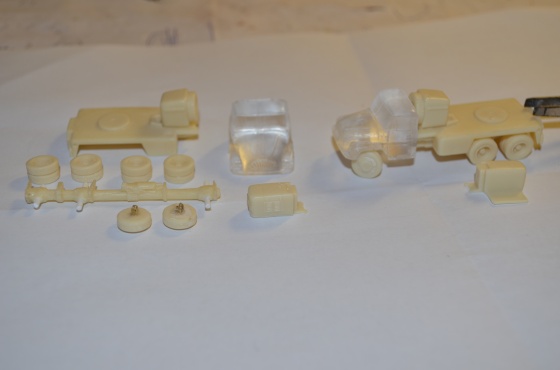

A po začištění jednotlivých částí jsem se pustil do stavby hned dvou vozidel.

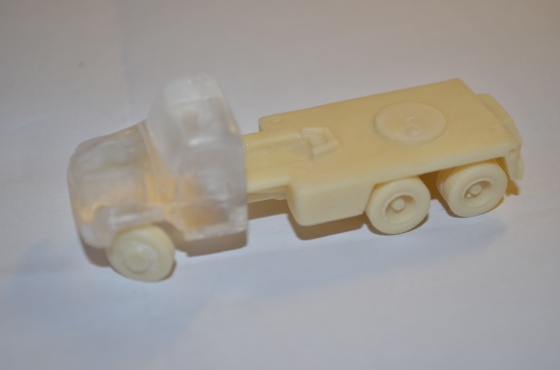

Navrtal jsem jednotlivá kola , pak ještě upravil přední kola na natáčecí, aby ještě alespoň trochu zvýšila modelovost.

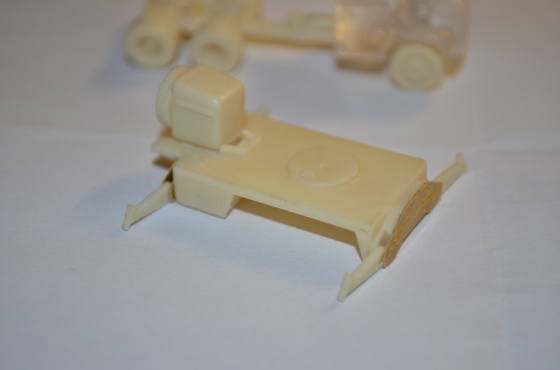

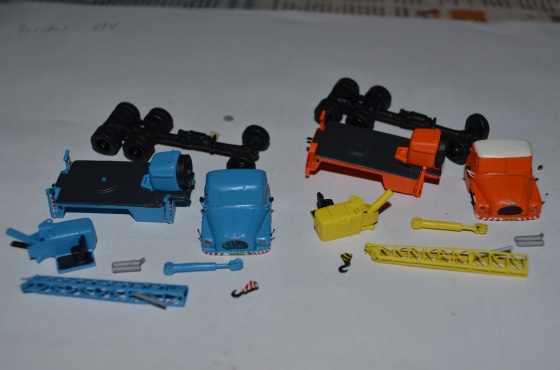

Zkusmo jsem osadil kabinu a plochu nástavby.

Pak jsem pomalu začal s osazováním dílů na nástavby.

A to již došlo na první díly z leptané planžety, protože bylo nutno použít zadní čelo a vytvarovat držáky pro patky.

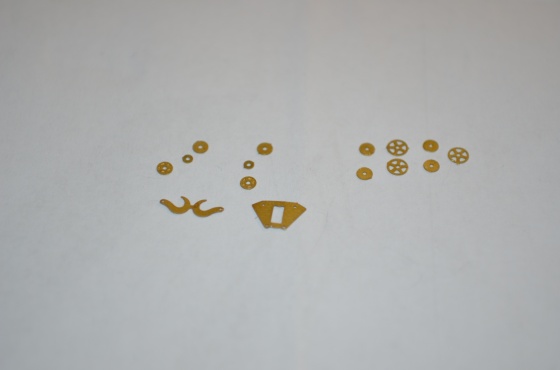

Ty jsem navrtal do předznačených otvorů vrtáčkem prům. 0,4 mm, abych mohl prostrčit drátky jako osičky a zajistil tak jejich funkčnost, tedy sklápění.

A zas zkouška, jak bude později auto vypadat sestavené.

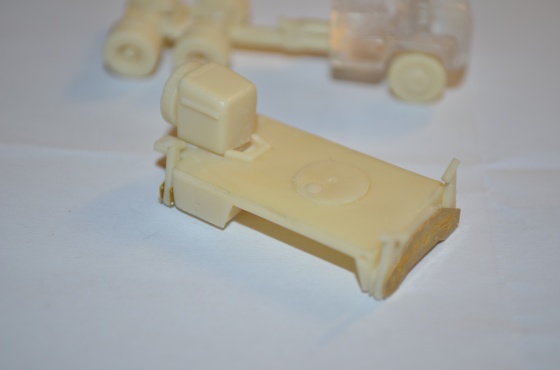

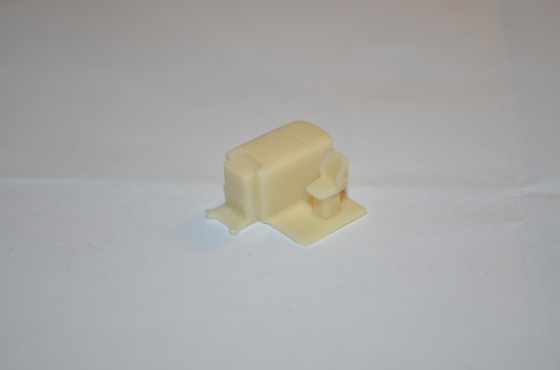

Dál jsem upevnil sedačku na podlahu strojovny jeřábové nástavby.

Připravil jsem si díly pro uchycení sklopných patek nástavby.

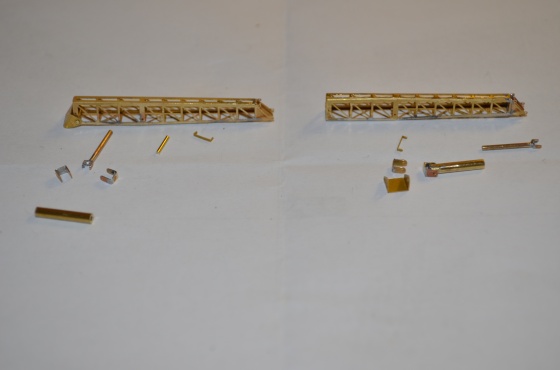

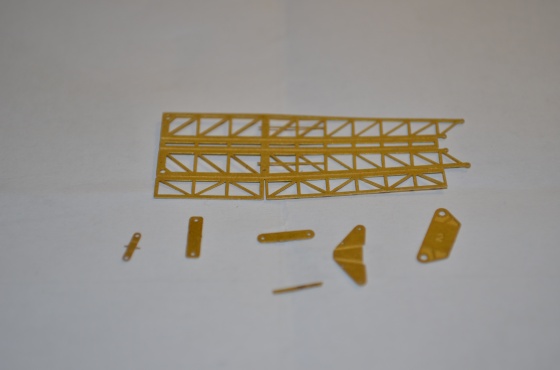

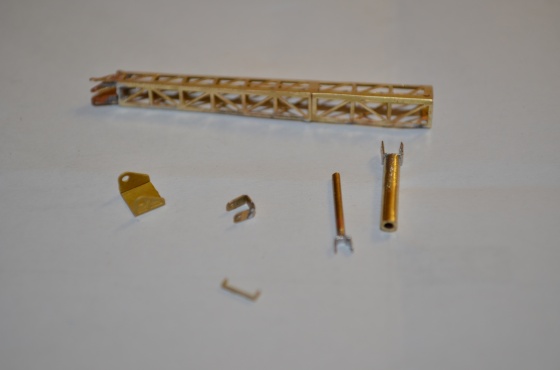

A teď jsem vyjmul díly jeřábového ramene a konzoly pro rameno a pístnici.

Rameno a konzole jsem vytvaroval a proletoval.

Na přiloženou mosaznou trubičku a tyčku jsem ty konzolky naletoval.

Podobně jsem postupoval i u druhého ramene.

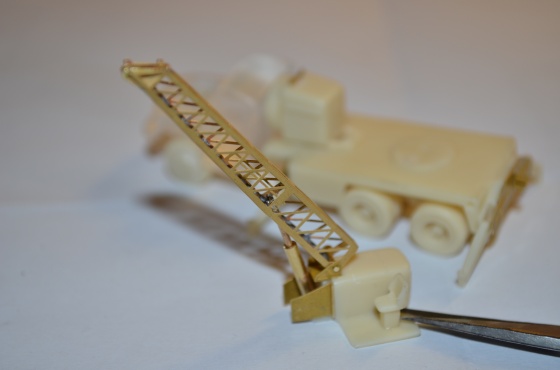

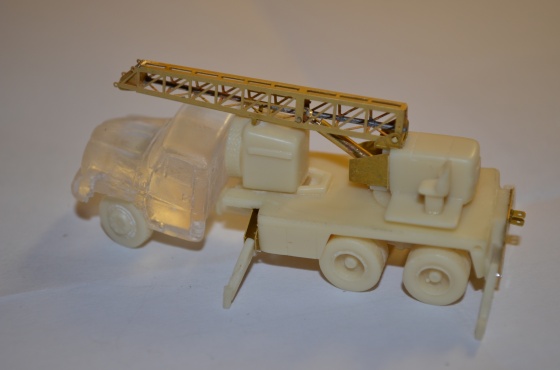

A zase jsem zkusil kompletaci těchto dílů.


Do ramene jsem přiravil pístnice pro lanovod.

Vytvaroval jsem kabiny jeřábníka.

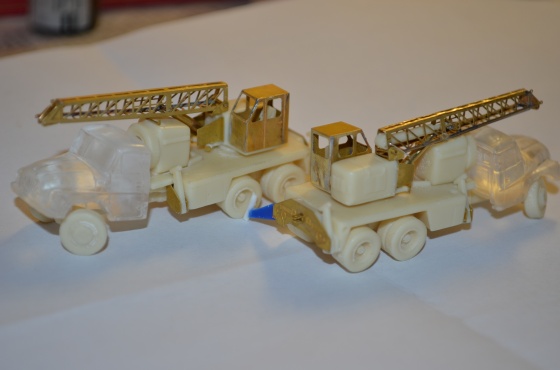

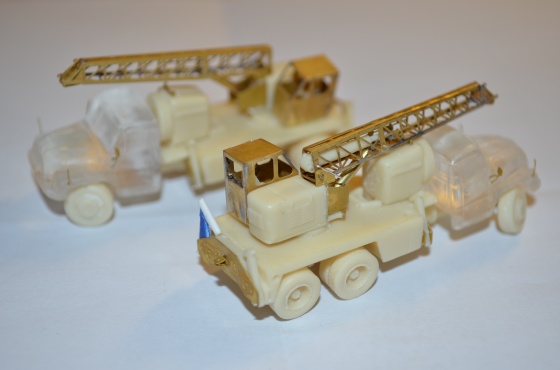

Sletoval a osadil do sestav vozů.

Na bok kabin jsem ještě přiletoval madla a kliky.

Na boky kabin Tater jsem nalepil zpětná zrcátka a tykadla.

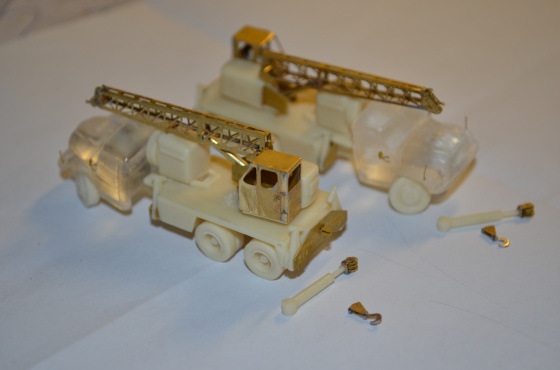

A už zbývaly pouze drobné díly, háky a kladky.

Lakovna, opět nejprve základovka, potom černá, oranžová, žlutá a modrá…

Zasklil jsem kabiny, nanesl obtisky „espézetek a výstražných tabulek a jednotlivé sestavy jsem přelakoval matným lakem.

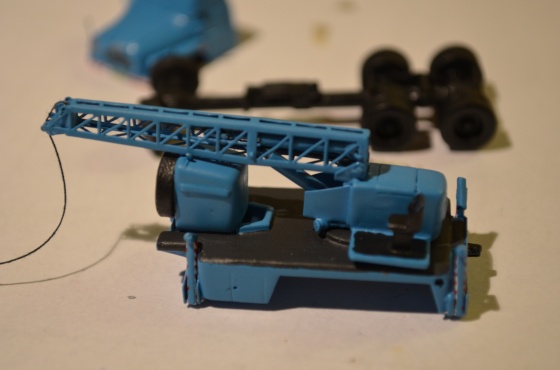

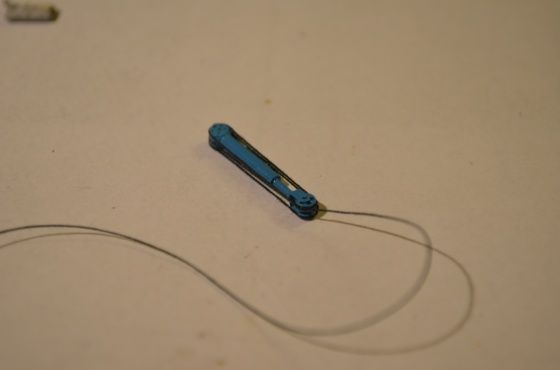

Na pístnice lanovodů a řemenice jsem natáhl nit jako lano, zkompletoval jsem jeřábové nástavby a nakonec zavěsil i háky.

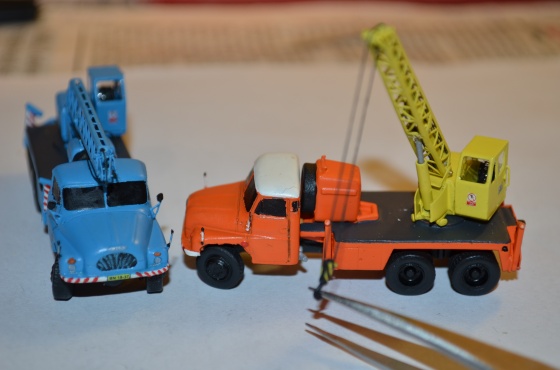

Vozidla jsem nakonec zkompletoval.

Úplně nakonec jsem přilepil stěrače a nezbytná světla na kabiny jeřábníků.

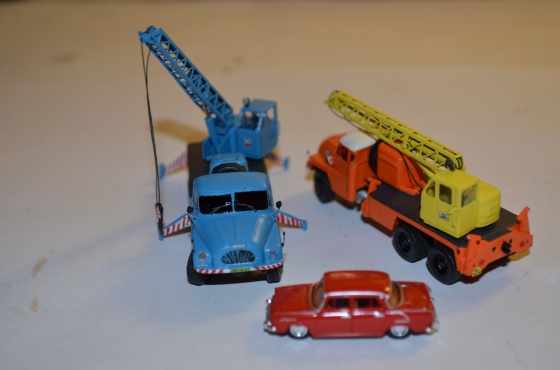

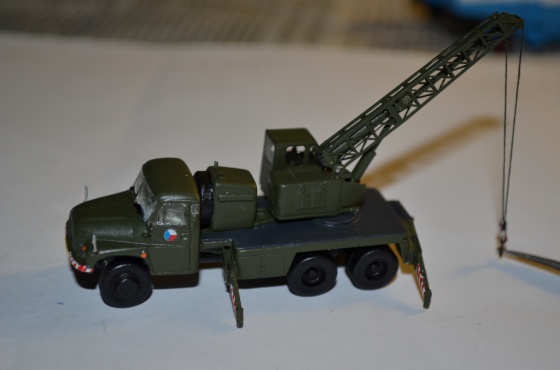

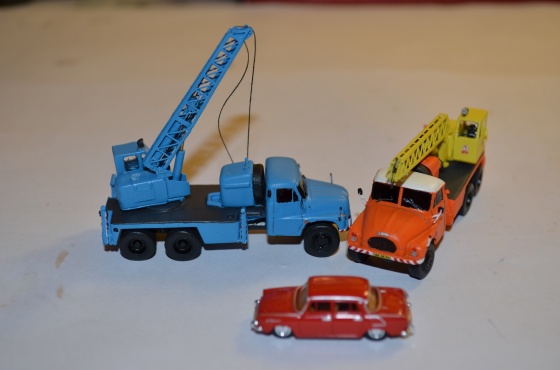

A ještě … než tento článek stačil vyjít, provedl jsem aktualizaci – fotky dalších dvou barevných variant těchto modelů.

A na závěr …jednoznačně patří díky p. Štěpničkovi, že pro nás připravil tuto stavebnici a rozšířil tím jednak svoji nabídku, ale rovněž i vozový park nákladních vozidel pro naše kolejiště, moduly a různá diorámata.

Stavebnici můžete zakoupit na e-shopu MojeTT.cz >>>
