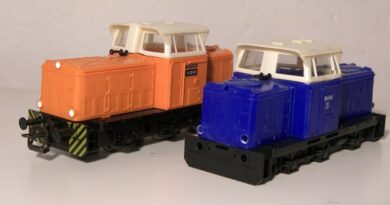

I když si mnozí modeláři mohou myslet, že v době, kdy Hektora, tedy T435, vyrábí fa Tillig, je zbytečné ho stavět v domácích podmínkách, já sám raději volím možnost stavby vlastních modelů. Takže ke stavbě tohoto modelu, který zde budu tentokrát popisovat, jsem použil leptanou mosaznou stavebnici od fy Hekttor.

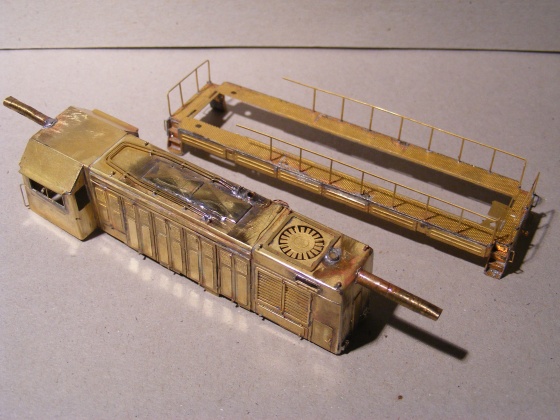

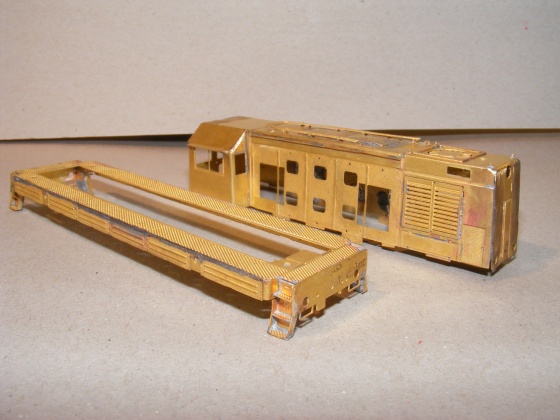

Prvním krokem bylo vyjmutí dílů kabiny a kapoty vlastní strojovny z planžety, následovalo vytvarování a sestavení.

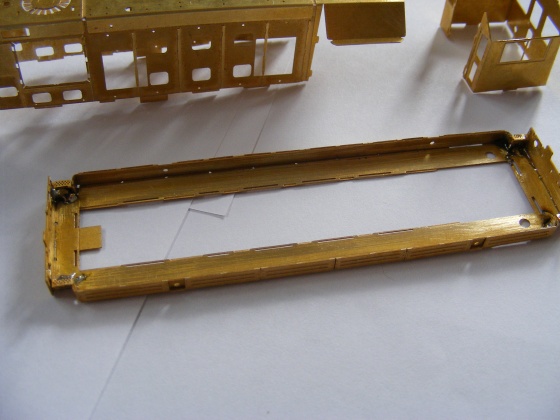

Dále jsem si připravil, vytvaroval a sletoval rám ochozu.

Vzhledem k tomu, že jsem se rozhodl použít k pohonu lokomotivy nějaké ty zbytky, tedy část pojezdu z Tilligovy V100, připravil jsem si rám pojezdu z mosazného plechu tl. 2 mm jen s jedním otvorem pro převodovku, druhý bude jen pro čep.

Celý rám ochozu jsem nakonec doplnil bočními plech a stupačkami.

Následovalo postupné osazování kapoty strojovny všemi víky, dvířky a madly.

Taky dveře do kabiny, kličky, rámečky světel a rámečky na sériové číslo.

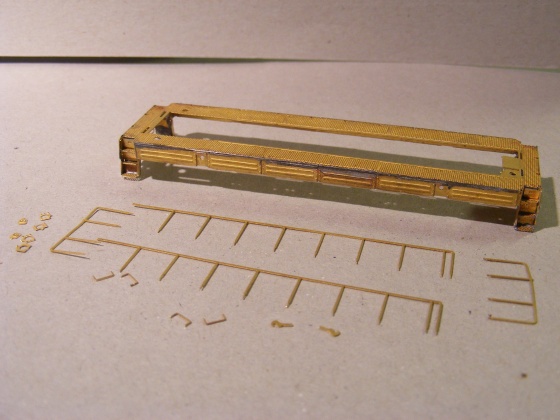

Vrátil jsem se k rámu ochozu a doplnil zábradlí, plechy na čelníky, čelní háky a madla.

Do otvorů pro hlavní reflektory jsem zaletoval mosaznou trubičku o prům. 3 mm.

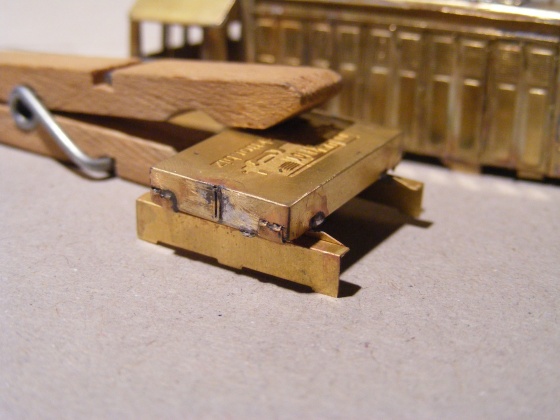

A ještě jsem zkompletoval a olověným plechem naplnil nádrž.

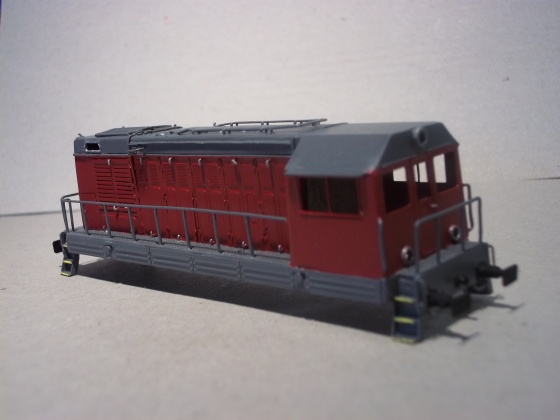

Sletovanou skříň lokomotivy s ochozem jsem odmastil, nejprve nastříkal základovkou, potom celou skříň tmavě červenou a střechu s ochozy a zábradlím šedou.

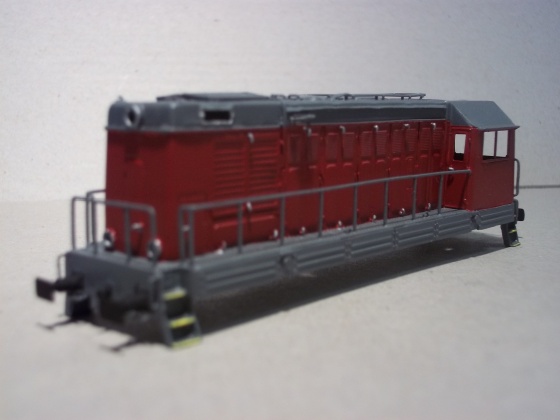

Ještě jsem osadil nárazníky a hrany schůdků zvýraznil žlutou.

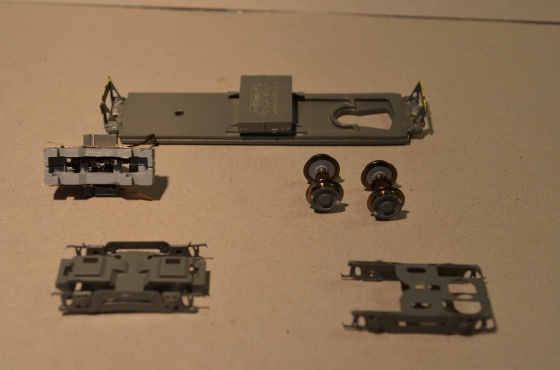

Začala kompletace pojezdu stroje s využitím zbytků komponentů Tilligovy V 100 Start, tedy pouze jeden hnaný podvozek. Druhý jsem vyrobil z nějakého odpadu a masek podvozků.

Rám i podvozky jsem nastříkal rovněž základovkou, následovala ještě šedá jako na ochozu. Předtím jsem na rám přilepil nádrž a čelní pluhy.

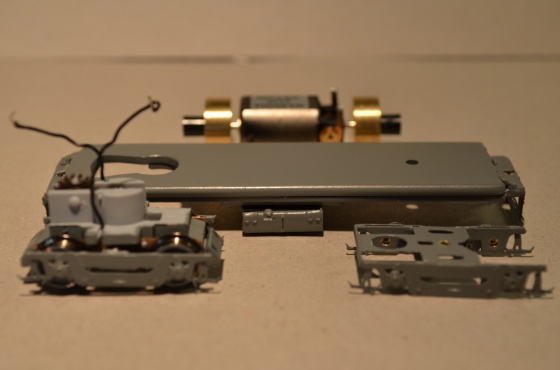

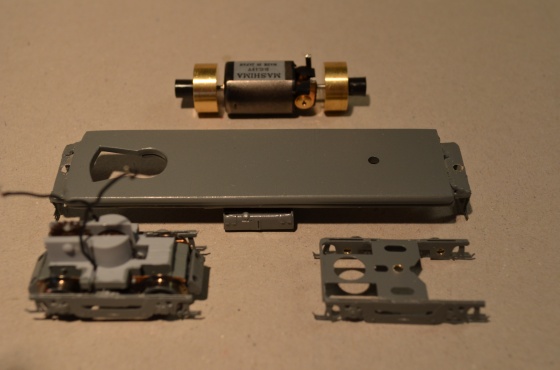

Protože motorek je nutno umístit nastojato, bylo třeba zmenšit průměry obou setrvačníků, aby nedrhly o skříň.

Rovněž jsem na hnaném podvozku před stříkáním vyměnil masky podvozků.

Do rámu jsem ještě vyvrtal dva otvory o prům. 1,5 mm a pak do nich vyřízl závity M2 pro upevnění DPS, kterou jsem si nechal vyrobit od kamaráda, protože jsem se konečně rozhodl postupně své stroje digitalizovat. Bude osazena dekodérem Kuehn N045 a na stroji budou funkční světla dle návěstní soustavy ČSD.

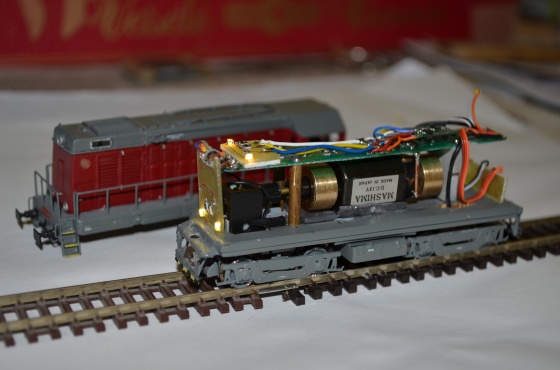

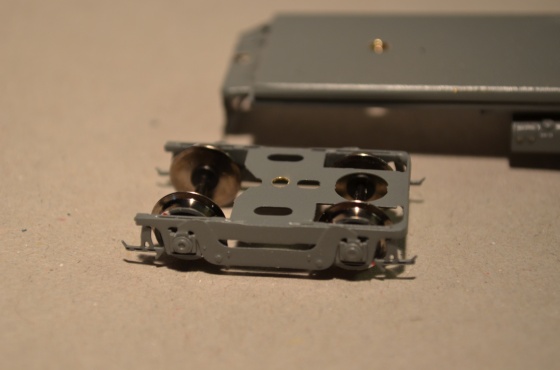

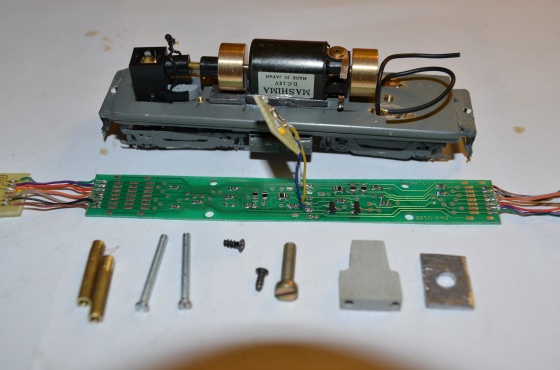

Nakonec jsem sestavil zkusmo celý pojezd včetně osazení DPS. Čelní a doplňková deska s osvětlením budou ještě upevněny.

DPS je řešena jako univerzální pro různé kapotované lokomotivy jako náhražka původní DPS z V 100, takže se musí zkrátit a DPS doplňkového osvětlení usadit napevno.

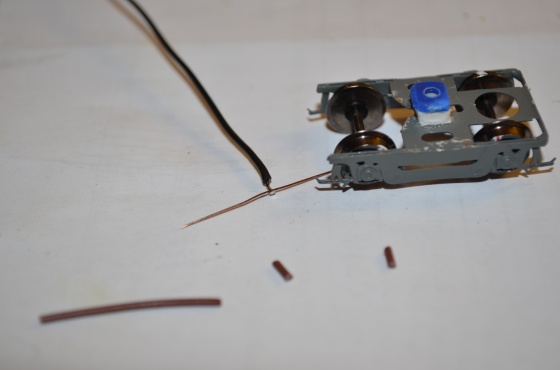

Na vlečný podvozek jsem ze struny vyrobil sběrače napětí a propojil je později kablíky s DPS.

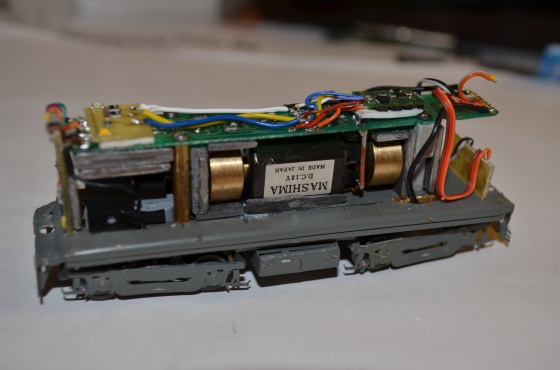

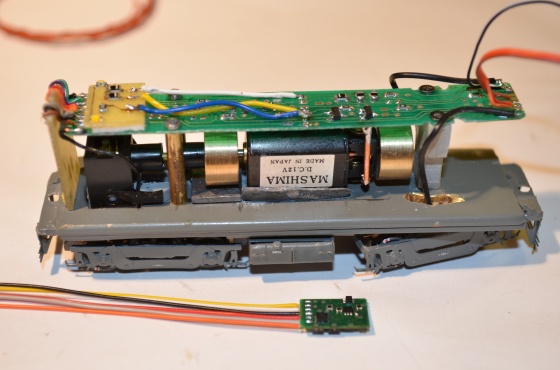

Celý pojezd jsem zkompletoval a odzkoušel, osadil dekodér Kuehn N045 a připojil navíc doplňkové funkce, aby mohla fungovat návěstní soustava ČSD. (Pokud byste měli zájem o tuto DPS, obratťe se na mého kamaráda na tento e-mail: bedlisch@centrum.cz).

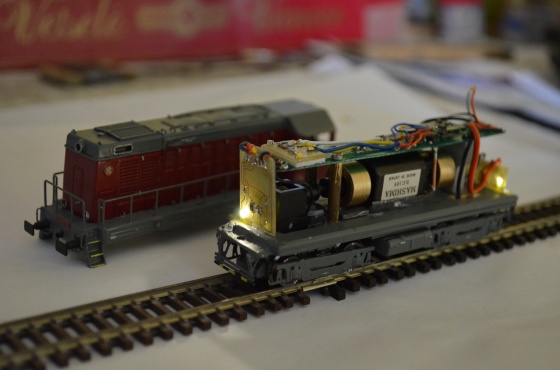

Nakonec jsem čelní desky přilepil na rám a odzkoušel funkčnost osvětlení. (Zapnuté osvětlení)

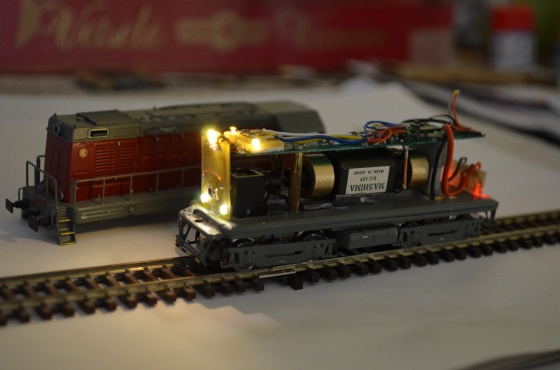

Osvětlení – pozičky + dálkový reflektor (tlačítko F1)

Zapnuté pozičky na druhé straně (tlačítko F1)

Posun ČSD – vypnout osvětlení, ale zapnout funkci F2

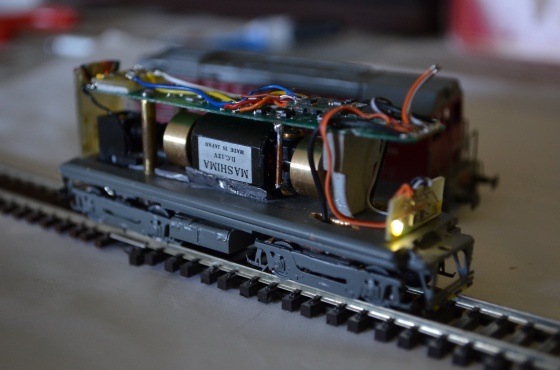

Svítí i na druhé straně (jak má být správně křížem)

Potom jsem ještě vyrobil a doplnil závaží, abych zlepšil adhezní vlastnosti modelu.

Ještě jsem zasklil kabinu strojvedoucího, vyrobil jsem příčku mezi motorovou částí a kabinou a zastínil střechu, do volného prostoru kabiny bude umístěna figurka strojvedoucího.

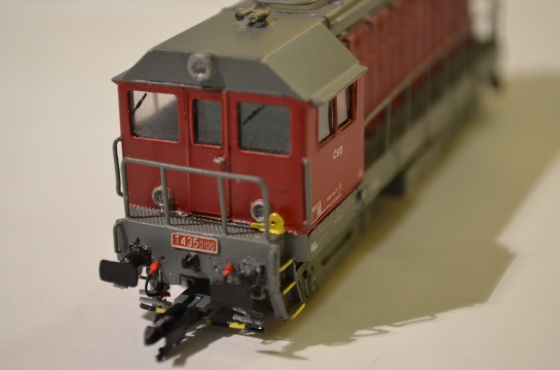

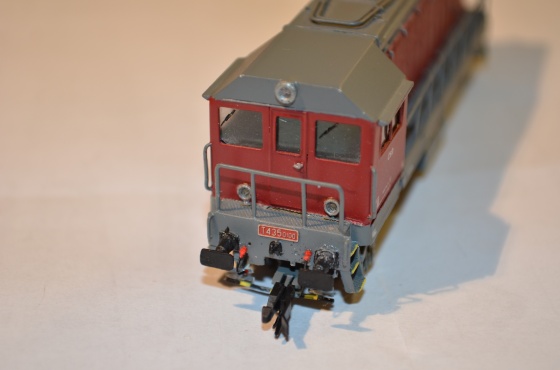

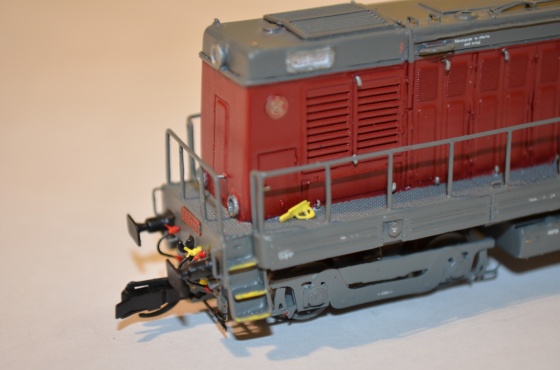

Osadil jsem kabinu na pojezd a hodlal doplnit detaily – hadice, stěrače a houkačky.

A taky „čuby“, stejně bude sloužit jen na posun ve stanici.

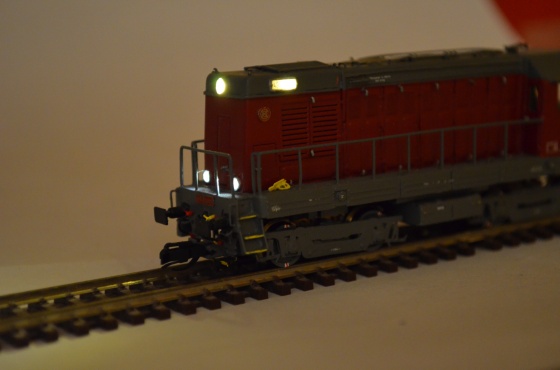

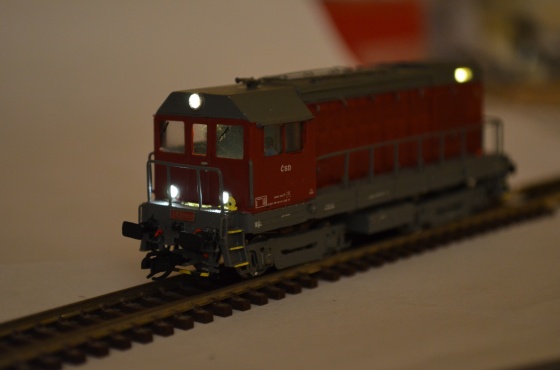

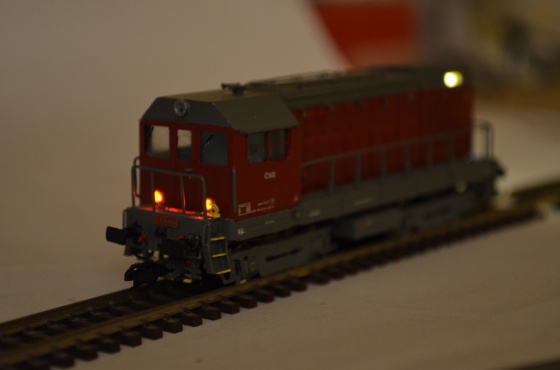

A ještě jednou zkouška osvětlení kompletní mašiny (zapnuté osvětlení – pozičky)

K zapnutému osvětlení poziček i dálkový reflektor podle směru jízdy (F1).

A z druhé strany – pozičky.

Pozičky + dálkový reflektor.

Konce…

Posun ČSD (vypnuté osvětlení a zapnutá F2) z jedné strany…

…a z druhé strany.

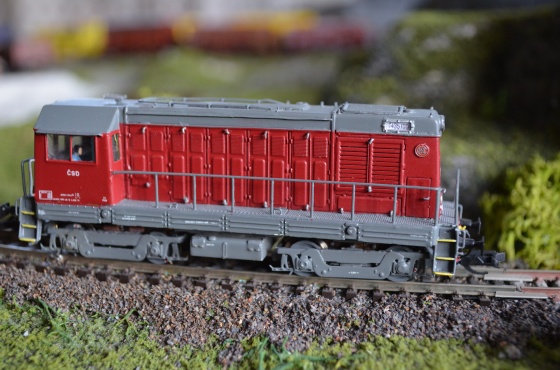

Dokončená lokomotiva může nastoupit na svou práci posunovacího a manipulačního stroje do nejbližší stanice jako záloha …
