DSC_3377Jednou jsem přebíral staré Y vozy od BTTB a zvažoval jsem některé vyhodit pro značnou sešlost.

Nakonec se mi jich ale ještě zželelo a jeden jsem se pokusil zrepasovat.

K tomu jsem využil stavebničku – tedy bočnice s okny z produkce fy DK-model. Píše se rok 2010…

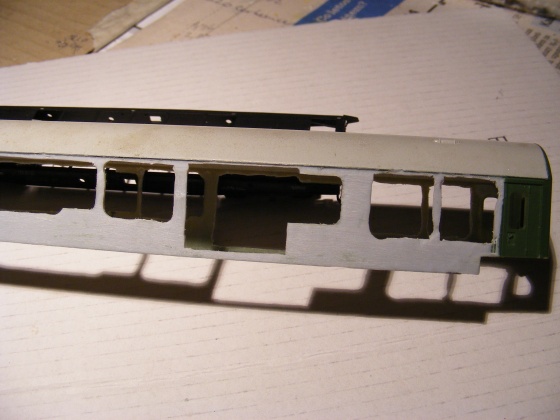

Starý vůz jsem rozebral a u skříně vybroušením zeslabil stěny a zvětšil otvory.

Z leptu jsem vyjmul bočnice, osadil je dveřmi, schůdky a vystouplými okny pro vlakvedoucího.

Připravené bočnice jsem pak vlepil na skříň.

Dále jsem ze střechy odbrousil mřížky a větráky. Z destičky a drátku jsem vyrobil nové a podle typového výkresu a fotografií je rozmístil.

Následoval nástřik skříně základovkou, pak bočnice zelenou a střechy šedou.

Po zaschnutí přestřik lesklým lakem, nanesení obtisků a opět přestřik lesklým a pak matným lakem. Okna jsem osadil přiloženým leptem rámů z alpaky, aspoň se nemusí natírat. Stačí jen zasklít folií.

Z podvozků jsem odřezal čelníky s nárazníky, ty jsem přilepil přímo na rám, nejprve jsem ale udělal vybrání pro umístění kinematik.

Z odstříhaných vývodů ledek a pásku mosazného plechu síly 0,3 mm jsem sletoval nástupní schůdky, ty pak přilepil do předvrtaných děr v čelnících.

Ještě jsem skříň opatřil madly vedle nástupních dveřích a u dveří služebního oddílu.

Opravil jsem podvozky, upravil je pro umístění kinematik a opatřil je novými kovovými dvojkolími. Pak byl vůz na dlouho odložen.

DSC_3184

Podvozky jsem společně s rámem přestříkl černou barvou, ale nakonec byly stejně nahrazeny novějšími, ty staré prostě už nesplňovaly požadované parametry…

DSC_3185

Už ani nedoufám, že na voze budu někdy pokračovat, ale bylo třeba vyrobit i nový interiér. To už je rok 2014…už je z téhle stavby pěkný „kostlivec“

DSC_9240

Jeho výrobě byla použita bezpečnostní plastová destička, starý interiér a jako předloha posloužil výkres na stránkách parostroj.cz, ten původní interiér jsem prořezal, abych mohl předělat příčky a sedadla podle nových bočnic.

DSC_9440

Po jeho zhotovení ještě provedena barevná dekorace a následně vsazení do vozu.

DSC_3188

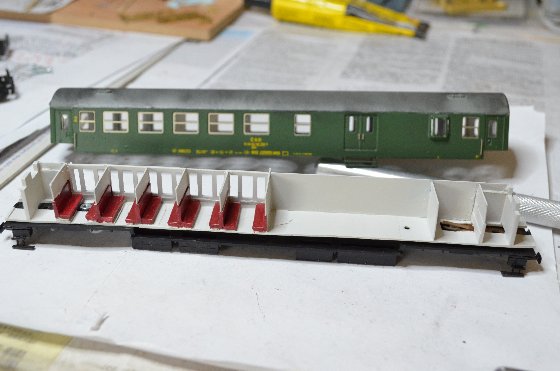

DSC_3324

Když už byl hotov interér, tyto vozy jsou dosud vybaveny závěsy…tak je zkusím taky. A to už je léto roku 2015, to nám to ale utíká…

DSC_3374

Konečnou prací je osazení kinematik Peho a nových spřáhel, tady jsou vidět i ty závěsy v reálu…

DSC_3375

DSC_3376

DSC_3379

Už zbývá jen nějaký detail…musím doplnit ty vzduchové hadice, nějak jsem si na ně v poslední době zvykl…

DSC_3377

DSC_3378

DSC_3456

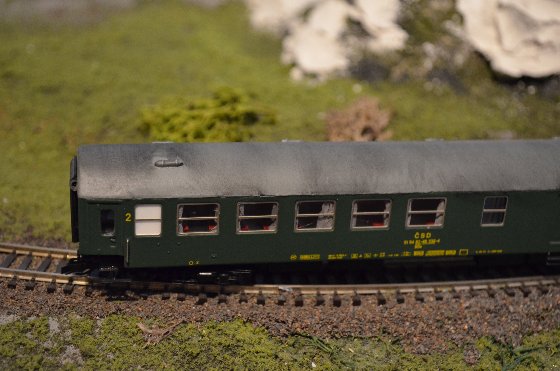

Nyní nic nebrání využít vůz v běžném provozu na kolejišti.

DSC_3454

DSC_3453

DSC_3451

DSC_3452

DSC_3455

Závěrem mohu jen konstatovat, že v současné době, když už jsou v nabídce firem Kuehn a Tillig vozy v nezkrácené délce, takováto přestavba ztrácí zcela i smysl, ale vůz ještě nadělá dost parády a poslouží i v jednom speciálním konvoji, ale o tom až někdy…(snad to nebude trvat tak dlouho jako tato přestavba).
