Minule byla sklízecí řezačka na kukuřici, tentokrát bude ta samá, jen s adaptérem na píci. Zároveň jí kolega Jirka pojal trochu jinak, takže můžete srovnat modely v rámci hesla „co člověk, to jinak provedený model ze stejné stavebnice. /edit VoVo/

Model tohoto zemědělského stroje je opět z produkce p. Štěpničky (ttauta.wz.cz), již stálého výrobce a prodejce na modelářských burzách v Praze.

Opět se jedná o resinovou stavebnici, doplněnou planžetami leptaných doplňků a jednoduchým návodem na sestavení.

Tradičně jsem si veškeré odlévané díly začistil a pustil se pomalu do vlastní stavby modelu.

Strojovnu jsem osadil spodní části výfuku píce, podávacím mechanismem a držákem zadní nápravy.

Následně jsem připevnil přední nápravu z přiloženého kousku tyčky Evergreenu a dále ještě přepážku na horní část strojovny.

Začal jsem si chystat první díly z přiložených planžet leptů, tedy zadní nápravu, závěs, plošinu a schůdky .

Tyto díly jsem opět přilepil vteřinovým lepidlem.

Vzhledem k tomu, že jsem měl prakticky obě nápravy, mohl jsem strojovnu opatřil koly.

Dále bylo nutno napasovat leptané závěsy sběrací lišty.

Potom jsem si připravil opěrný žebříček výfukové roury a následně ji přilepil.

Vzápětí i rozpěru výfukové roury.

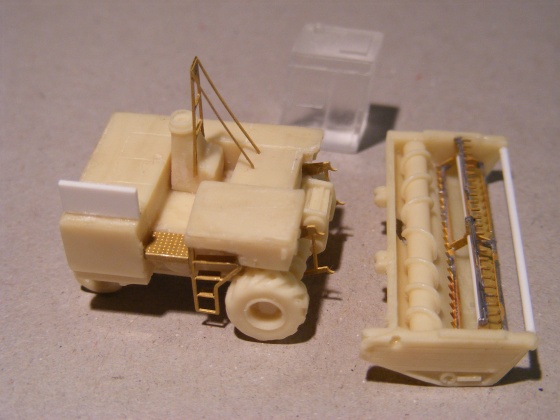

Nyní jsem odložil strojovnu a pustil se do sestavení celé sběrací lišty.

Nejprve jsem osadil podávací šnek, rozpěrnou tyč a žací lištu.

Potom přišla na řadu kompletace rotační podávací lišty, kterou je nutno sesadit z leptaných dílků. Já jsem zvažoval nad variantou lepení nebo letování, nakonec jsem ji celou sletoval, jevilo se mi to jako rychlejší způsob sestavení.

Pak jsem ji osadil do vlastního rámu celé sběrací lišty.

Nyní jsem se rozhodoval, zda bude tento stroj v pracovní nebo transportní verzi. Vzhledem k tomu, že ještě o přesném umístění stroje nejsem rozhodnut, přistoupil jsem k transportní verzi.

Takže jsem z planžety vyjmul díly k sestavení přepravního vozíku, začistil odlitky koleček a celé to zkompletoval. Nakonec jsem ho spojil i s celou žací lištou.

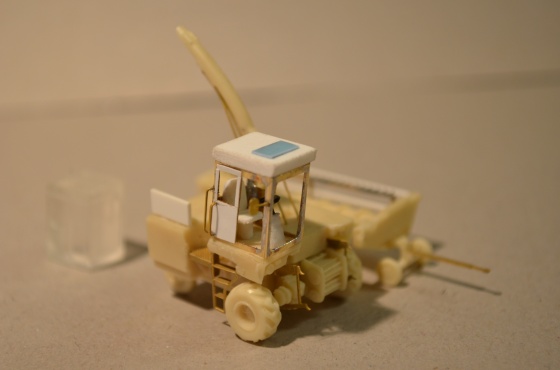

Ještě mi zbývala vyřešit nějak kabina, ten odlitek z čirého polyuretanu se mi moc nezamlouval. Přemýšlel jsem zda ji vyrobit z plastové destičky nebo papíru, ale nakonec jsem se rozhodl pro mosazný plech.

Na zbytek plechu z leptané stavebnice jsem si nakreslil tvary jednotlivých stěn kabiny, po obvodu je vystříhal a okna jsem po upnutí do svěráku vypiloval.

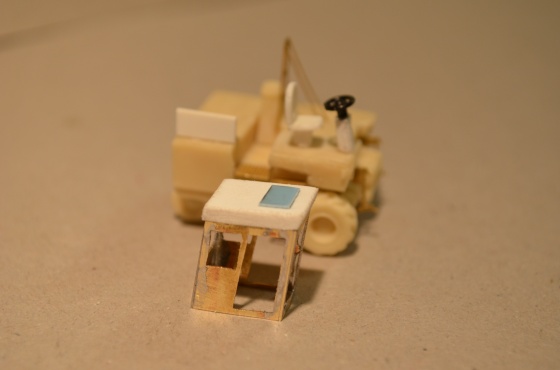

Jednotlivé stěny jsem nakonec k sobě sletoval, střechu jsem vyrobil z plastové destičky včetně větracího poklopu. Posuvné dveře jsem znázornil použitím destičky Evergreenu síly 0,15 mm.

Kabinu jsem osadil madly a zpětným zrcátkem.

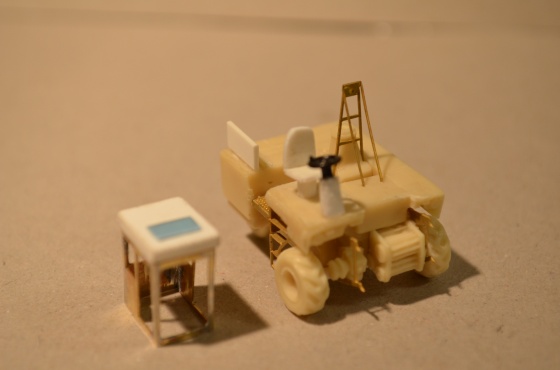

Když se tedy toto podařilo, bylo nezbytné vyrobit také interiér kabiny. Tzn. Sedačku, ovládací pult a volant.

K tomu jsem použil kousek trubičku z „uchošťouchu“, destičku a výlisek kola ruční brzdy pro vagóny. Vše jsem poslepoval a vsadil do prostoru kabiny, tedy osadil jsem to na stroj a kabinou to přijde zavřít.

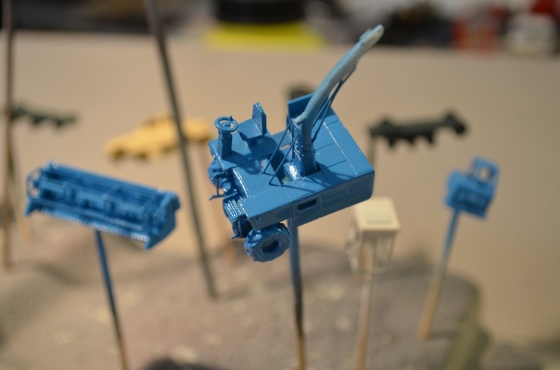

Takže polotovary jsou připravené, mohlo vše do „lakovny“. Nejprve základovka. Potom modrá na stroj a na lištu. Kabina a výfuková roura bílá, kola černá a disky červené.

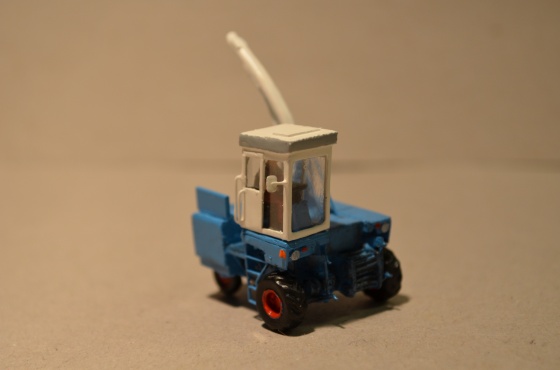

Potom trochu provozně ušpinit, zalakovat matným lakem a kabinu zasklít.

Kabina také nemůže zůstat prázdná.

Osadím ji figurkou z produkce fy. Preiser, kterou barevně upravím jako dělníka v tmavě červených montérkách.

Stroj prostě bude muset jet na louku nebo z ní se vracet do družstva nebo na statek.

Stavebnici můžete zakoupit na e-shopu MojeTT.cz >>>
